橡胶支撑式微型减震脚垫结构设计

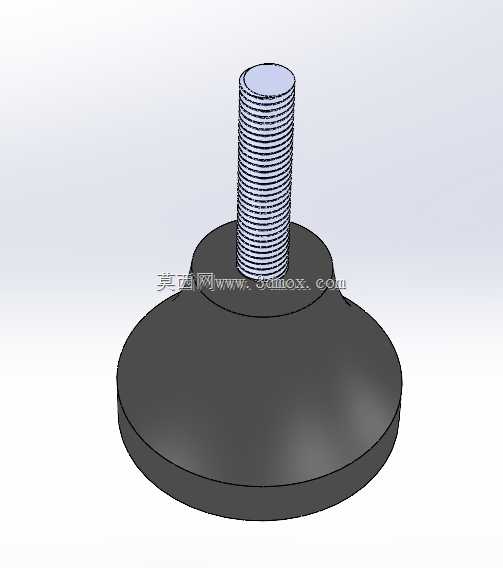

　　在精密检测仪器、小型自动化输送线、桌面型加工设备、实验室分析装置这类对振动干扰敏感的设备安装场景中，底部支撑元件的隔振性能直接决定设备运行精度与使用寿命，这款带螺杆的橡胶减震支撑件，正是针对小载荷设备的隔振、调平需求设计的支撑元件。从结构设计逻辑来看，该元件采用金属螺杆与橡胶基体复合的结构形式，上部的外螺纹螺杆采用标准公制粗牙螺纹设计，可直接旋入设备底部预设的螺纹安装孔内，无需额外配置连接紧固件，安装时仅需转动橡胶底座即可调整支撑高度，实现设备台面的水平度校准，适配不同安装基面的高度差补偿需求。

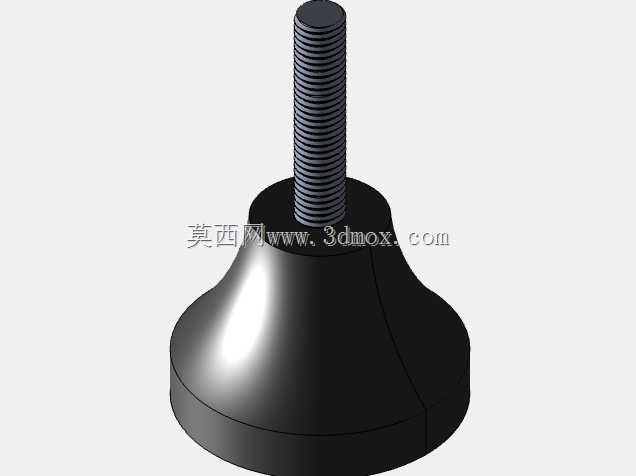

　　下部的橡胶基体采用上窄下宽的碟形轮廓设计，底部大直径平面可增大与安装地面的接触面积，降低单位面积压强，避免在环氧地坪、木质工作台面这类偏软的安装基面上留下压痕，同时碟形的橡胶结构在承受垂直方向载荷时，可通过橡胶材料的剪切、压缩复合变形吸收振动能量，相比纯圆柱型橡胶脚垫，这种轮廓的隔振效率在中高频振动段有明显提升，可有效阻隔设备自身运行产生的振动向地面传递，同时也能削弱地面传来的环境振动对设备精度的影响。从安装边界尺寸来看，上部螺杆的长度预留了足够的调节行程，可适配设备底部不同深度的螺纹孔，同时满足10mm以内的安装高度差调节需求，橡胶底座的直径设计兼顾了支撑稳定性与安装空间要求，不会因底座过大占用过多设备底部的走线、管路布置空间，螺杆与橡胶基体的连接部位采用嵌入式硫化固定结构，避免长期受载后螺杆与橡胶基体出现松脱、转动的问题，保证调平操作时螺杆不会随底座转动空转。

　　在实际选型应用中，这类减震支撑件单支额定载荷覆盖5kg到50kg区间，四支配套使用可支撑总重200kg以内的小型设备，广泛应用在桌面型3D打印机、精密电子天平、小型输送线机架、实验室光谱仪、台式钻床这类设备的底部支撑场景，相比传统的固定硬橡胶脚垫，它的可调功能可解决安装地面不平整导致的设备晃动问题，而橡胶材料本身的阻尼特性，可有效降低设备运行时的共振幅值，比如小型风机、微型电机类设备运行时产生的高频微振动，通过该支撑件传递到安装面的振动加速度可降低70%以上，避免振动传导至台面引发周边精密仪器的读数偏差。

　　设计过程中针对橡胶材料的选型也做了适配，采用中等硬度的丁腈橡胶配方，兼顾承载能力与阻尼性能，既不会因硬度过高导致隔振效果不足，也不会因硬度过低出现长期受载后的永久变形，保证设备调平后长期使用不会出现高度偏移、支撑倾斜的问题，底部接触面做了细微的磨砂纹理处理，增大与光滑地面的静摩擦力，避免设备运行时出现支撑滑移的问题。螺杆部分采用碳钢镀锌处理，具备基础的防锈能力，适配常规工业车间、实验室的使用环境，不会因短期受潮出现锈迹污染安装基面。在三维建模过程中，螺杆部分的螺纹特征采用标准牙型轮廓建模，可直接用于安装干涉检查，橡胶基体的轮廓做了连续的圆角过渡，避免应力集中导致橡胶部位在反复形变下出现开裂，螺杆嵌入橡胶基体的部分做了滚花结构设计，增大与橡胶的结合力，保证连接强度满足长期使用要求。
