数控虎钳方形夹持夹块工装结构

　　这套夹块主要服务于数控铣削、小型加工中心以及台式虎钳的辅助装夹场景，针对常规平口钳钳口夹持面积有限、异形坯料容易压伤、薄件或方块料定位不稳定等问题进行结构补充。实际加工中，虎钳原厂钳口往往更强调通用夹持，面对2英寸见方的棒料、方块坯料或需要居中让位的零件时，直接夹紧可能出现接触线过窄、工件上浮、钳口干涉刀具等情况。该夹块通过外侧方块基体与中心圆孔的组合，使工件在钳口闭合时获得更明确的侧向支撑，同时利用孔位避开零件突出部位或为刀具、螺杆、定位柱提供通过空间。

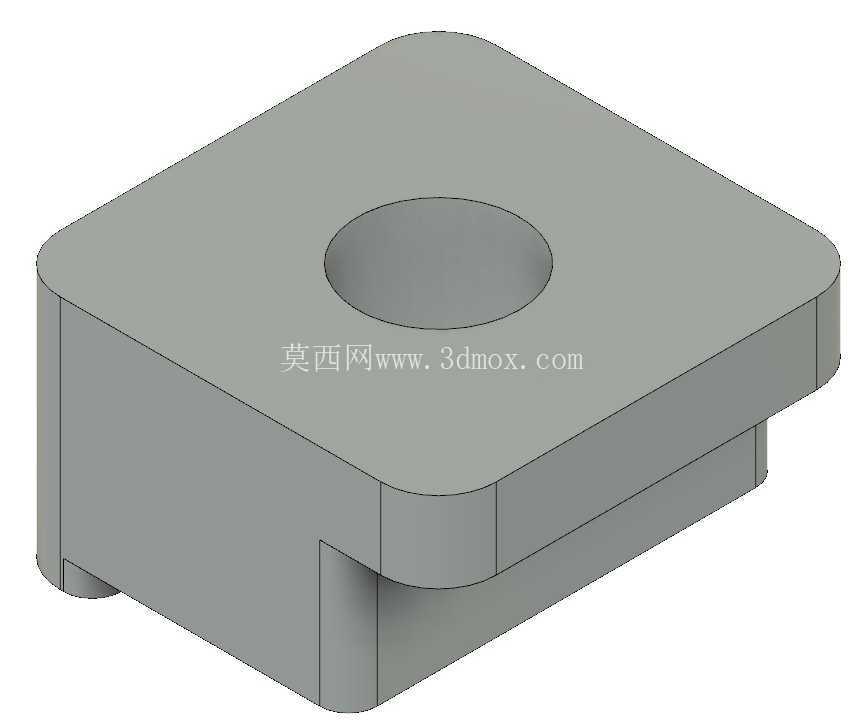

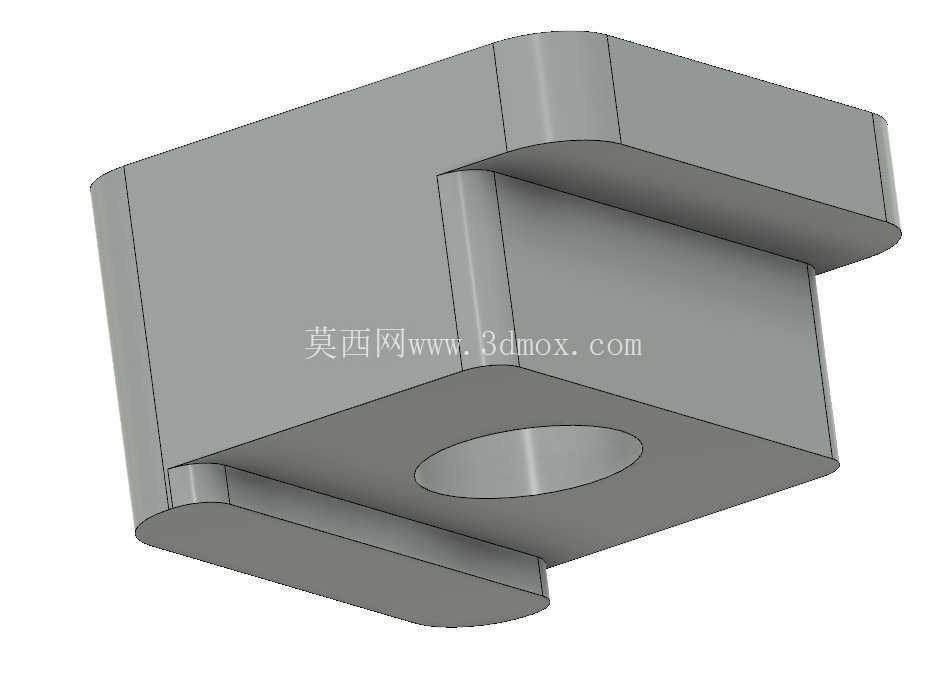

　　从外形上看，夹块主体采用近似方形的厚块结构，前侧为较大的平整支承面，中心开设圆形通孔；后侧带有阶梯状凸台，能够与虎钳钳口、固定槽或自制挡块形成配合边界。方形外轮廓并不是单纯为了外观，而是为了在装夹时提供稳定的放置基准：底面可贴紧虎钳导轨或垫块，侧面可靠紧钳口，正面则承担工件压紧时的反作用力。相较薄片状钳口板，这种厚块结构在受到较大夹紧力时不容易弯曲，夹持力能够更均匀地传递到坯料表面。

　　中心圆孔的设计承担多重作用。对于带圆柱突出部、螺纹部或已加工轴段的工件，圆孔可以形成避让，避免夹块把需要保护的特征压伤；对于棒料穿夹、定位销穿过或螺杆拉紧的装夹方式，圆孔又能作为通过通道，使夹块不必完全依赖外轮廓抱紧工件。孔边保留了足够的实体宽度，夹持时孔周材料能够形成环形支撑，降低局部应力集中。方块外侧的圆角处理减少了热处理、加工和搬运过程中的磕碰缺口，也避免操作人员在拆装时被锐边划伤。

　　设计思路上，该结构优先考虑车间常见材料的快速加工与替换。夹块可采用方钢或厚钢板下料，正面铣平，外轮廓按虎钳开口和坯料尺寸留出夹持余量，中心孔根据常见棒料直径、螺钉规格或避让需求确定。后侧阶梯凸台的高度不宜过大，重点是限制夹块在受力时的侧向位移；若用于标准虎钳，可将凸台宽度控制在钳口槽或钳口安装面范围内，使夹块在闭合过程中不翘起、不偏摆。正面与底面之间应保证较高的垂直度，因为这个角度会直接影响方块坯料夹紧后的竖直基准。

　　在安装边界方面，夹块厚度需要结合虎钳最大开口、工件宽度和钳口行程综合确定。过厚会占用过多开口空间，导致较大坯料无法放入；过薄则会削弱支承面积，夹紧时容易产生弹性变形。中心孔直径应小于正面有效支承宽度，孔壁到外边缘保留足够实体，以免在高夹紧力下出现开裂。后侧凸台与钳口接触处应避免悬空，若虎钳钳口带有齿纹，可在夹块背面增加防滑面或加装沉头螺钉，将夹块固定在活动钳口或固定钳口上。

　　使用时，两块夹块可分别置于工件两侧，也可单块配合原钳口使用。对于粗加工方块料，平整正面能增大摩擦和接触面积；对于已加工表面，可在夹块与工件之间增加铜皮、铝皮或软质垫片，防止压痕。若进行多件小零件加工，还可按相同思路复制夹块，并在孔位、厚度和台阶尺寸上形成系列化，以适应不同规格坯料。整个结构没有复杂曲面，加工路线以铣削、钻孔、倒角为主，适合作为车间自制工装，在维修、打样、小批量生产和数控教学场景中快速落地。
