方圆过渡变径金属钣金导流锥结构

　　该结构属于典型的方圆过渡异形钣金件，一端采用圆形截面，另一端过渡为矩形截面，整体通过连续曲面完成截面形状与尺寸的渐变，常用于通风管路、除尘系统、物料输送管道以及设备进出口之间的连接段。现场布置中，圆形端通常与风机出口、圆形风管或筒状设备接口配合，矩形端则对接箱体、风室、防护罩或方形工艺口，使两种不同截面的流道能够平顺衔接，减少因截面突变造成的涡流、压损和噪声。

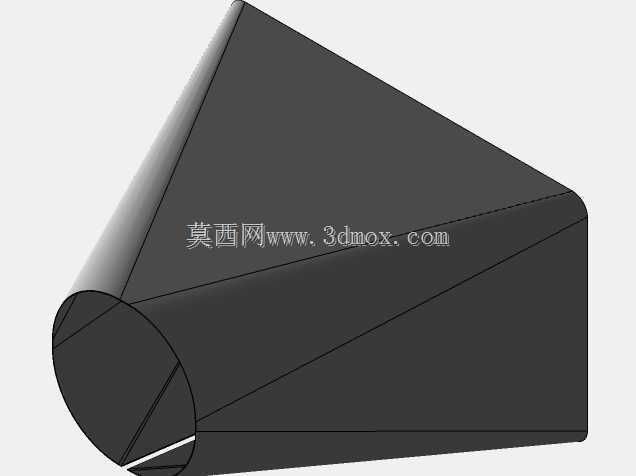

　　从结构形态看，零件并非简单的等径锥筒，而是由多段空间曲面拼合而成：圆弧端保留完整的圆形轮廓，矩形端形成平直边与转角，侧壁在展开后属于不可完全自然展开的复杂曲面区域，实际生产时需要按钣金工艺进行分片、折弯、滚弧或压型处理。三维建模过程中，圆形端口与矩形端口的中心位置、相对偏距、端口夹角和过渡长度都会直接影响曲面光顺程度。若两端口对中布置，曲面分布较均匀；若存在偏心，则一侧锥面会明显拉长，另一侧压缩，板材成形时的拉伸与减薄趋势也会随之改变。

　　设计该类零件时，首先要确认两端接口的安装边界。圆形端需明确外径、内径或配合管径，矩形端需确定长边、短边以及圆角处理方式；端口之间的轴向长度不能只按空间占位选取，还要兼顾流道扩张角。过渡段过短会使壁面转折急促，气流或物料通过时局部阻力增大；过渡段过长虽然流态更平稳，但会占用更多安装空间，并增加板材面积和支撑难度。工程中通常在设备布局允许的条件下，使侧壁变化保持连续，避免出现明显折棱和局部凹陷。

　　壁厚选择与使用场景密切相关。普通通风场合可采用较薄钢板，依靠端口法兰和折弯边维持刚度；输送磨蚀性颗粒、高温气体或承受较高负压时，需要增加板厚，并在圆端、方端设置翻边、法兰或焊接坡口。矩形端口的长边区域刚度相对薄弱，受风压或负压作用时容易出现板面鼓动，必要时可在外侧增加加强筋、折边或角钢框。圆形端则天然具有较好的截面稳定性，卷制后与圆管对接时焊缝长度较短，装配定位也较方便。

　　该模型的外形边界可直接用于设备干涉检查。圆形端中心轴线、矩形端面方位以及整体包络尺寸，决定了它在机组内部能否避开支架、电缆桥架、检修门和相邻管道。若用于移动设备或紧凑机柜，还需考虑锥件外侧是否需要保温层、密封垫或紧固件操作空间。矩形法兰上的螺栓孔不能落在曲面剧烈变化区，否则压装密封垫时容易出现贴合不实；圆形端若采用抱箍连接，则应保留足够的直段长度，不能让锥面直接进入卡箍夹持范围。

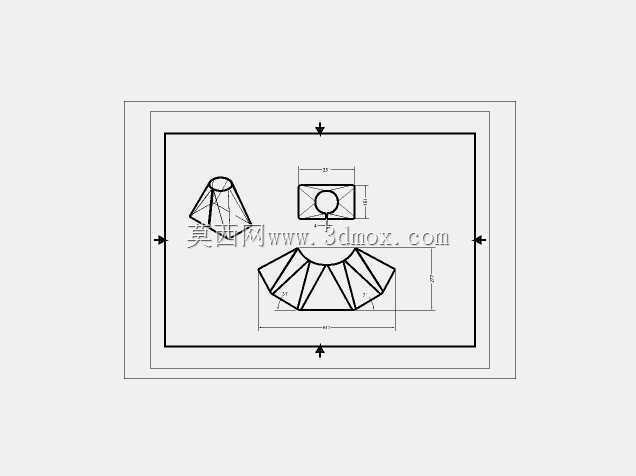

　　成形思路上，单件小批量生产常采用数控切割展开料、人工划线、折弯配合锤击或压型完成；批量较大时可制作分片压型模，将复杂过渡面拆成若干对称或近似对称的板片，分别成形后组焊。焊缝布置应避开高应力转角和流体直接冲刷位置，沿曲面母线方向布置更有利于控制焊接变形。组对时需以两端口法兰面为基准，先固定圆端和方端的相对位置，再检查侧壁曲面是否存在错边、扭曲或局部突变。

　　从使用功能看，这种金属板锥体不仅承担接口转换作用，也对流动方向具有引导效果。圆端进入的介质沿扩张壁面逐步分布到矩形截面，可降低中心流速过高、边缘滞流的问题；反向使用时，矩形大截面气流汇入圆形管路，也能通过渐缩结构提高输送效率。若用于粉尘收集，内壁应尽量减少尖锐内角和积料平台，矩形端转角处采用圆滑过渡更利于清灰；若用于洁净排风，则需控制焊缝打磨质量，保证内壁连续光顺。

　　三维结构在详细设计阶段还应同步体现工艺余量。板材展开后的边缘需预留焊接、修磨和法兰搭接尺寸；曲面分片线应结合车间折弯能力和板幅限制确定，避免单件展开后超过板材规格。对于需要密封的连接面，端口平面度比单纯外形尺寸更关键，尤其是矩形法兰在焊接后容易发生角变形，需在建模时预留校形基准，并在工程图中给出端面平整度和端口相对位置要求。整体而言，该类方圆过渡锥件的核心不在外观造型，而在于端口匹配、曲面过渡、钣金可制造性与流道性能之间取得平衡。
