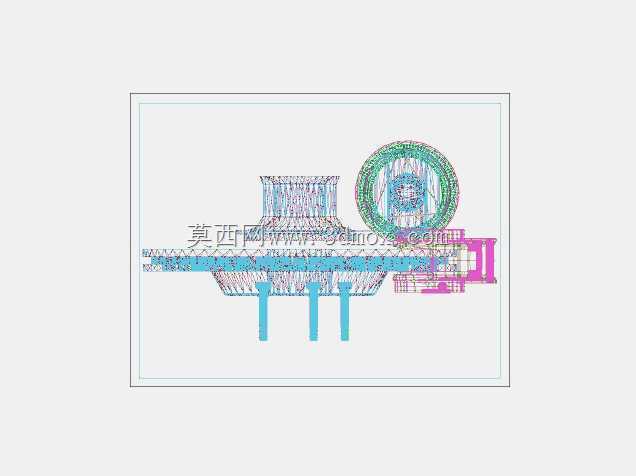

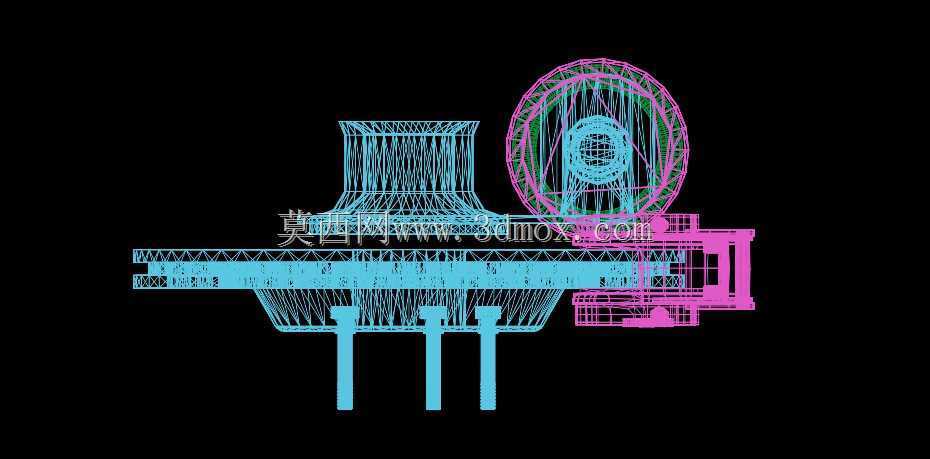

带减震集成结构的浮钳盘式制动装置

　　这套制动结构目前广泛适配乘用车辆、轻型商用车辆的前轮制动回路，也可经过参数调整后用于低速工业搬运车辆、非道路行走机械的行车制动系统中，核心作用是将液压或机械输入的制动力矩转化为制动盘与摩擦片之间的摩擦力，实现行走机构的减速与驻车锁止。不同于传统分体式布置的制动总成，这套结构将减震阻尼组件与制动钳体做了集成化设计，在轮边有限的安装空间内，同时实现制动功能与悬架减震的部分连接功能，减少了轮边单独布置减震支座的空间占用，也降低了制动过程中减震组件传递到车架的振动冲击。从功能特性上看，该结构采用浮钳式制动工作逻辑，制动时液压推动内侧摩擦片压向制动盘，钳体在导向销上滑动带动外侧摩擦片同步夹紧，相比定钳结构整体体积更小，液压管路布置更简单，

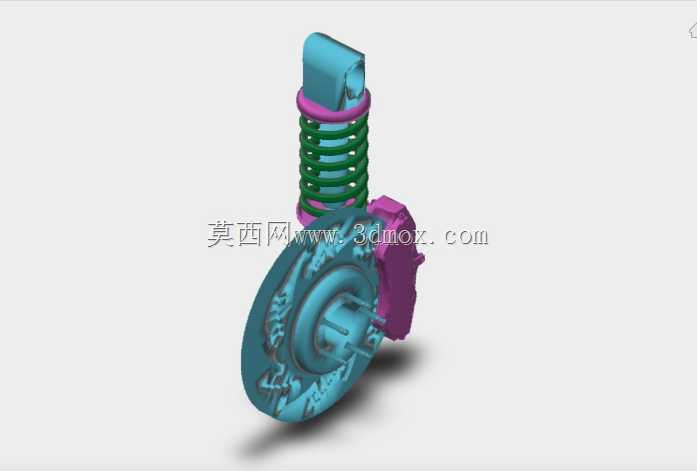

　　制动过程中摩擦片磨损均匀，不会出现偏磨导致的制动力矩波动。集成在钳体上方的螺旋弹簧配合顶部的安装吊耳，直接连接车架侧的减震安装位，弹簧的预紧行程经过匹配设计，不会在制动钳滑动过程中产生干涉，同时弹簧的轴向刚度匹配轮边跳动行程，能够过滤路面传递到制动钳的高频振动，避免制动钳导向销因为长期振动出现卡滞。设计过程中优先考虑了轮边的安装边界约束，制动盘的安装孔位匹配常规轮毂轴承的连接法兰尺寸，钳体的安装支架定位孔距符合主流乘用车型的转向节安装标准，不需要额外修改转向节结构即可完成适配。制动盘采用通风式结构设计，盘面的散热筋沿径向布置，车辆行驶过程中气流可以顺着散热筋穿过盘体内部，带走连续制动产生的热量，避免摩擦片因为高温出现热衰退，

　　影响制动效能。钳体的进油口位置布置在钳体后侧上方，避开了轮辋的旋转干涉区域，同时也减少了行驶过程中泥水飞溅对油管接头的侵蚀。摩擦片的磨损极限预留了足够的厚度空间，背板上设置有磨损报警片安装位，当摩擦片磨损到极限厚度时，报警片会与制动盘接触发出尖锐提示音，提醒维护人员更换摩擦片。导向销表面做了镀硬铬处理，配合橡胶防尘套，能够阻挡泥沙、灰尘进入销孔内部，保证钳体滑动顺畅，不会出现制动拖滞的问题。顶部的减震弹簧采用等节距螺旋结构，弹簧两端的磨平端面分别贴合顶部安装座与钳体弹簧座，弹簧的中心线与制动盘的端面保持平行，避免弹簧受力偏斜导致的侧向力作用在钳体上。安装吊耳的衬套孔内预留了橡胶衬套的安装空间，能够缓冲制动过程中产生的纵向冲击，

　　减少制动点头现象传递到驾驶舱的不适感。整个结构的外形轮廓在设计时做了包络校核，在轮辋最小15英寸的安装空间内，所有部件都不会与轮辋、转向拉杆、半轴等周边部件产生运动干涉，最大转向角度下的间隙预留满足整车设计的安全要求。制动盘的端面跳动量控制在0.05mm以内，避免高速制动时出现方向盘抖动的问题，钳体的强度经过受力仿真校核，在最大制动力矩工况下，钳体的变形量不会超过0.1mm，保证摩擦片能够完全贴合制动盘盘面，制动力矩输出平稳。
