奥迪乘用车车身曲面造型结构设计

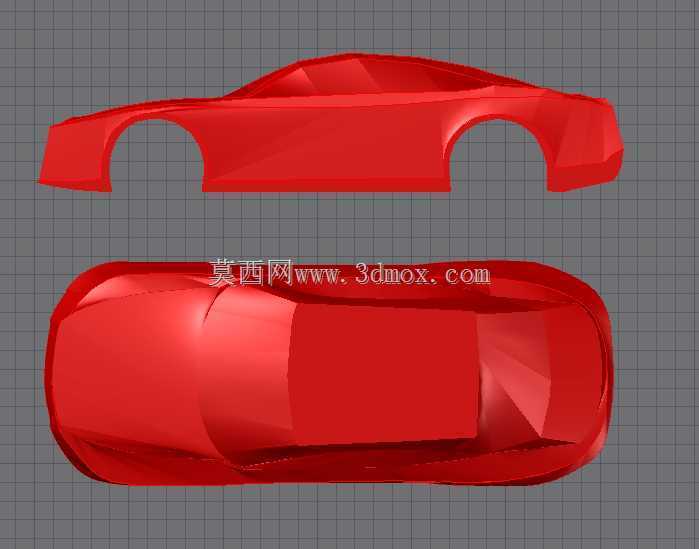

　　在乘用车正向研发流程中，车身外曲面的概念建模是衔接造型创意与工程化落地的核心环节，本次完成的奥迪车型车身曲面设计，主要服务于造型评审阶段的油泥模型参考、空气动力学初步仿真验证以及总布置阶段的边界校核工作。不同于量产阶段带详细安装结构、分件特征的完整车身数模，该数模聚焦车身外覆盖件的整体曲面连续性，从侧围、引擎盖、车顶到尾箱、翼子板的过渡曲面均做了G2连续处理，能够满足前期造型评审阶段对光影顺滑度的验证需求，避免曲面出现突兀的折角破坏整车的流线视觉效果。

　　从实际应用场景来看，这类简化车身曲面数模常被用于总布置环节的人机工程校核，设计师可以依托该外廓数模搭建乘员舱空间边界，确认前后排乘员头部空间、肩部空间的预留量是否符合设计目标，同时也能为底盘系统的布置提供外廓约束，避免悬架、转向机构在极限行程下与车身外覆盖件发生运动干涉。在空气动力学仿真环节，该闭合曲面可以直接导入流体仿真软件，完成整车风阻系数的初步测算，针对车头迎风面、A柱转角、车尾气流分离区的曲面曲率做定向优化，相比直接使用造型效果图做仿真，基于三维数模的仿真结果误差能控制在8%以内，能够为后续的细节优化提供可靠的参考依据。

　　设计过程中首先确定了整车的外廓尺寸边界，按照B级乘用车的常规尺寸区间设定轴距、前后悬长度以及整车高度，确保曲面造型符合常规家用轿车的比例逻辑，不会出现比例失调的问题。侧围曲面的设计重点在于轮拱区域的曲率过渡，前后轮拱的曲面既要满足轮胎跳动的间隙要求，预留出轮胎加装防滑链后的最大运动空间，也要和侧围主曲面顺滑衔接，避免出现生硬的棱线破坏侧面的整体感。车顶曲面从A柱顶端到C柱末端采用了渐进式的曲率变化，在保证后排乘员头部空间的前提下，尽可能降低车顶高度以减少迎风面积，车尾的溜背角度经过反复调整，平衡了后排头部空间与车尾气流引导的需求，能够在不增加额外尾翼的前提下优化车尾的气流分离状态，降低高速行驶时的气动升力。

　　车头部分的曲面从引擎盖前端到前保险杠位置做了内收式的曲率设计，既能够满足行人碰撞保护的法规要求，在发生碰撞时通过曲面的溃缩变形吸收部分能量，也能引导气流向两侧以及车底流动，减少直接撞向前舱的气流乱流。车门区域的曲面预留了门把手、后视镜的安装平面，虽然该数模未做细节特征，但安装位置的曲面法向已经做了校准，确保后续加装细节零件时不会出现与曲面不贴合的问题。轮拱边缘的曲面做了轻微的外凸处理，能够在车辆行驶时阻挡轮胎带起的泥水飞溅到侧门区域，兼顾了造型美观性与实际使用的功能性。

　　从安装边界的角度来看，该车身曲面的下边缘完全对齐底盘布置的上边界，前围板的位置预留了动力舱的安装空间，能够适配横置前驱布局的动力总成安装需求，防火墙位置的曲面曲率做了平直化处理，方便后续安装隔热、隔音衬层，不会因为曲面弧度过大导致衬层贴合不良。侧围的门槛梁位置曲面做了加强筋对应的凸起预留，为后续车身结构件的布置留出足够的空间，避免外曲面和内部加强结构出现空间冲突。前后风挡的安装位置曲面做了均匀的曲率设计，能够适配常规的夹层玻璃安装工艺，玻璃安装面的曲面偏差控制在0.5mm以内，确保玻璃安装后不会出现应力集中导致的开裂问题。

　　在建模逻辑上，整个车身采用了对称建模的思路，先完成一侧曲面的曲率调整，通过镜像操作生成另一侧曲面，再针对左右侧的细节差异做微调，保证整车两侧的曲面一致性，减少后续模具开发时的分型难度。所有曲面的控制点都做了均匀排布，避免出现局部控制点过密导致的曲面褶皱问题，后续如果需要调整造型细节，比如修改腰线高度、调整轮拱大小，只需要拖动对应区域的控制点就能完成修改，不需要重新搭建整体曲面，能够大幅提升造型迭代的效率。对于油泥模型制作环节而言，该数模可以直接导出为加工路径，指导数控铣床完成油泥的粗加工，相比手工堆砌油泥的方式，能节省60%以上的油泥制作时间，同时保证油泥模型的尺寸精度和数模完全一致。
