轻量化钢管越野卡丁车车架总成

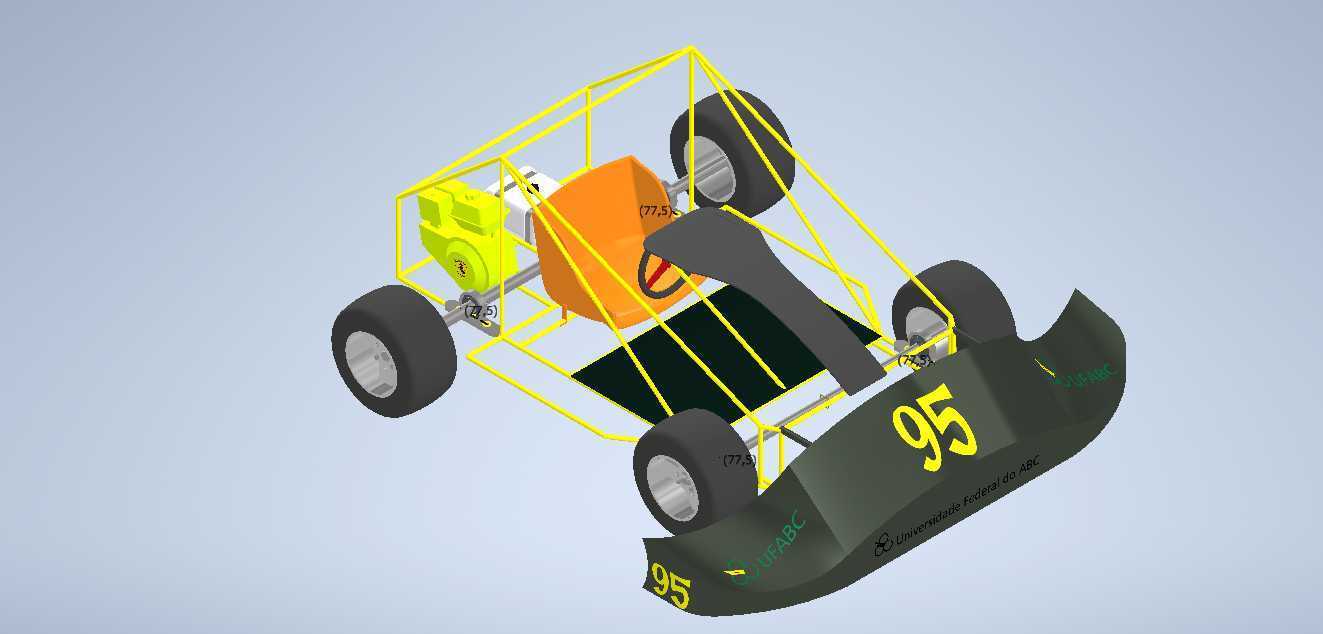

　　这套管架式卡丁车底盘总成面向场地休闲竞速、越野体验赛道与学生方程式实训场景搭建，整体采用空间桁架布局，核心承载逻辑围绕钢管弯管拼接的笼式框架展开。从实际装车边界来看，车架前部预留了发动机安装支座、转向柱固定点位与前悬摇臂铰接耳板，中部按照人机坐姿布置了座椅承托横梁与地板踩踏区域，后部延伸出后轮轴安装位与动力传动避让空间，四周连续抬升的黄色管梁同时承担防滚笼功能，在车辆发生侧翻时可围绕乘员头部、肩部形成完整防护圈，避免外部构件直接侵入乘坐空间。

　　设计过程中优先控制整备质量，主管材选用小直径薄壁钢管，通过三角形斜撑布置把轮边冲击、转向侧向力与动力输出扭矩分散到多根杆件上，既避免实心板材带来的冗余重量，又能保证弯道抗扭刚度。前鼻位置的深色导流罩并非单纯装饰件，其曲面顺着前轮内侧轮廓向后收拢，可在高速行驶时梳理前轮紊流，同时遮挡前部转向拉杆，降低赛道碎石飞溅撞击传动部件的概率；罩体表面预留的编号安装平面也方便赛事运营方统一粘贴车号。

　　乘员舱的布局经过坐姿校核：方向盘安装倾角偏向休闲卡丁车的直立操控姿态，踏板区域下沉留出腿部伸展空间，座椅安装点沿车架纵梁设置多组孔位，可适配不同身高驾驶者调整座椅前后位置。后部动力舱采用开放式布置，橙色动力单元周边留出充足散热间隙，冷却气流可从侧方管架间隙直接穿过发动机散热片，无需额外加装复杂导风罩；后轮轴与车架之间的连接点位做了局部加强补板，抵消大扭矩起步时焊缝承受的交变拉力。

　　轮距与轴距参数按照小型越野卡丁车的通过性设定，四轮外探超出车架主轮廓，在急转弯时可降低侧翻阈值，轮胎与管架之间预留了足够的跳动行程，适配悬挂压缩、转向打满时的运动包络，不会出现轮胎剐蹭车架的干涉问题。车架底部的黑色踩踏平板采用镂空减重设计，既为驾驶者提供脚部支撑，也能在非铺装路面行驶时阻挡泥沙直接卷入舱内。

　　从建模落地角度，整套结构把每一处弯管的曲率、焊接对接端面、安装耳板的孔位坐标都做了参数化定位，工程人员可直接在此基础上调整管材壁厚、追加减震器安装点，或是改用电驱动动力包替换原有燃油动力单元，衍生出场地娱乐车、教学实训赛车、短途越野体验车等多种配置，管件拆分逻辑也适配常规弯管加工与二氧化碳气体保护焊工艺，无需复杂五轴加工即可完成样件试制。
