简约气动布局方程式概念赛车

　　该作品呈现的是一台面向教学演示、概念结构验证与小型竞速载具开发的方程式风格赛车。整体造型没有采用复杂的外露悬架和繁复覆盖件，而是以一体化车身、封闭侧箱、低矮驾驶舱和高位尾翼构成主要视觉与功能区域，适合在三维结构讨论中用于说明赛车总体布置、气动外形生成、轮距轴距匹配以及零部件装配关系。

　　从实际用途看，这类模型可用于车辆工程课程中的整车构型讲解，也可作为卡丁车、教育级赛车、青少年工程竞赛车辆或概念展示车的前期方案参考。模型重点不在某一个独立零件的精密加工，而在于把赛车开发中最容易被忽视的整体比例关系集中表现出来：车头需要压低以减少迎风面积，驾驶舱位置要兼顾驾驶员重心与转向操作空间，后轮区域需要容纳动力与传动部件，尾部则通过尾翼和扩散式造型提供高速行驶时的下压力。

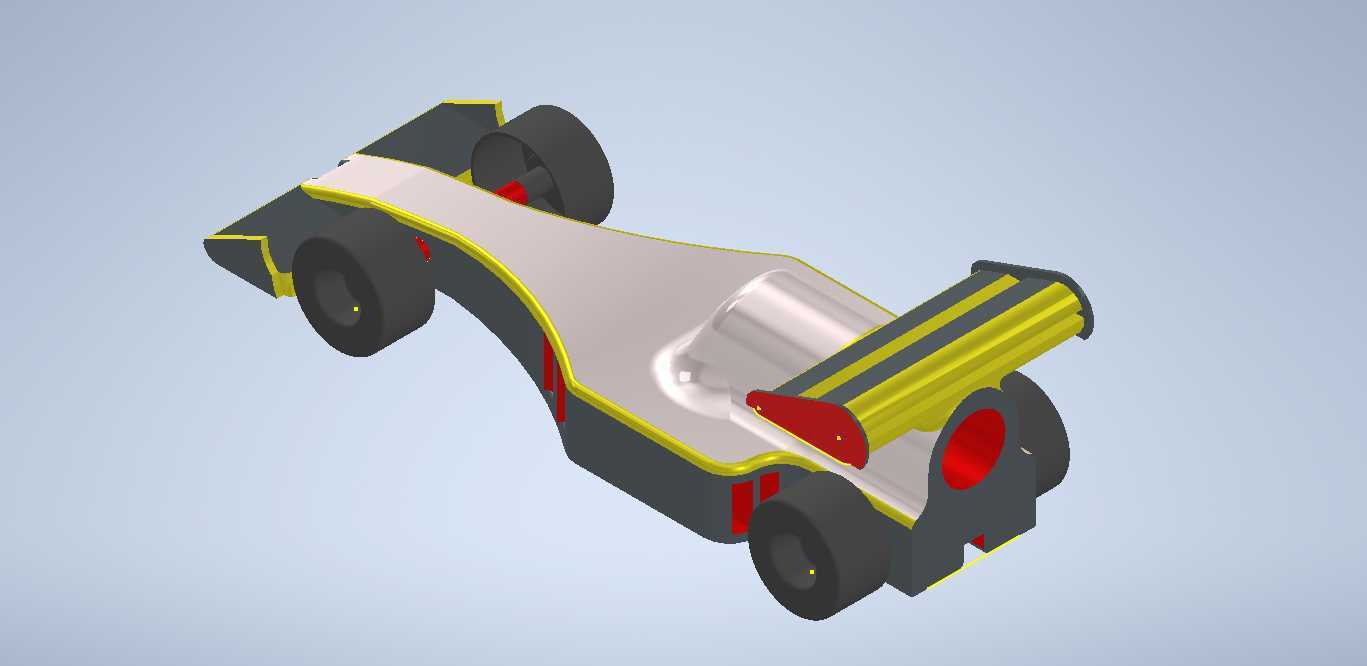

　　外形设计上，车身采用狭长流线轮廓，前鼻锥向前延伸并逐渐收窄，前轮外侧设置独立的黑色轮体区域，轮边与车身之间保留转向和跳动间隙。车身中部为银灰色主承托面，边缘以黄色线条勾勒，既强化了侧面轮廓，也可在真实设计中对应装饰条、加强边或复合材料铺层边界。侧箱区域使用深色块面表达，内部可预留电池、电机、散热器、电控单元或小型内燃机的安装空间。对于电动方案，侧箱更适合布置电池包与冷却风道；对于燃油小赛车方案，则可考虑发动机进气、排气和油箱位置的重新分配。

　　尾部是该模型气动设计的重点。后置尾翼采用黄黑相间的多层板状结构，翼片横向展开，支架与车身后部连接，能够在车辆高速行进时把气流导向上方并形成向下压力。后轮附近红色环形区域突出了轮毂视觉中心，也提示设计者在后续细化时需要关注制动盘、轮毂、轮轴和链轮等部件的空间。后车体下方做了收束处理，这种处理思路与真实赛车的扩散器区域相近，目的在于让车底气流更快通过，降低车底压力，从而提升轮胎抓地表现。

　　尺寸边界方面，方程式赛车的布置必须围绕轴距、轮距和离地间隙展开。该模型车身低矮、四轮外伸，前轮距与后轮距共同决定弯道稳定性；轴距过长会降低转向灵活性，过短则容易在加减速时出现俯仰不稳定。建模时应把轮胎外径作为硬边界，先确定车轮中心位置，再反推底盘高度、侧箱宽度和鼻锥长度。前轮需要保留最大转角空间，避免转向时轮胎与前翼、侧箱边缘发生干涉；后轮则要考虑驱动轴、链轮或差速器的安装宽度。车身最宽处通常出现在侧箱与尾翼端板附近，尾翼展长虽然有助于增加气动载荷，但也会受到赛道宽度、运输尺寸和竞赛规则限制。

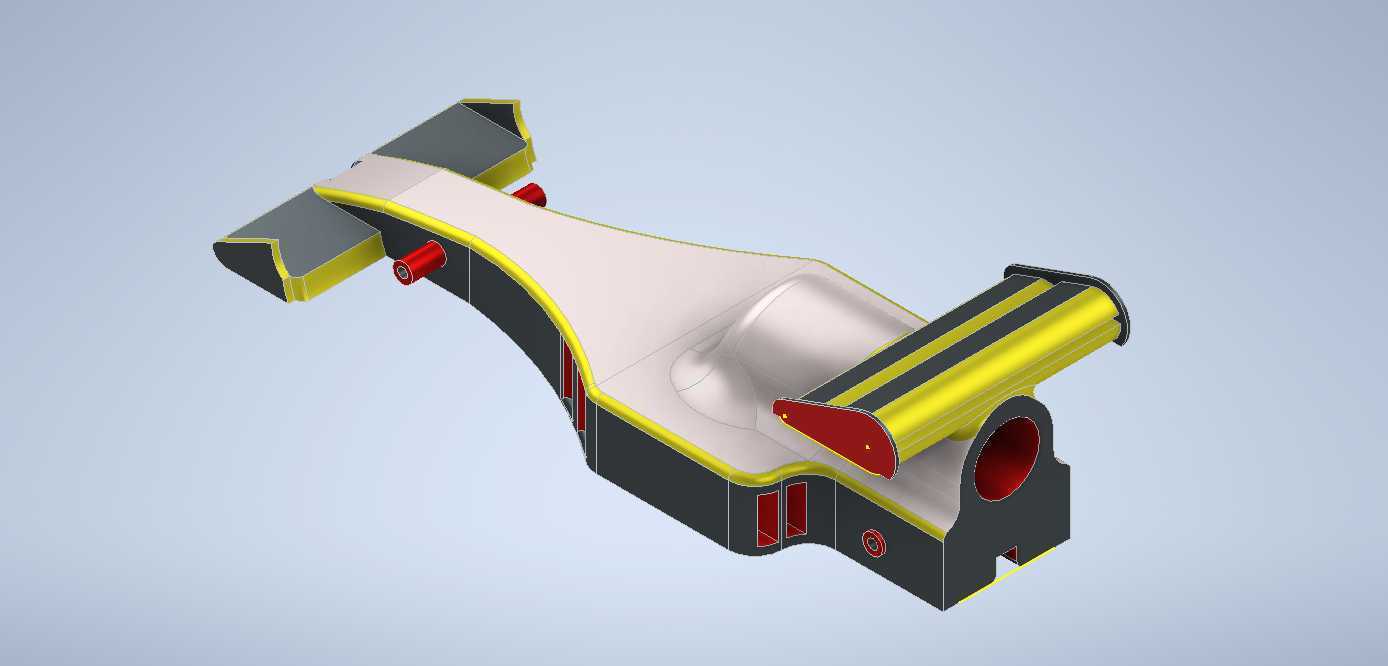

　　结构思路上，该模型适合拆分为车身主壳、前鼻锥、侧箱盖板、车轮、尾翼支架、尾翼翼片和后部连接件等模块。主壳可采用钢管车架加外覆盖件，也可在小型原型车上使用铝合金车架配合玻璃钢或碳纤维外壳。车身覆盖件不承担全部载荷时，应重点保证安装点、定位边和维护开口；若采用单体壳思路，则需要在驾驶舱周围加强侧向保护，并在底板、座椅靠背和前部碰撞区域设置吸能结构。

　　空气动力学处理并不只追求外观锐利。前鼻锥上表面应平缓抬升，使气流能够沿驾驶舱两侧分流；侧箱边缘需要引导气流离开后轮区域，减少轮胎扰流对尾部的影响；尾翼角度、翼片数量和支架位置都会改变下压力与阻力的平衡。低速赛道更重视机械抓地和转向响应，尾翼可适当减小；高速赛道则需要更稳定的后轴下压力，但不能以过度阻力为代价。模型中黑、黄、红的色块分区也可用于工程沟通：黑色区域对应轮胎与底部气动件，黄色区域对应外露翼面和轮廓边界，红色区域则可标记关键安装或视觉识别部件。

　　在装配验证时，需要重点检查驾驶舱开口与座椅、方向盘、踏板之间的人机关系。驾驶员肩部、头盔和肘部不能与侧箱边缘冲突，座椅位置应靠近车辆重心，转向柱角度要保证操控舒适。底板下方应预留前悬、制动管路、线束或传动链条的通过空间。若用于3D打印缩比模型，轮轴、尾翼支架和前鼻锥等细长部位需要增加壁厚或支撑；若用于真实车辆制造，则应把概念曲面转换为可成型板件，并补充车架焊接点、维修快拆结构和碰撞安全余量。

　　整体而言，该赛车方案以简洁曲面表达了方程式车辆的核心工程逻辑：通过低车身、宽轮距、后置尾翼和收束底板建立稳定的气动与力学基础，再在侧箱、驾驶舱和轮边区域逐步落实动力、传动、制动与人机工程布置。它适合作为整车概念设计的起点，后续可在不破坏主比例的前提下继续细化悬架形式、动力系统、冷却回路、翼片截面和车架结构。
