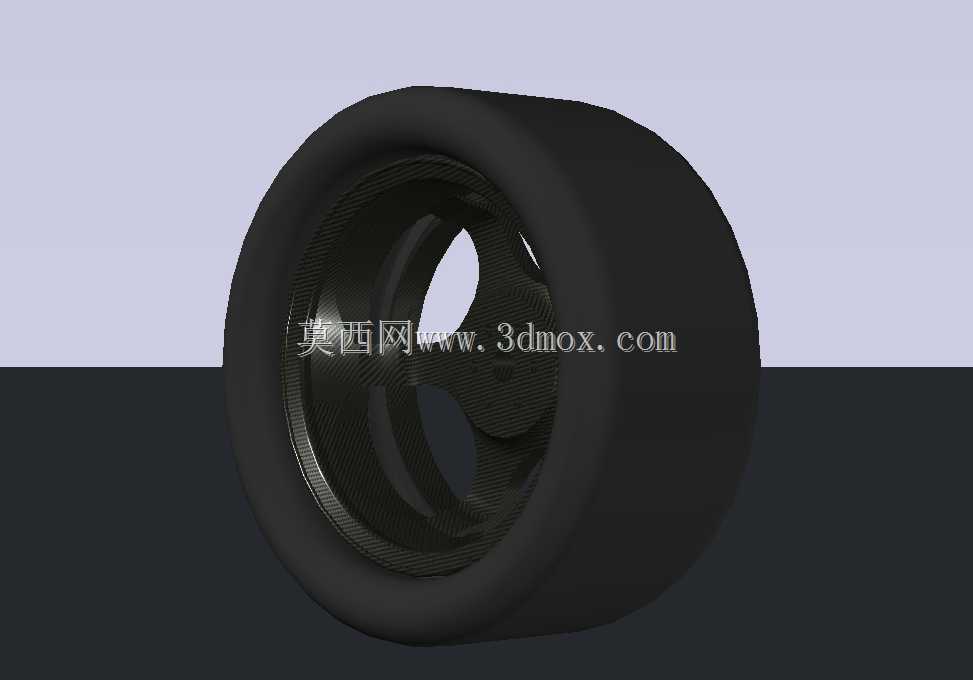

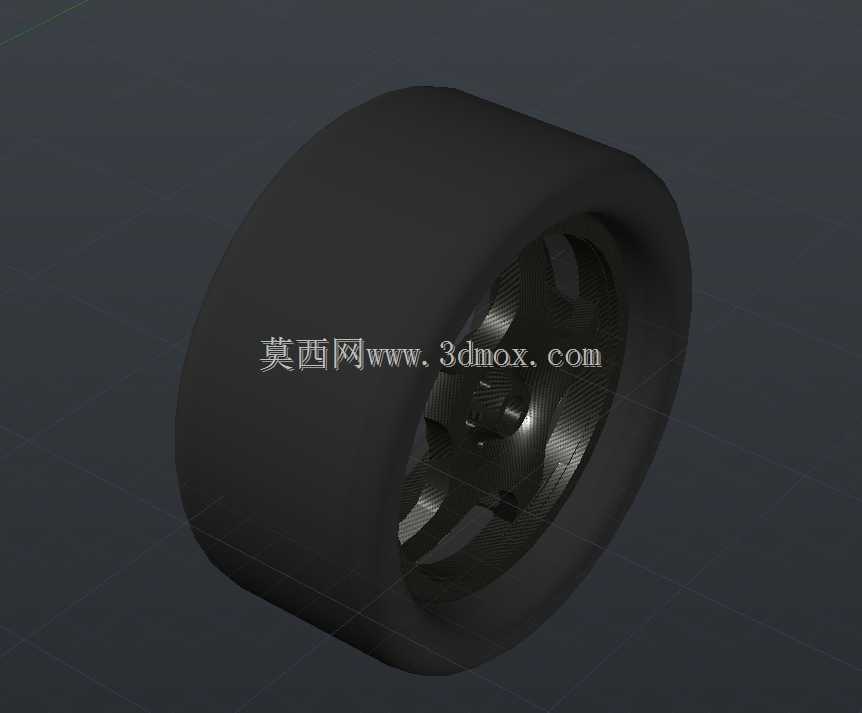

碳纤维材质赛车五辐轮圈结构设计

　　这款轮圈的设计定位聚焦于场地竞技类赛车的行走系统升级需求，区别于民用乘用车轮圈的设计逻辑，从材料选型到结构排布都完全围绕赛道工况的极端受力场景展开。日常场地赛的行驶过程中，车轮需要同时承受加减速时的纵向扭矩、高速过弯时的横向侧向力、以及路肩冲击带来的瞬时径向载荷，常规铸造铝合金轮圈在连续高强度工况下容易出现辐条根部应力集中导致的形变甚至开裂，而这款设计选用碳纤维作为基材，就是利用碳纤维材料比强度高、抗疲劳性能优异的特性，在降低轮圈整体转动惯量的同时，提升结构的抗冲击冗余度。

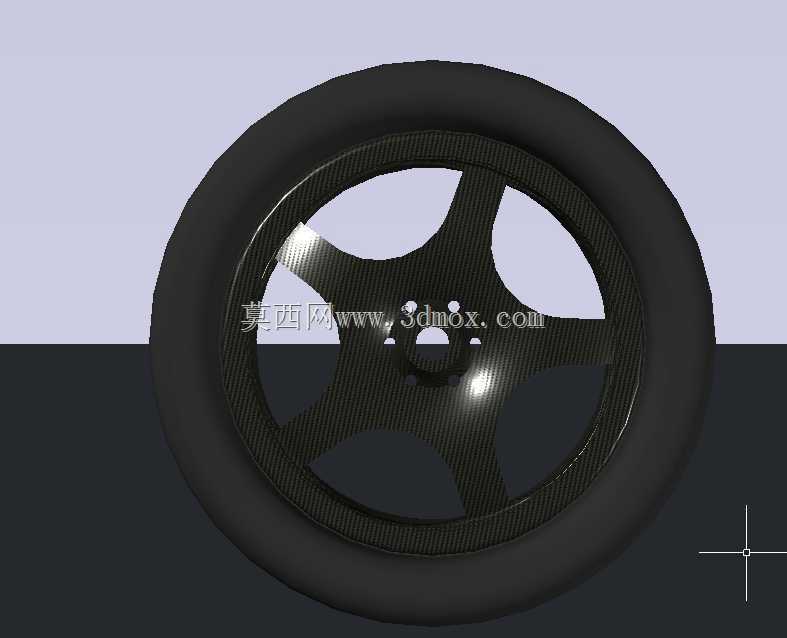

　　从结构设计思路来看，五辐的辐条排布并非单纯追求视觉效果，每根辐条的截面都做了变厚度处理，靠近轮心安装座的位置辐条宽度更大，厚度也相应增加，用来分散螺栓锁紧带来的压应力以及传动扭矩带来的剪切力，往轮辋方向延伸的过程中，辐条宽度逐步收窄，厚度也做了梯度减薄，在保证辐条整体抗弯截面模量满足受力要求的前提下，尽可能去除非受力区域的多余材料，进一步降低轮圈的非簧载质量。要知道对于赛车的行走系统而言，非簧载质量的降低对悬挂响应速度的提升效果远大于簧上质量的减重，更小的转动惯量也能让车辆的加减速动作更直接，提升动力传递的效率。

　　轮辋部分的设计充分考虑了竞技轮胎的安装边界，胎圈座的直径公差、轮缘的高度尺寸都严格匹配赛事常用的光头胎、雨胎的安装标准，轮辋内部的气门嘴安装位做了局部加厚处理，避免高速行驶过程中气门嘴位置因为应力集中出现漏气或者结构破损。轮心的安装孔位按照常见的竞技车型孔距标准设计，中心定位孔的配合公差选用过渡配合等级，保证轮圈安装到轮轴上之后的同轴度，避免高速行驶时出现车轮抖动的问题，螺栓孔周边做了沉台设计，既能让锁紧螺栓的端面完全贴合，也能避免螺栓头突出辐条表面带来的空气阻力增加问题。

　　实际装车应用场景中，这款轮圈可以适配入门级场地赛、卡丁车进阶改装以及业余赛道日的使用需求，碳纤维材料的阻尼特性相比金属材料更好，能够过滤掉一部分路面传递上来的高频振动，减少悬挂系统的调校压力。设计过程中针对辐条与轮辋的连接位置做了专门的应力释放过渡，没有出现直角衔接的结构，所有的转角位置都做了圆角处理，避免应力集中点的出现，通过有限元受力模拟验证，在承受1.2倍额定侧向载荷的工况下，结构的最大应力值远低于碳纤维材料的许用应力值，安全冗余能够满足连续赛事的使用要求。

　　不同于民用改装轮圈会做复杂的表面涂装和装饰性结构，这款轮圈的表面直接保留了碳纤维铺层的纹理，没有多余的装饰件，一方面减少了额外的重量，另一方面也避免了高速行驶时装饰件脱落带来的安全隐患。轮缘位置做了局部加厚处理，应对赛道上频繁压路肩带来的冲击，防止轮缘变形导致轮胎脱圈的风险，轮辋内部的减重槽尺寸经过反复校核，既保证了轮胎拆装的便利性，也不会因为减重槽过深影响轮辋整体的结构强度。在安装边界上，轮圈的偏距设计充分考虑了竞技卡钳的安装空间，辐条背面的轮廓做了避空处理，即使安装大尺寸多活塞竞技刹车卡钳，也不会出现辐条蹭卡钳的问题，不需要额外加装垫片来调整轮距，保证了车轮的安装刚性。
