日产200SX跑车侧影激光雕刻线稿

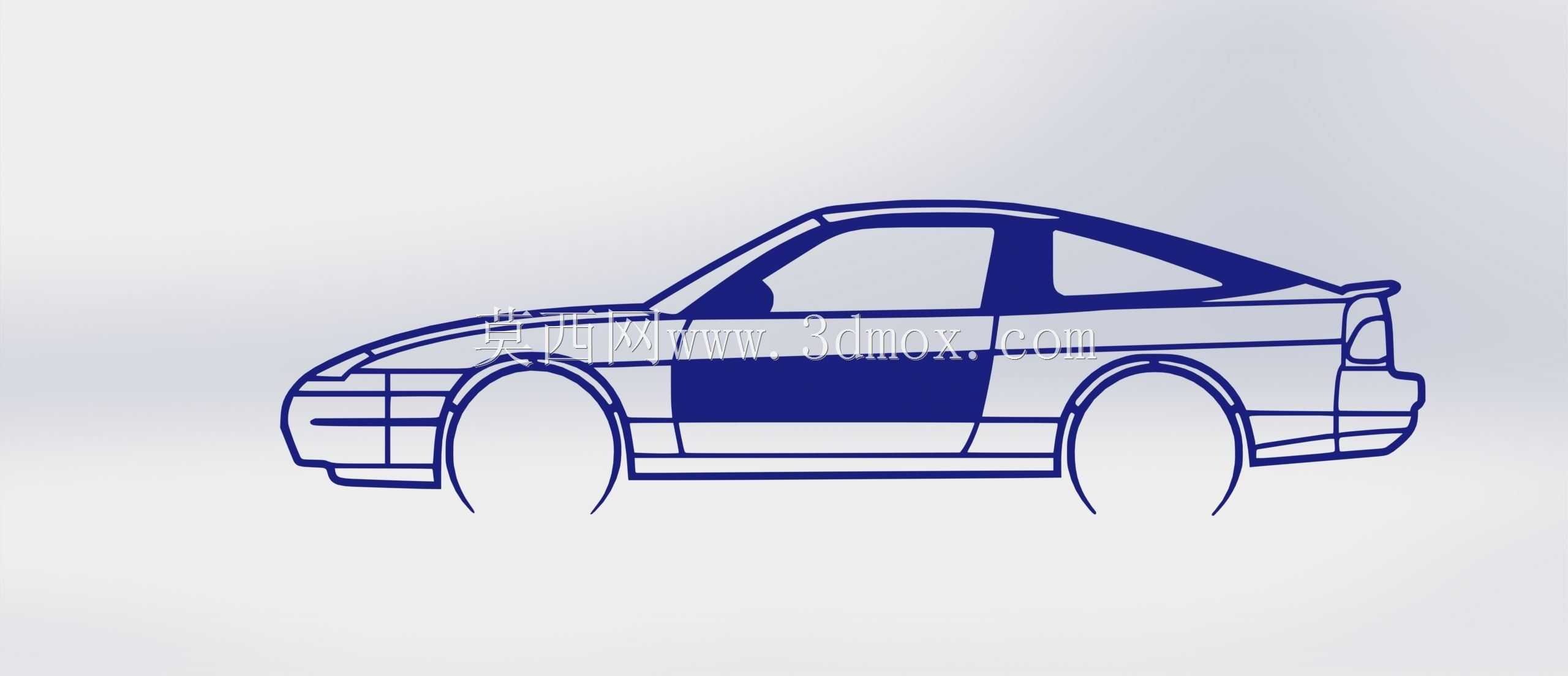

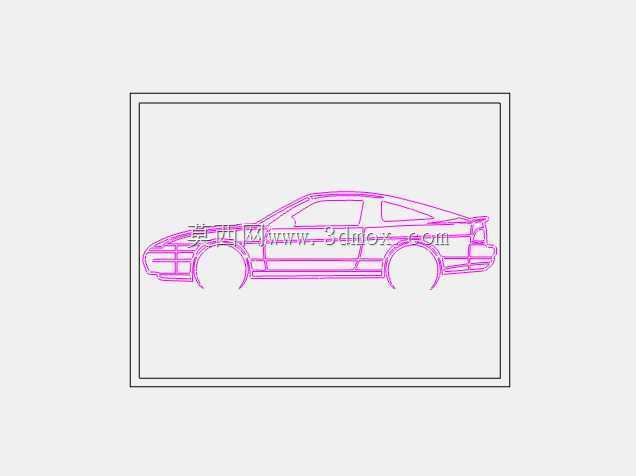

　　这套侧影轮廓数据面向光纤激光切割、数控雕刻和平面轮廓加工场景，核心用途是把经典日系跑车的侧面姿态转化为可直接落料的二维边界。实际产线里，这类线稿常用于金属标牌、墙面装饰件、亚克力灯箱面板、车友俱乐部标识和桌面摆件的外轮廓加工；设备端可对接光纤激光切割机、CO2雕刻机、数控等离子台以及小型CNC镂铣设备。建模时没有按整车曲面去还原车门缝隙、轮毂辐条和内饰细节，而是把视觉重点压在侧面比例关系上：长车头、短尾厢、溜背式C柱、外摆式尾翼和前后轮拱共同构成200SX的识别特征。轮廓线在轮拱位置保留了完整圆弧开口，加工金属挂件时可直接作为车轮负形，也可以在雕刻场景中填入独立轮毂图案；车头下沿的折线对应前保险杠和前唇层次，车尾折线则照顾到尾灯与后包围的转折，避免剪影过于简化后失去车型指向性。

　　从设计思路看，侧影类工件最忌讳曲线节点冗余和局部尖角堆积。原始轮廓在A柱、C柱、尾翼支架和保险杠下缘做了分段光顺，长弧线尽量保持曲率连续，短折线用于交代车身特征线；这样激光切割薄板时热量分布更均匀，亚克力雕刻时也不容易在小拐角处出现过烧或刀痕抖动。车门区域没有加入门把手、后视镜等细碎元素，一方面是因为小尺寸标牌上这些细节会糊成黑点，另一方面也给后续二次创作留出空间——使用者可以在车身侧面叠加编号、车队logo或文字，而不会被原有细节干扰。

　　外形边界按经典前置后驱轿跑比例控制，整车侧面呈低趴长轴距姿态，车头长度约占侧面总长的三成，座舱玻璃区从A柱底部平滑过渡到C柱收尾，尾翼位于后备厢上沿并略微超出车身主线。安装边界上，轮廓底部在前后轮之间保留了侧裙直线段，墙面固定件可以把隐藏挂点布置在门槛梁投影区；轮拱下方悬空，不建议作为承重接触位。若制作立式摆件，可在底盘线外侧追加底座插槽，插槽宽度按板材厚度预留0.1至0.2mm配合量；若做灯箱面板，则需要在轮廓外均匀扩出3至5mm边框，便于螺丝固定和折弯包边。

　　工程使用中还要注意材料厚度对最小细节的限制。1.5至3mm不锈钢或铝板激光切割时，尾翼支架与C柱之间的窄缝不宜小于板厚，否则热变形会让细缝闭合；亚克力或木板雕刻时，外轮廓刀径补偿要按实际刀具半径设置，轮拱圆弧处尤其不能直接按零半径中心线输出。对于需要折弯成立体车标的场景，侧影本体应保持平面，折弯边只布置在外扩边框上，车身特征线不要作为折弯线使用，否则会破坏跑车侧面的连续姿态。整体数据把车型识别、工艺可达性和后期安装位置同时纳入轮廓控制，适合从平面切割到浅浮雕雕刻的多类加工方式。
