汽车转向器总成装配输送生产线

项目分类:汽车 发布时间:2024-09-22 ID:774519
  • 汽车转向器总成装配输送生产线
  • 汽车转向器总成装配输送生产线
  • 汽车转向器总成装配输送生产线
  • 汽车转向器总成装配输送生产线
  • 汽车转向器总成装配输送生产线

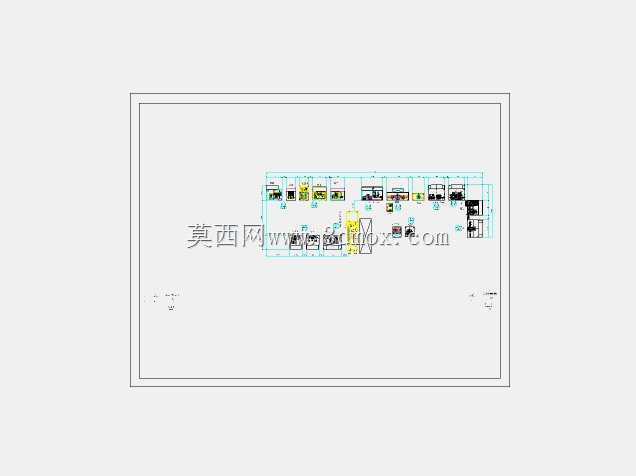

  这条产线围绕汽车转向器总成的装配工序展开,属于零部件后段组装环节的专用输送作业线,整体采用分段式工位布局,沿直线走向依次排布上料定位、部件预装、扭矩拧紧、检测校验等作业点位,适配转向器壳体、输入轴、齿条、防尘罩、连接支架等多类零件的顺序装配需求。产线主体承载框架采用工业铝型材搭配碳钢焊接底座搭建,台面高度按照人工站立作业的人机工程尺度设定,操作侧预留足够的肢体活动空间,工件随行夹具固定在输送托盘上,托盘沿线体导轨步进移动,每个工位设置阻挡定位机构,托盘到达工位后自动锁止,避免装配过程中工件移位。线体两端配置专用吊装与上下料工位,转向器壳体自重较大,人工搬抬易磕碰加工面,因此在首工位设置悬臂吊辅助上料,工件吊装至随行夹具后,

  由夹具的V型支撑块与侧向压紧销完成定位,支撑块接触面贴覆聚氨酯垫层,防止壳体涂装面与精密配合面被夹伤。中段装配工位依次布置阀组件压装、齿条间隙调整、螺栓定扭拧紧工序,每个工位旁侧设置工具挂架与零件料架,拧紧枪悬挂在平衡器上,作业时可随手拉取,扭矩数据可对接工位终端留存。产线的随行夹具按照转向器壳体的安装孔位与外形轮廓设计,定位销间距匹配壳体两端的基准孔,更换不同型号转向器生产时,仅需替换夹具上的定位衬套与支撑块,无需改动线体主体框架,兼顾多品种小批量生产的柔性需求。线体侧边排布气动管路与电气走线槽,气源接口分接到每个工位的快速接头,控制按钮盒安装在工位侧前方,急停按钮沿全线间隔布置,任一工位触发急停均可暂停整线输送。

  产线尾部设置成品检测与下料工位,装配完成的转向器在该工位完成空载转动力矩检测、外观检查后,由辅助吊具下线转入成品周转区。从安装边界来看,整条产线呈长条形排布,宽度方向预留操作人员通行与料箱摆放空间,线体底部设置可调脚杯,可适应车间地面的平整度误差,安装时无需大规模预埋地基,仅需在地面划线定位后固定脚杯即可。布局设计阶段重点考虑了工序节拍平衡,各工位作业时长尽量拉平,避免出现工件在某一工位大量堆积的情况,输送速度可根据生产节拍灵活调整,托盘间距按照工位数量与安全间隔设定。结构细节上,线体的输送传动部分采用倍速链结构,托盘在工位作业时链条可继续运行,通过阻挡器实现托盘积放,不会出现硬性碰撞;机架侧面设置检修盖板,

  链条张紧机构布置在线体端部,日常维护时打开端板即可调整张紧量。夹具的压紧机构采用手动快速夹钳与气动压紧结合的方式,粗定位由人工放置工件完成,最终压紧由气动阀驱动,压紧力可调,避免壳体薄壁部位受压变形。料架按照物料配送路线设置在线体的非操作侧,配送人员可从外侧补料,不会干扰内侧装配人员的作业动线。这类装配线在汽车零部件车间中主要承担转向器总成的流水化组装任务,相比单工位固定式装配,随行输送的方式减少了工件在工序间的搬运次数,各工位作业人员固定负责单一工序,作业熟练度提升快,装配一致性更容易保证,也便于质量问题沿工序追溯。建模时完整还原了线体的铝型材框架、倍速链导轨、随行夹具、工位吊具、料架、操作按钮盒等细节,各部件的装配关系与实际设备一致,可直接用于产线方案评审、工位布局校核与人机工程验证,也能作为同类汽车零部件装配线设计的参考参照,帮助设计人员快速确认线体长度、工位间距、物流通道宽度等关键边界参数,提前规避布局阶段可能出现的操作空间不足、物料动线交叉等问题。
