平行轴传动用滑块式十字联轴器结构

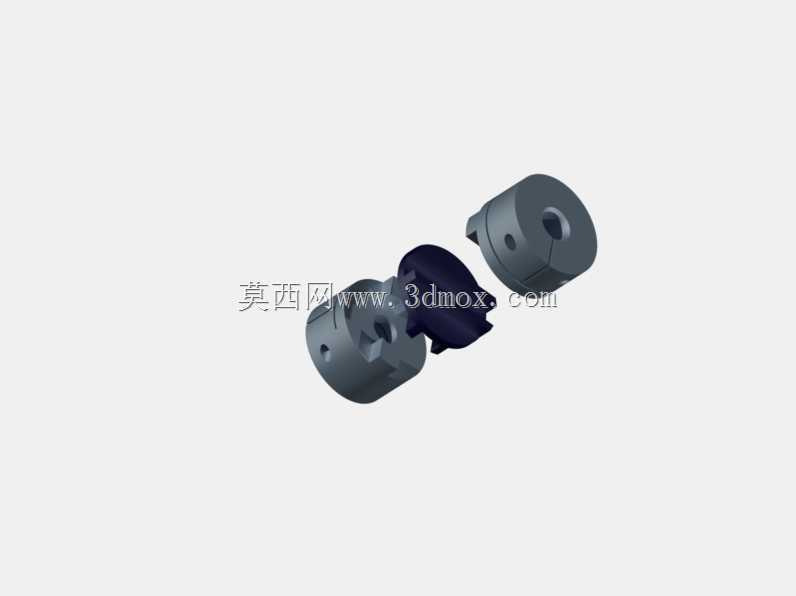

　　在轻工输送设备、小型食品加工机械、低速纺织辅机这类对传动精度要求不高、两轴存在微量安装偏移的平行轴传动场景里，这类滑块式十字联轴器的应用十分普遍，很多一线设备运维和结构设计人员更习惯称其为老火腿联轴器，正是因为其分体式的三段结构和常见的方火腿外形有几分相似。这类联轴器的核心作用是连接两根轴线处于平行状态、但安装过程中难以保证绝对同轴的传动轴，补偿两轴之间因机架焊接变形、轴承座安装误差、长期运行后轴承磨损带来的径向偏移，避免轴系因附加径向力出现过早的疲劳断裂或者轴承烧毁问题。从结构设计逻辑来看，整个部件分为三个独立部分，两端是分别抱紧在主动轴和从动轴上的半联轴节，两个半联轴节相对的端面上都开有对称分布的径向凸爪，

　　中间是一个两侧带互相垂直凹槽的十字滑块，装配时滑块两侧的凹槽分别卡入两端半联轴节的凸爪内，当主动轴转动时，凸爪带动滑块同步转动，滑块再通过另一侧的凹槽带动从动端半联轴节旋转，传动过程中滑块可以在凸爪的导向范围内做小幅度的径向滑动，以此抵消两轴之间的平行偏移量。设计这类联轴器时，首先要根据传递的额定扭矩确定半联轴节的外径和轴孔直径范围，轴孔采用紧定螺钉锁紧的结构时，要预留足够的螺钉壁厚，避免锁紧时半联轴节出现开裂；中间滑块的材质通常选用耐磨尼龙或者粉末冶金，既可以降低滑动摩擦时的噪音，也能减少凸爪和凹槽配合面的磨损量，不需要频繁添加润滑脂维护，适合在清洁要求较高的食品包装类设备上使用。安装边界方面，这类联轴器不适合高速传动场景，

　　通常适用的工作转速不超过数百转每分，因为高速状态下中间滑块的偏心滑动会产生额外的离心振动，反而会加剧轴系的负载；两轴允许的最大径向偏移量一般不超过滑块凹槽深度的四分之一，偏移量过大会导致凸爪和凹槽的接触面积大幅减小，局部接触应力超过材料屈服极限后会出现压溃变形，直接导致传动失效。外形尺寸上，两端半联轴节的轴向长度要匹配所配轴径的锁紧需求，通常轴孔直径越大，半联轴节的轴向长度和外径也会对应增大，中间滑块的厚度要略小于两端凸爪的轴向间隙，保证滑动过程中不会出现轴向卡滞；装配时要注意保证两个半联轴节的端面平行度，避免滑块在滑动过程中出现偏磨，日常巡检时只需要观察滑块的磨损量，当滑块两侧凹槽的磨损深度超过原厚度的三分之一时，

　　直接更换中间滑块即可，不需要拆卸两端的轴系连接，维护成本远低于刚性凸缘联轴器。不同于膜片联轴器或者梅花弹性联轴器，这类十字滑块联轴器没有额外的弹性元件，不存在弹性体老化失效的问题，在低速、重载、存在安装偏移的工况下使用寿命更长，很多老旧的轻工设备上使用十几年的这类联轴器，仅更换过数次中间滑块，两端的半联轴节依然可以正常使用。建模过程中要重点保证凸爪和凹槽的配合间隙，间隙过小会导致滑动阻力过大，无法起到偏移补偿作用，间隙过大则会导致传动过程中出现冲击，正反转换向时会产生明显的回差，因此配合公差通常选用间隙配合，根据尺寸大小预留零点几毫米的滑动余量即可；半联轴节上的紧定螺钉孔要正对轴孔的中心，保证锁紧时螺钉端面可以完全贴合在轴的平面上，避免运行过程中螺钉松动导致联轴器打滑。
