星形辐条汽车轮毂轮圈结构设计

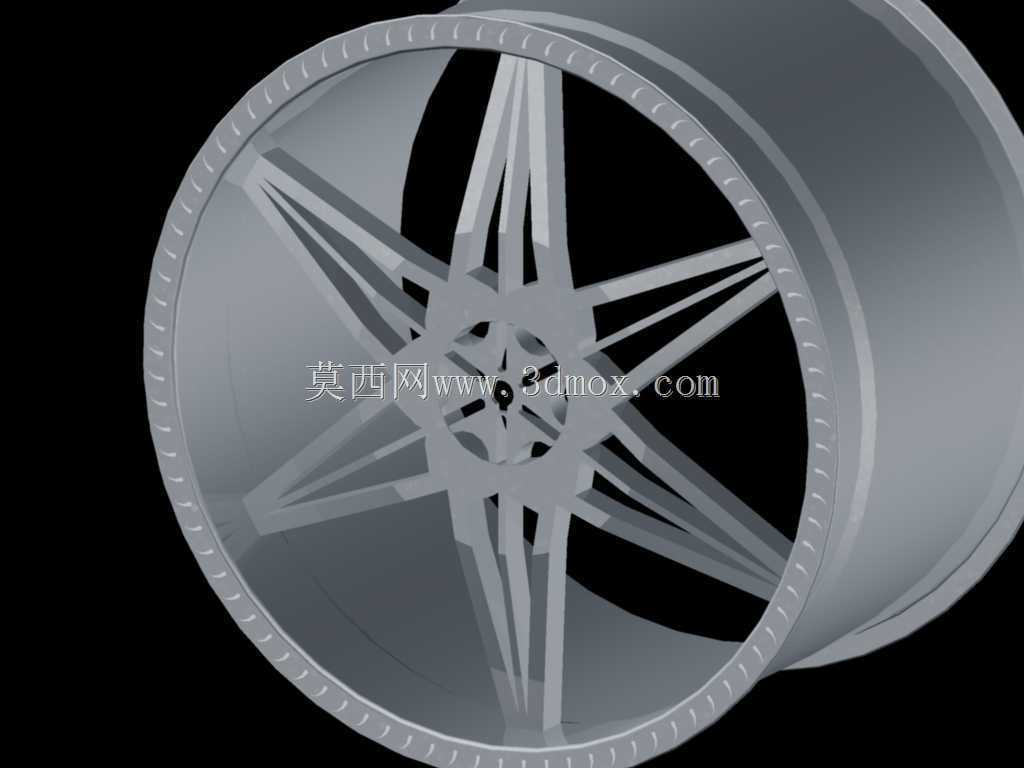

　　该轮圈为乘用车辆行走系统核心承载部件，主要适配家用轿车、入门性能车的改装与配套装配场景，承担连接轮胎与车轴、传递整车驱动力制动力、缓冲路面冲击载荷的核心作用，是车辆行走系统中兼顾承载性能与外观表现的关键结构件。设计阶段首先明确轮辋部分需匹配常规子午线真空轮胎的安装尺寸，轮缘位置做圆弧过渡处理，避免轮胎拆装过程中出现胎圈割伤问题，胎圈座区域设置标准锥度结构，保证轮胎充气后与轮圈紧密贴合，高速行驶状态下不会出现轮胎滑移、脱圈风险。辐条采用五组双肋星形布局，每组辐条从中心轮毂安装座向外延伸至轮辋内侧，相邻辐条之间形成大尺寸镂空区域，一方面可以降低轮圈整体转动惯量，减少车辆起步、制动阶段的动力损耗，另一方面可以为制动卡钳预留充足的散热空间，

　　连续制动工况下能够引导气流快速带走制动盘热量，降低制动热衰减概率。中心安装区域设置标准节圆分布的螺栓孔位，孔位周边做局部加厚处理，螺栓紧固面加工出平整贴合面，保证轮圈安装后与轮毂轴头完全贴合，避免高速行驶时出现轮圈抖动、偏摆问题。中心孔尺寸匹配常规乘用车型的轴头直径，安装时可直接与轴头定位面配合，减少动平衡校准的配重块使用量。轮辋外侧边缘设置均匀分布的凸点结构，既可以作为轮胎安装时的对位参考标识，也能在轮圈轻微刮蹭路沿时优先承受摩擦，保护轮辋主体结构不被划伤。整体结构采用等强度设计思路，辐条与轮辋衔接位置做圆弧过渡处理，避免应力集中导致的结构疲劳开裂，辐条截面采用渐变厚度设计，靠近中心安装座位置厚度更大，

　　向轮辋延伸过程中逐步收窄厚度，在保证整体结构强度满足垂直载荷、侧向冲击载荷要求的前提下，尽可能降低轮圈整体重量，实现轻量化目标。实际装配过程中，需注意轮圈安装面与轴头之间不能夹杂泥沙、铁屑等杂质，螺栓需按照对角顺序分次紧固至标准扭矩，避免单颗螺栓受力过大导致断裂。轮圈的偏距参数经过匹配计算，安装后轮胎不会超出车身翼子板边界，转向过程中也不会与悬架摆臂、减震器部件发生运动干涉，满足整车满载、极限转向等多工况下的使用要求。辐条的星形造型在车辆行驶过程中会形成独特的视觉效果，同时镂空结构也方便日常使用过程中清理制动粉尘，减少污渍在辐条缝隙中的积存。
