带中心通孔圆台形绝缘塞帽结构设计

　　在交流稳压类变压器的装配与运维场景中，这类带中心通孔的圆台形绝缘塞帽是容易被忽略但直接影响设备绝缘可靠性的小尺寸结构件。从实际使用场景来看，这类塞帽主要用于变压器绕组引出端的绝缘隔离、接线柱端部的防护，以及铁芯叠装部位工艺孔的封堵，避免装配过程中金属碎屑、灰尘落入绕组间隙，同时防止外部运维操作时工具误触带电部位引发爬电问题。

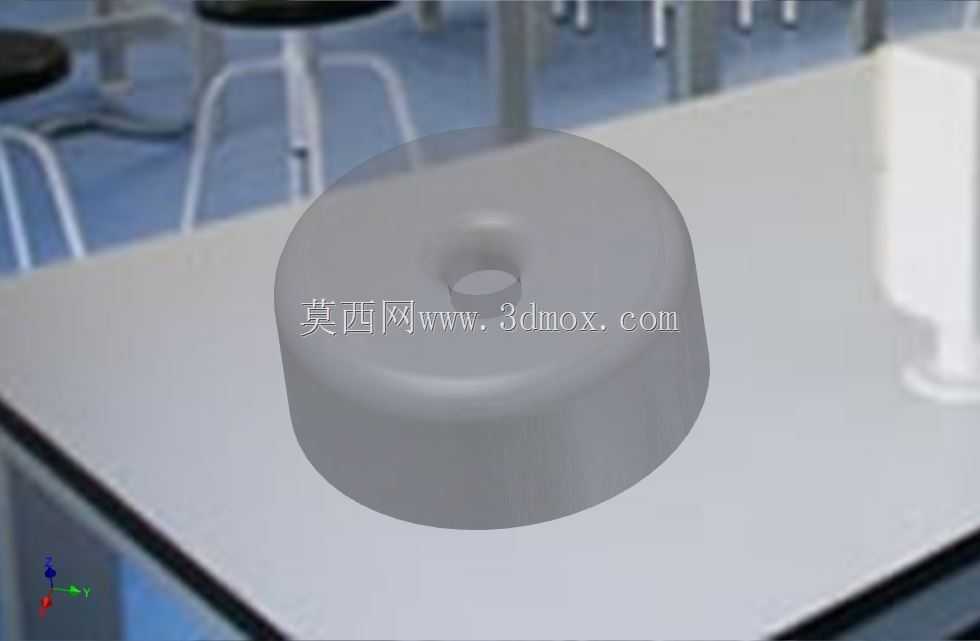

　　从功能特性上看，该结构采用上窄下宽的圆台形态，下部直径更大的端面可以贴合安装基面的平面，形成稳定的支撑接触面，上部收窄的结构能够减少对周边接线空间的占用，避免和相邻的接线端子、绝缘隔板产生装配干涉。中心开设的同轴通孔，一方面可以供固定螺栓、引出导线从中穿过，实现塞帽的定位与穿线功能，另一方面通孔的孔径经过匹配设计，和穿过的杆件外径保持合理的间隙配合，既不会因为间隙过大导致异物容易进入，也不会因为间隙过小造成装配时卡滞、划伤导线绝缘层的问题。

　　设计这类结构的时候，首先要明确安装边界的约束：通常这类塞帽的安装位置处于变压器器身的上部，相邻的接线端子间距普遍在20mm到50mm区间，因此塞帽的最大外圆直径不能超过相邻端子的安全绝缘距离，避免降低端子间的爬电距离；塞帽的总高度需要匹配安装基面到上部防护盖板的净空尺寸，不能因为高度过高顶起盖板造成密封失效，也不能高度不足导致无法完全覆盖需要防护的带电部位。结构的壁厚设计需要兼顾绝缘性能与材料成本，采用绝缘工程塑料注塑成型时，壁厚保持均匀，避免出现壁厚突变导致的注塑缩痕、内部应力集中问题，圆台的侧壁拔模角度控制在1度到1.5度之间，既满足注塑脱模的工艺要求，也不会因为拔模角度过大导致下部端面和安装基面的接触面积不足。

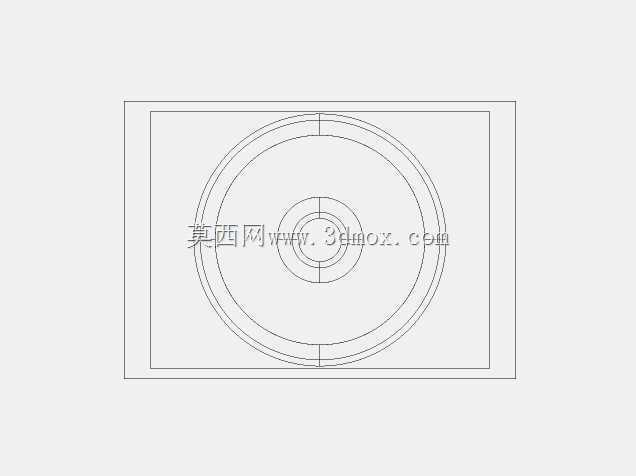

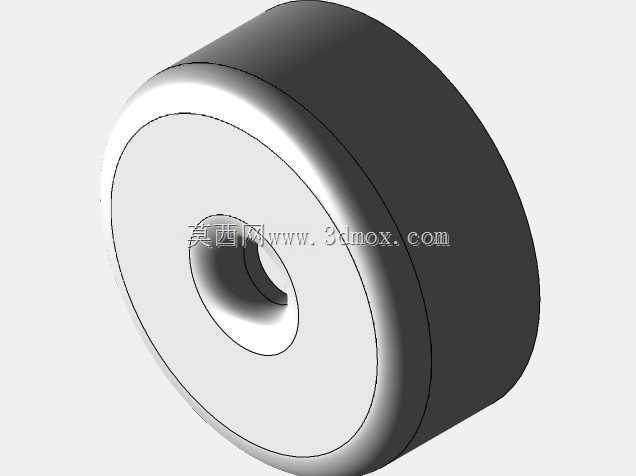

　　实际建模过程中，首先以中心轴线为基准建立旋转特征，绘制包含拔模角度的截面轮廓，旋转生成主体结构后，对上下端面的边缘做R0.5到R1的圆角处理，避免锐边在装配时割伤操作人员的手套、或者划伤相邻部件的绝缘层；中心通孔的两端同样做倒角处理，引导导线或者螺栓顺利穿入，减少装配时的对位难度。需要注意的是，这类塞帽的外表面不需要做额外的防滑纹理，因为其属于静态安装的结构件，装配完成后不需要反复拆卸拧动，光滑的外表面反而更容易清理表面积累的灰尘，降低表面导电风险。

　　从安装适配的角度看，下部端面的平面度需要控制在合理范围内，确保和安装基面贴合后不会出现明显的缝隙，如果是用于带密封要求的部位，还可以在下部端面预留浅槽用于镶嵌橡胶密封圈，但常规的干式变压器内部使用的塞帽不需要额外密封结构，依靠自身的尺寸精度就能满足防护要求。在进行整机装配校验的时候，需要模拟塞帽安装后的状态，检查塞帽和周边的绕组支架、接线片、绝缘纸之间的最小间隙，确保在设备运行产生振动的情况下，塞帽不会和周边部件发生摩擦磨损，长期使用下不会出现绝缘破损的隐患。另外，这类结构虽然尺寸不大，但在进行三维建模时需要严格控制同轴度公差，中心通孔和外圆的同轴度误差不能超过0.1mm，否则穿入固定螺栓后会出现塞帽偏斜，导致一侧和相邻部件的安全距离不足，留下绝缘隐患。
