交流稳压器配套机械结构二维工程图

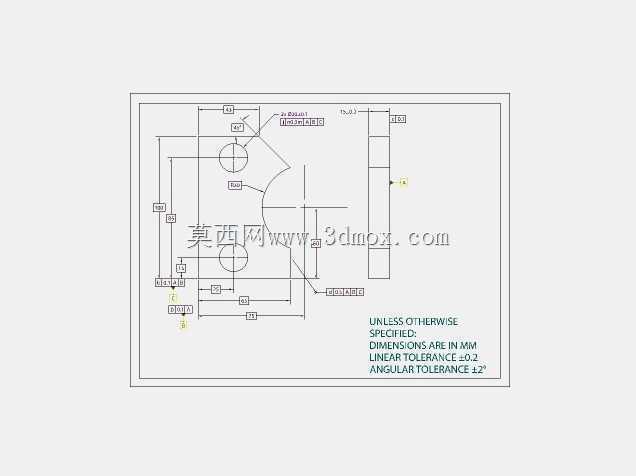

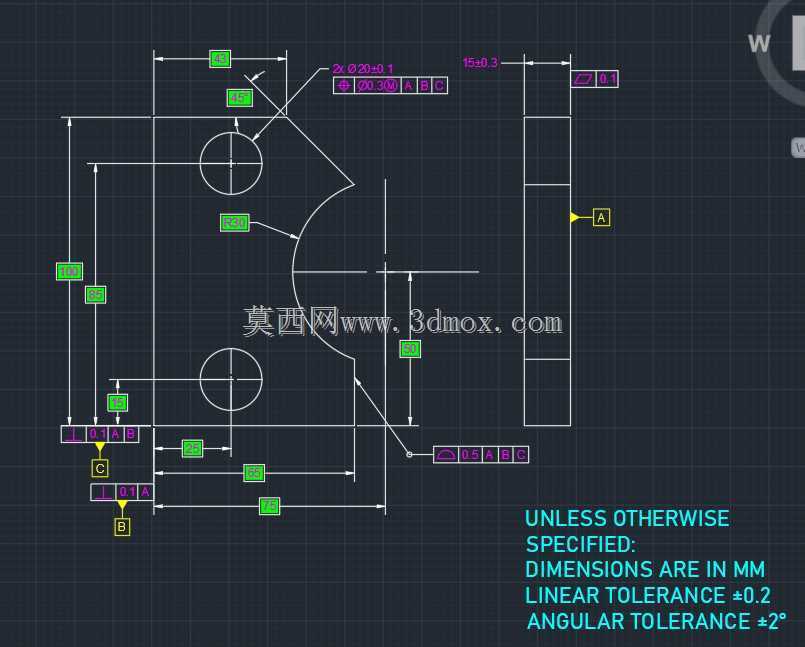

　　在供配电系统的末端稳压场景里，交流稳压器是保障精密用电设备不受电网电压波动干扰的核心装置，其内部机械结构的加工精度直接决定了铁芯、绕组、调压机构的装配同轴度与运行稳定性，这份工程图对应的正是稳压器内部核心安装构件的加工与装配基准设计。从图纸标注的公差要求来看，所有未注线性尺寸公差控制在±0.2mm范围内，角度公差控制在±2°，这个精度等级刚好匹配稳压器内部硅钢片叠装、碳刷滑动轨道安装的公差需求，既不会因为精度要求过高抬升加工成本，也不会因为精度不足导致调压过程中出现卡滞、接触不良的问题。图纸上的形位公差标注覆盖了安装孔位的位置度、配合面的平面度、转轴安装位的同轴度，这些基准的设定完全围绕稳压器的实际装配逻辑展开：

　　以构件底部的安装平面为第一基准，确定所有垂直方向安装孔的深度与端面跳动公差，以侧边的定位销孔为第二基准，确定水平方向各功能槽的位置尺寸，避免装配时出现绕组固定支架偏移、调压传动机构卡涩的问题。从外形轮廓来看，该构件整体采用钣金折弯与机加工结合的工艺成型，左侧的圆形安装位对应稳压器的调压转轴固定座，中间的弧形让位槽是为碳刷滑动支架预留的运动行程空间，右侧的矩形凸台是绕组接线端子的安装基准面，所有让位结构的边界尺寸都经过运动干涉校验，确保调压机构在全行程范围内不会与固定结构发生剐蹭。在实际生产场景中，这份图纸可以直接作为车间加工的作业指导依据，加工前需要先确认板材的平整度满足平面度公差要求，划线工序严格按照图纸标注的基准边定位，

　　钻孔工序需要使用专用钻模保证孔位的位置度，折弯工序需要控制折弯角度的偏差在角度公差范围内，成型后还需要对照图纸进行全尺寸检验，重点核查转轴安装位的同轴度、碳刷轨道槽的宽度尺寸、安装孔的中心距，这些尺寸直接影响稳压器装配后的调压顺滑度与运行噪音水平。很多刚接触电气配套结构设计的工程师容易忽略这类构件的公差匹配，要么照搬精密机械的公差要求导致加工成本居高不下，要么公差放得太宽导致装配后出现各种干涉问题，这份图纸的公差设定刚好平衡了加工经济性与装配实用性，比如安装孔的位置度公差设定为0.1mm，刚好适配标准紧固件的装配间隙，不需要额外进行铰孔加工就能顺利装配；配合面的平面度公差设定为0.05mm，既可以保证绕组固定后的贴合度，

　　避免运行时出现振动异响，也不需要进行额外的磨削加工，普通铣削工序就能达到精度要求。另外图纸上标注的各让位槽的深度与宽度尺寸，都预留了足够的绝缘件安装空间，在稳压器实际装配时，这些位置需要铺设绝缘垫片隔离带电部件与金属结构，图纸上的尺寸已经考虑了绝缘垫片的厚度余量，不需要设计人员再额外进行尺寸换算，直接按照图纸加工就能满足电气安全间隙的要求。从安装边界来看，该构件的底部安装孔位间距与稳压器机箱内部的标准安装梁间距完全匹配，不需要额外制作过渡转接支架，直接用标准螺栓就能固定在机箱内部，构件的整体高度控制在稳压器内部腔体的有效安装高度范围内，顶部预留了足够的接线操作空间，侧面预留了通风散热的气流通道，不会因为结构件的安装阻挡散热风道，影响稳压器的长期运行负载能力。
