车载直流升压转换装置结构设计

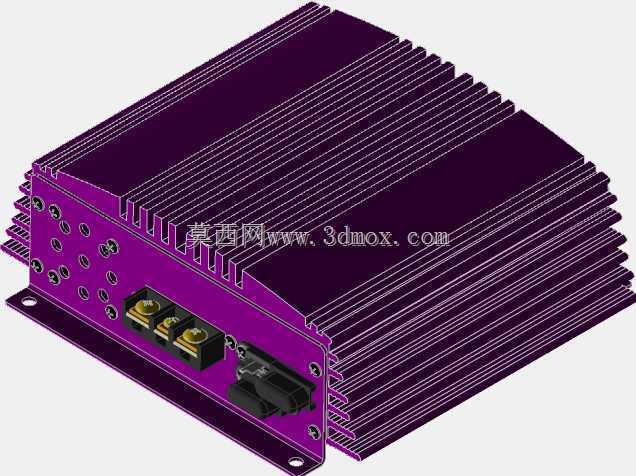

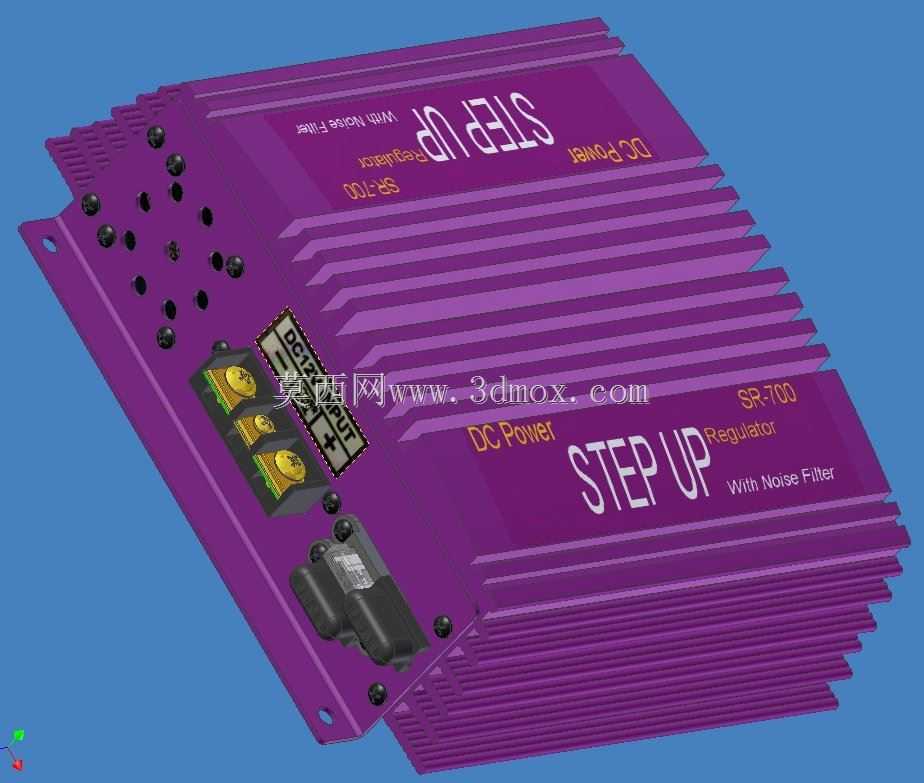

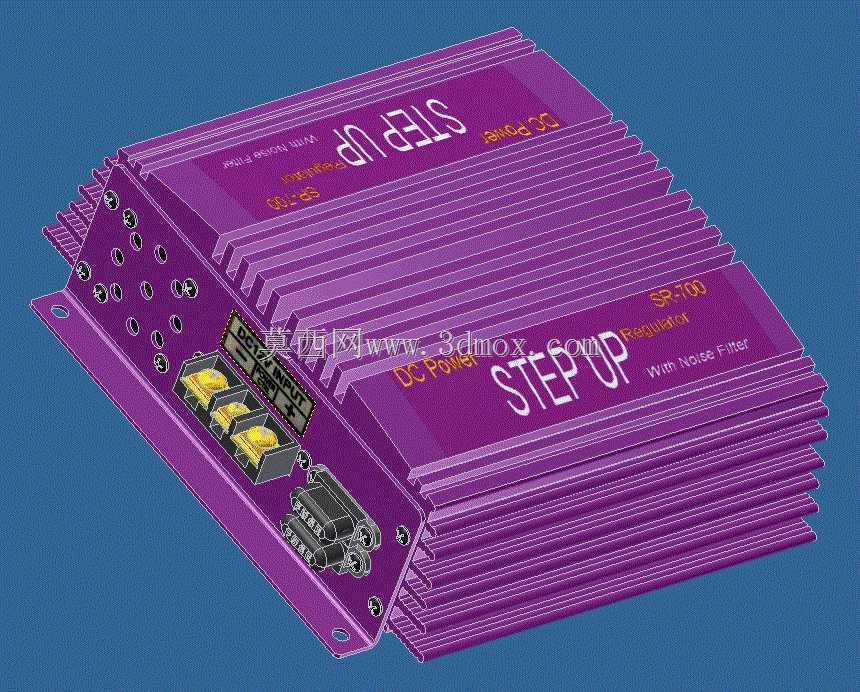

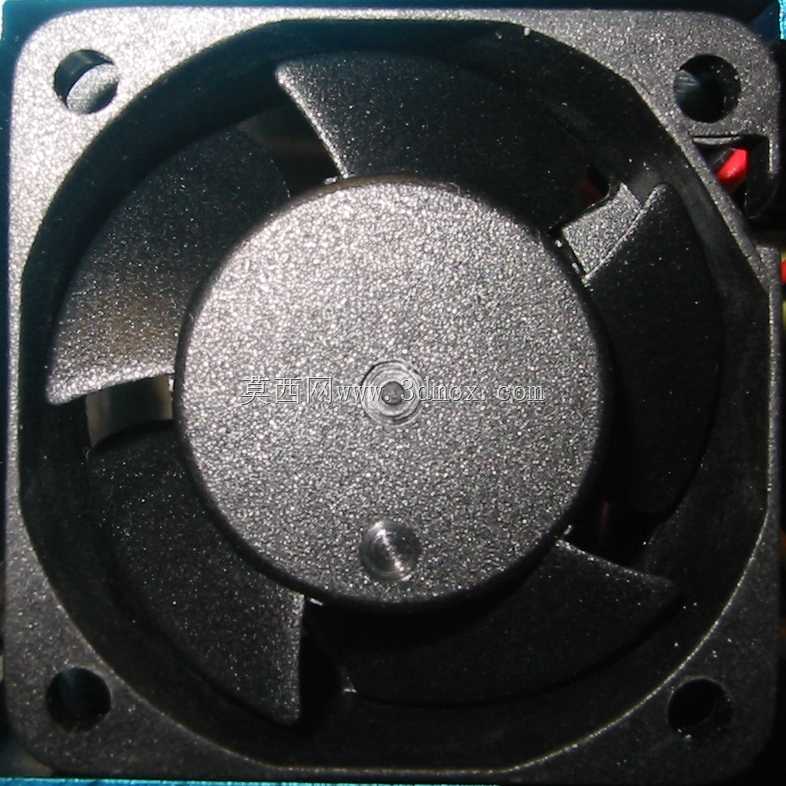

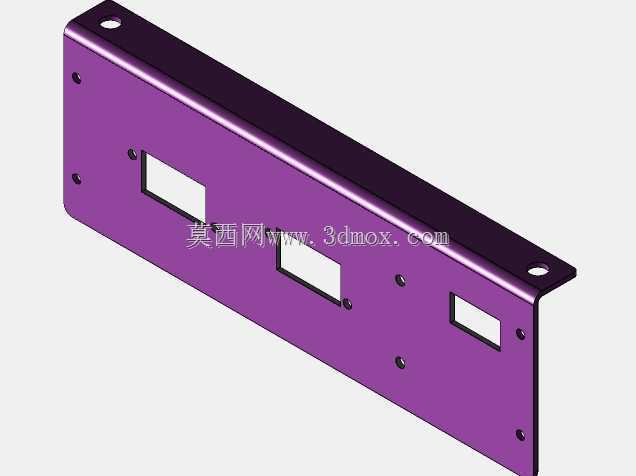

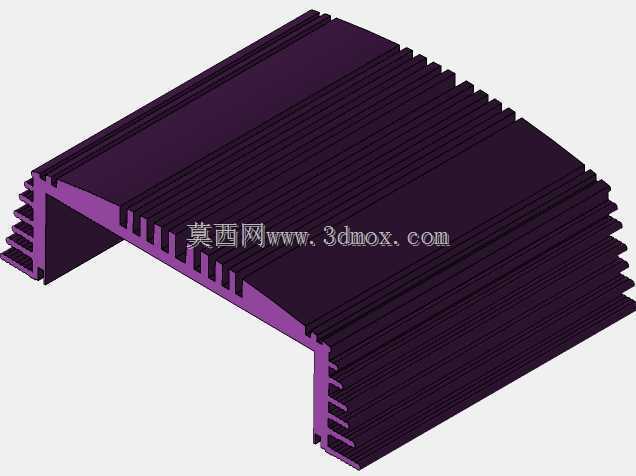

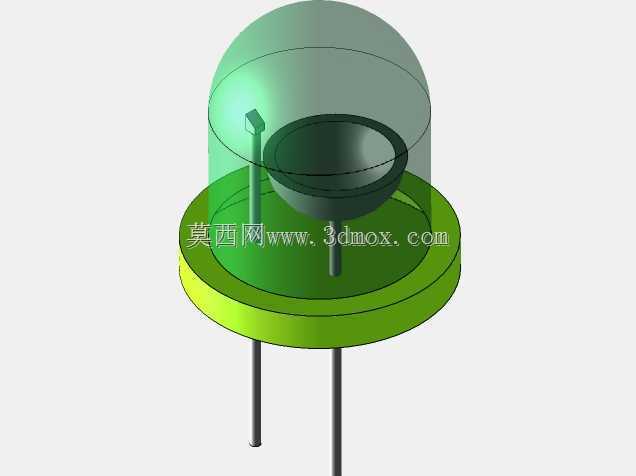

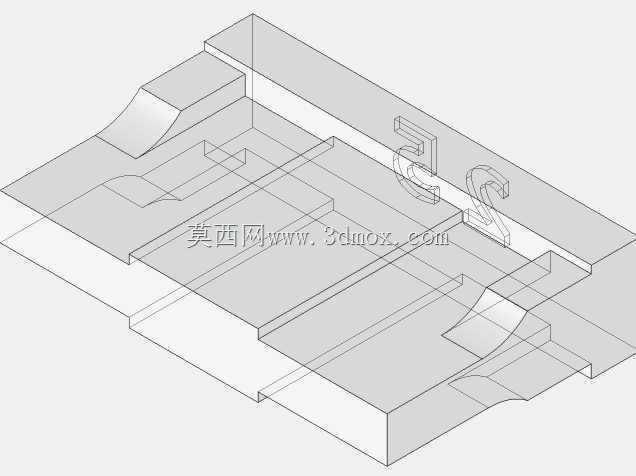

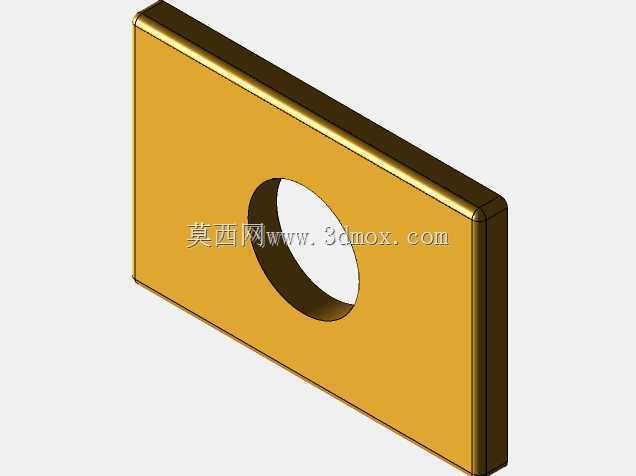

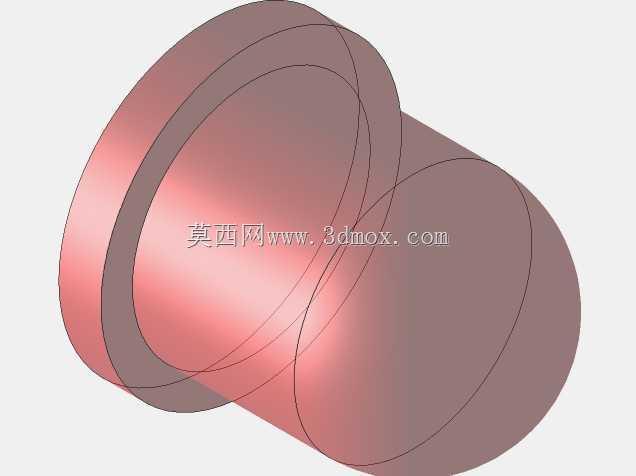

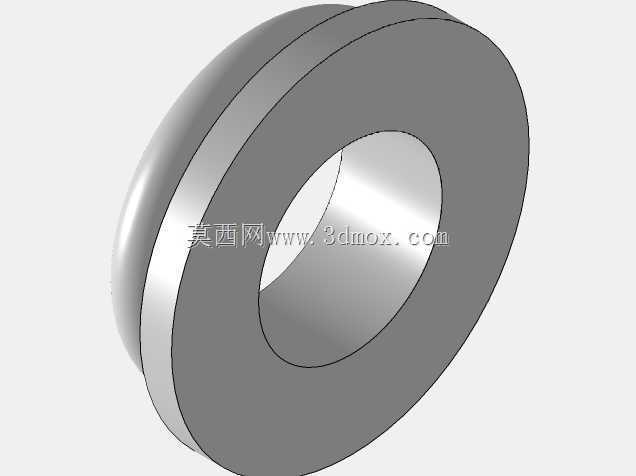

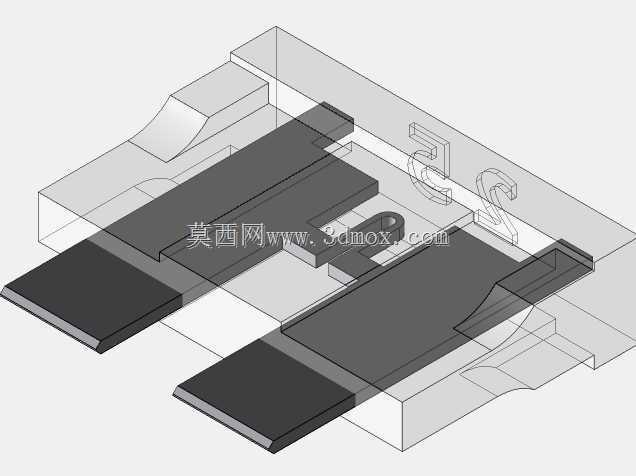

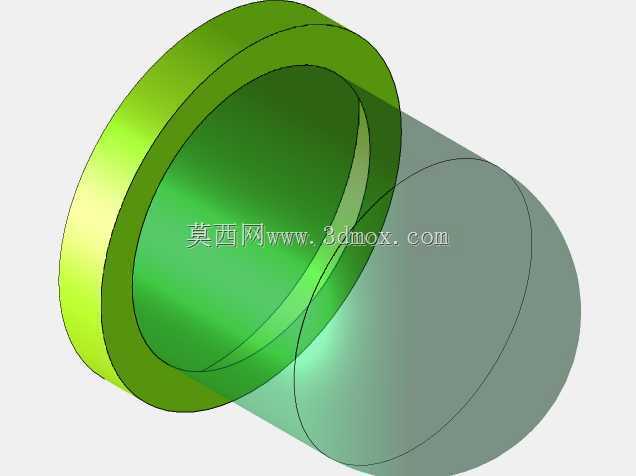

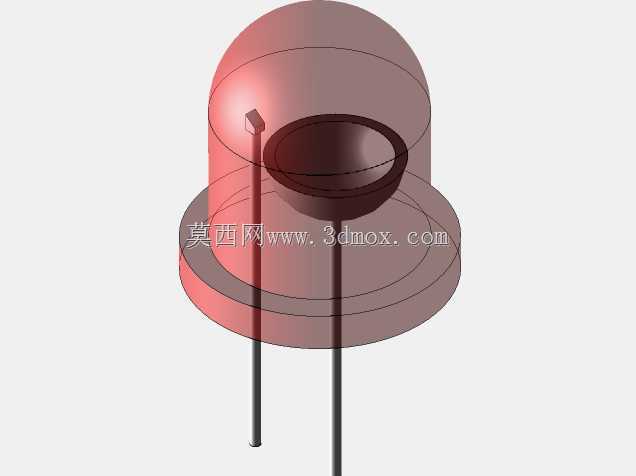

　　在车载电子改装、户外作业供电、小型离网光伏配套场景中，不同电压等级的直流电源匹配始终是工程实施阶段的常见痛点，这款12V转24V直流升压装置的三维结构设计，正是围绕这类场景的实际安装、使用需求完成的全细节建模。从结构布局来看，整机采用一体化挤压铝型材壳体作为主体承载结构，壳体表面密布平行散热鳍片，鳍片走向沿装置长度方向排布，这种设计并非单纯的外观考量：DC-DC升压电路在满负载运行时功率器件会产生持续热损耗，平行鳍片可以在车辆行驶形成的自然对流、或是设备舱内的强制风冷气流下，形成顺畅的散热风道，无需额外加装散热风扇即可满足持续工作的散热需求，同时避免了风扇转动带来的积灰、寿命短板与电磁干扰问题。壳体两侧预留的多组安装孔位，

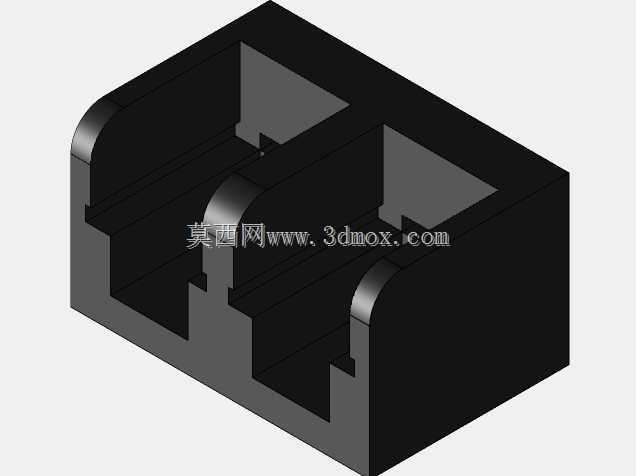

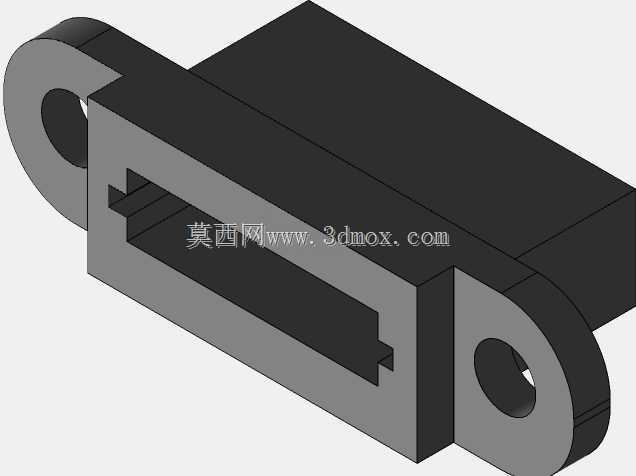

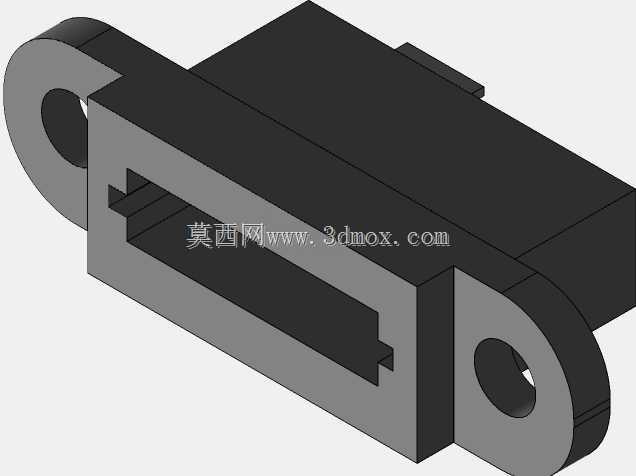

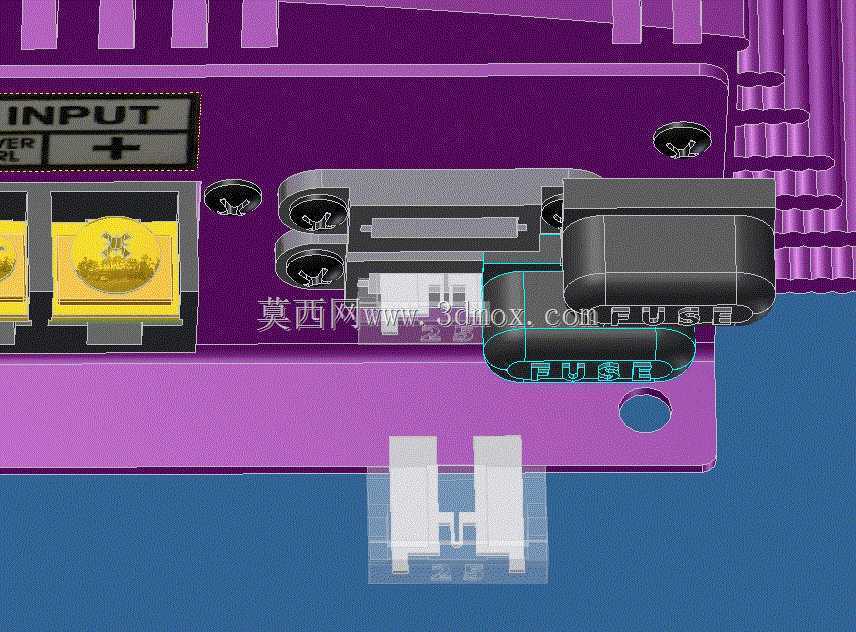

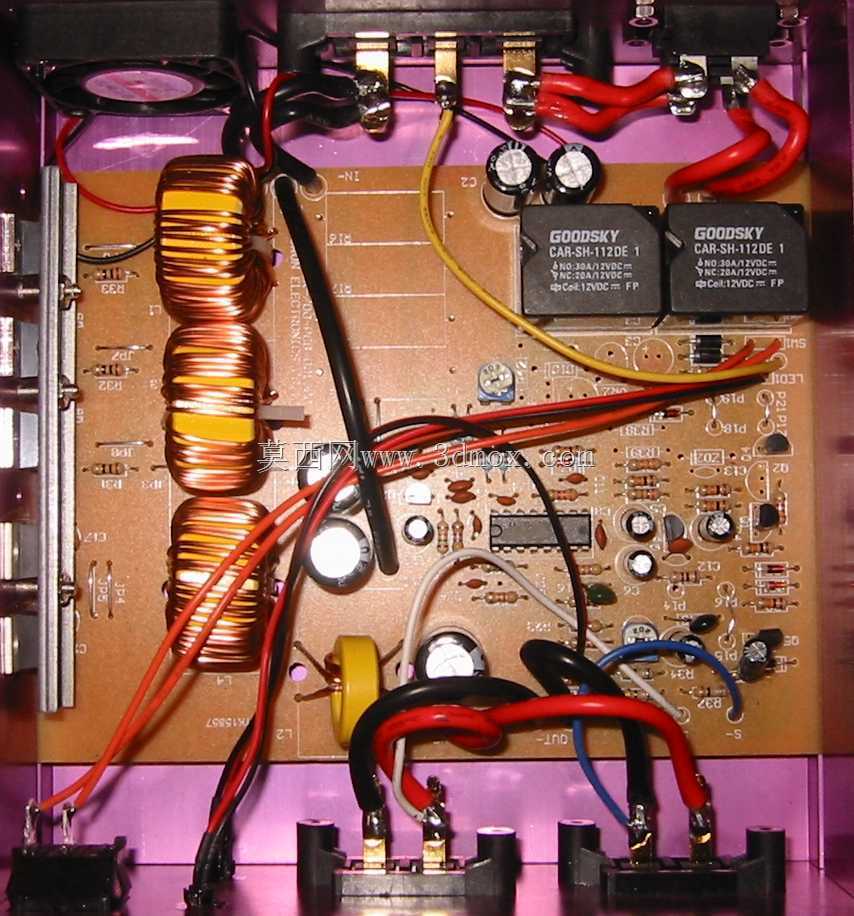

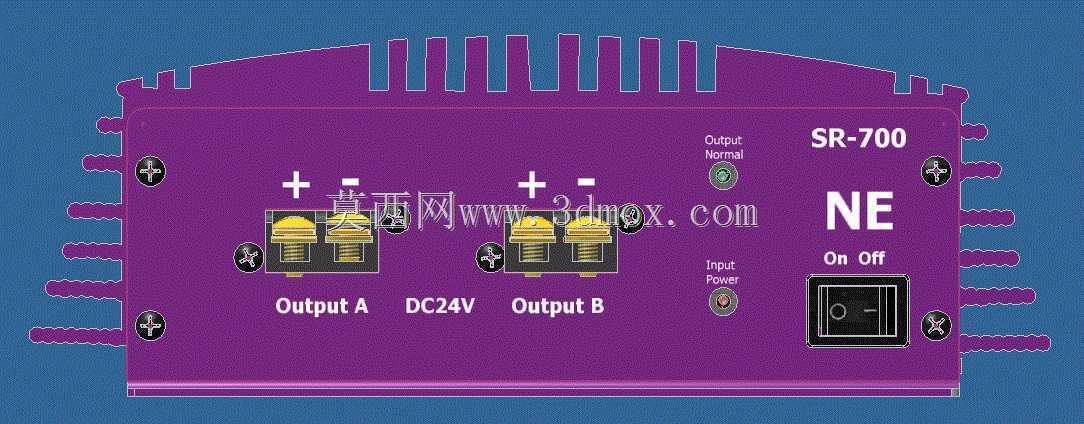

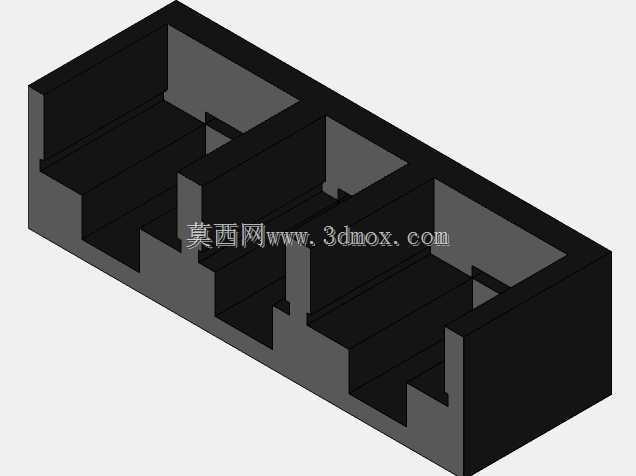

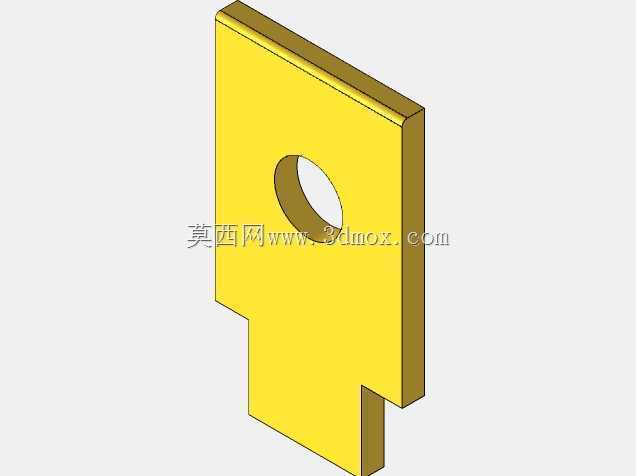

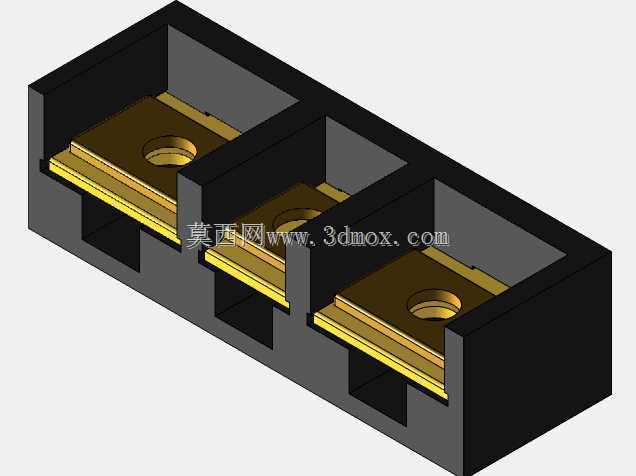

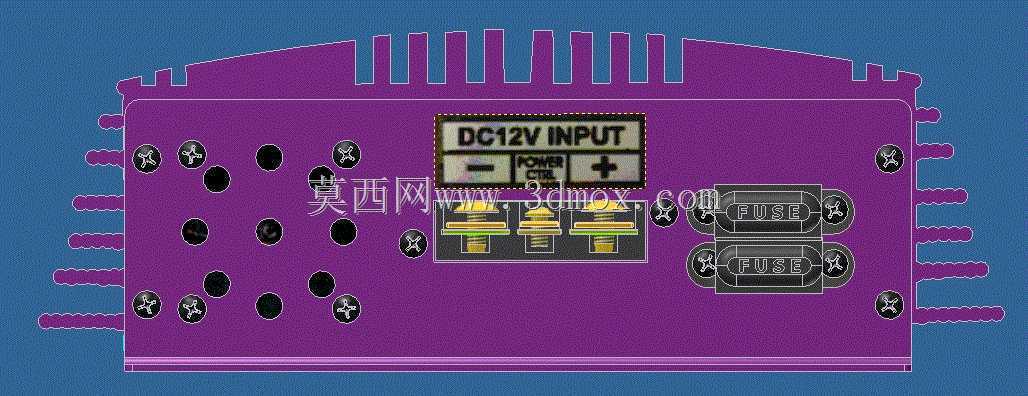

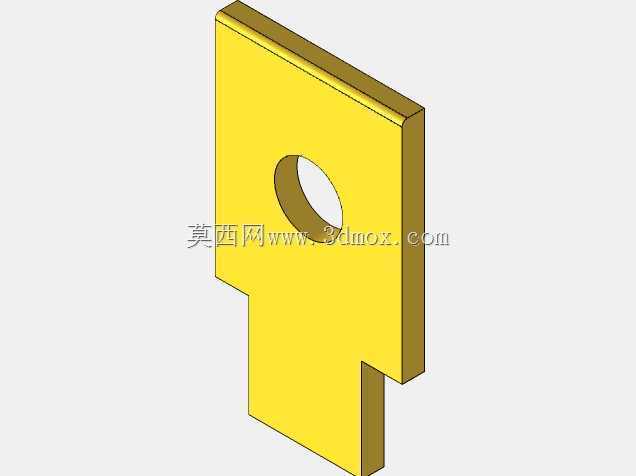

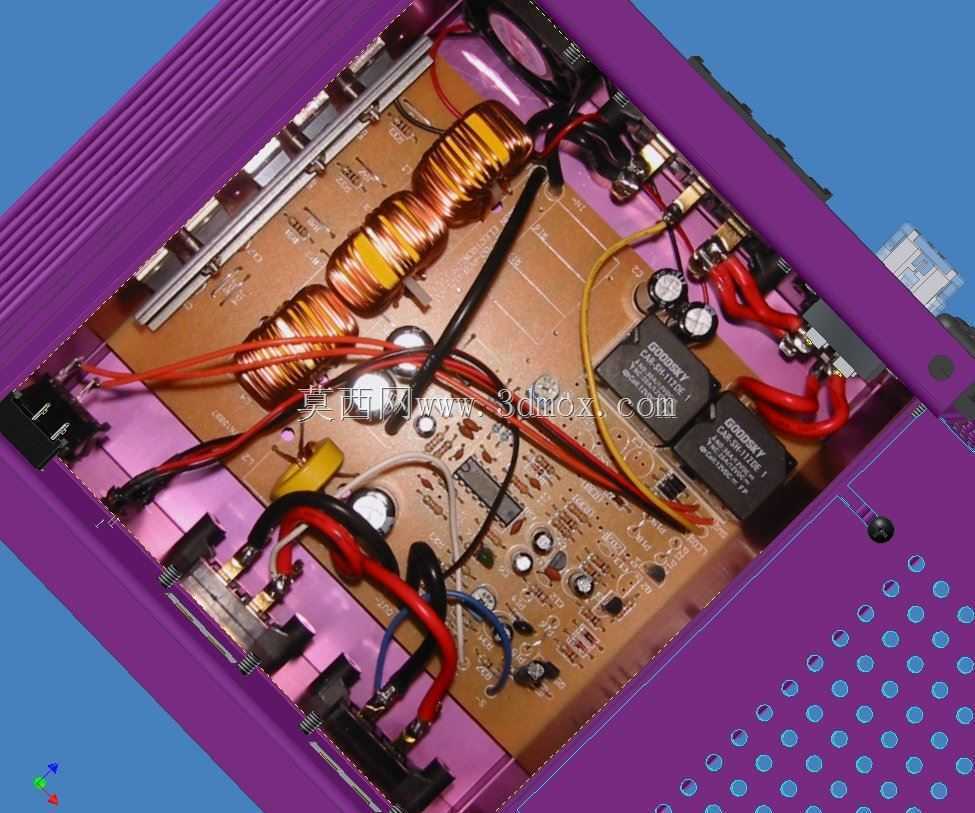

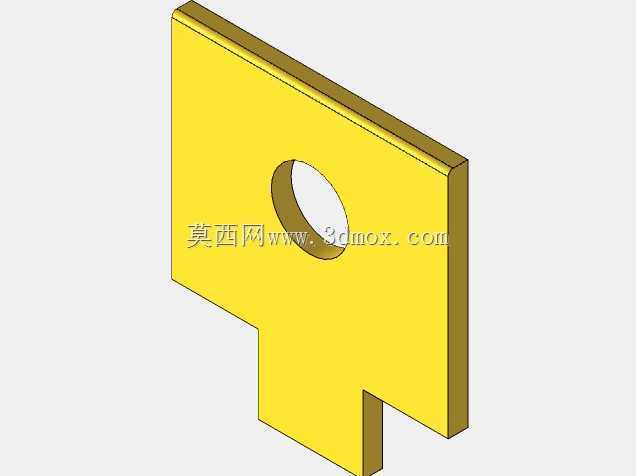

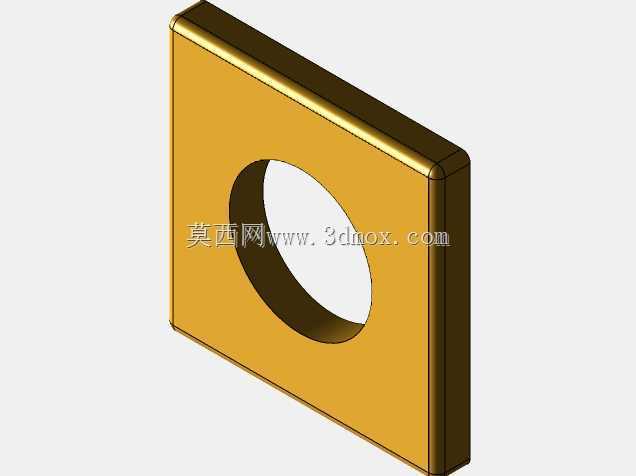

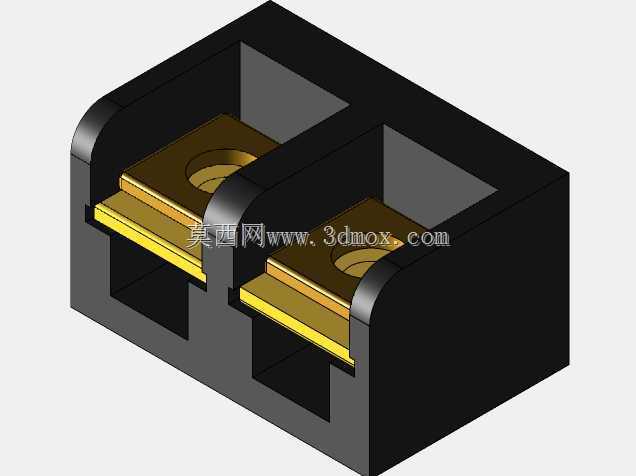

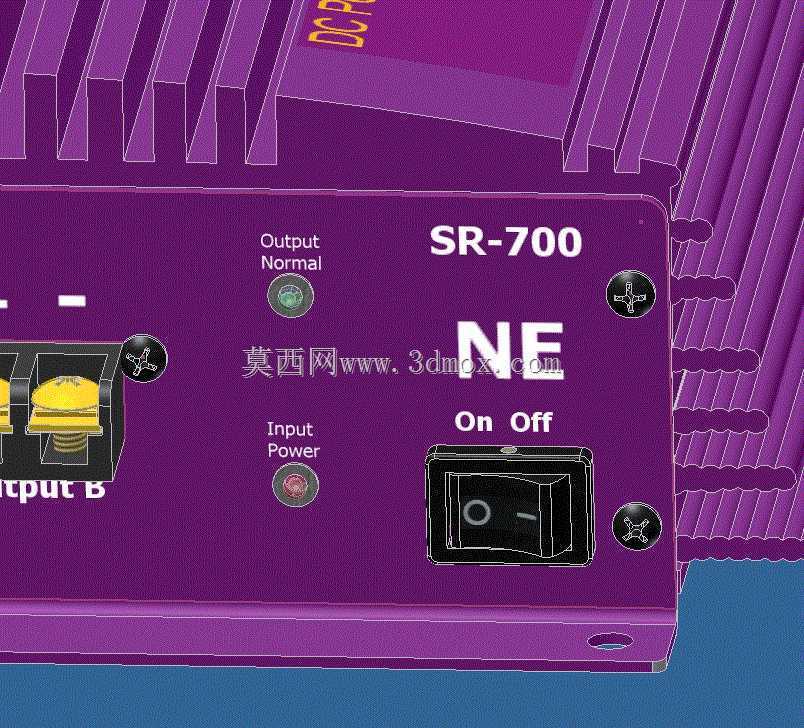

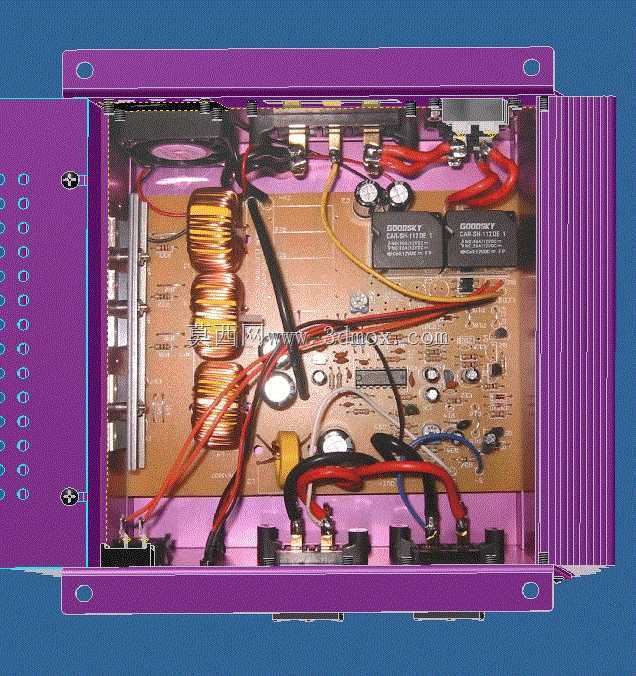

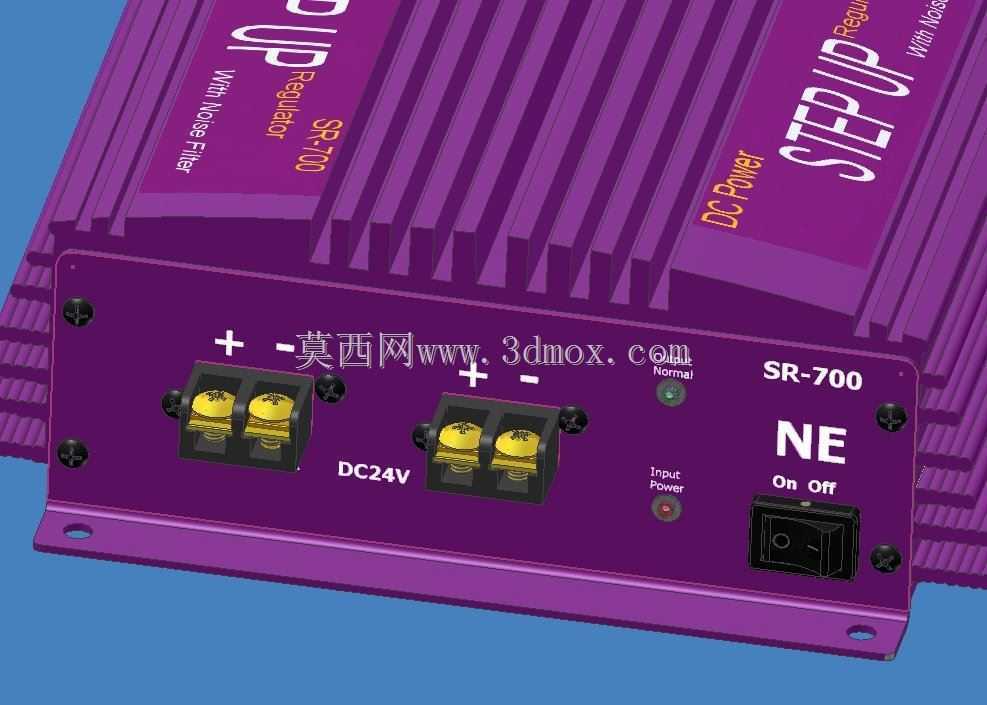

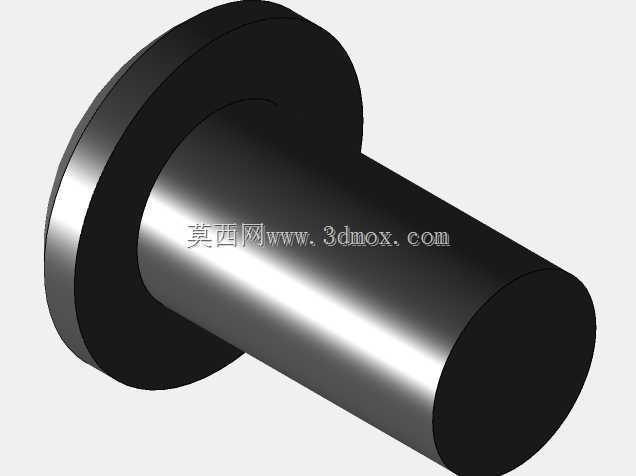

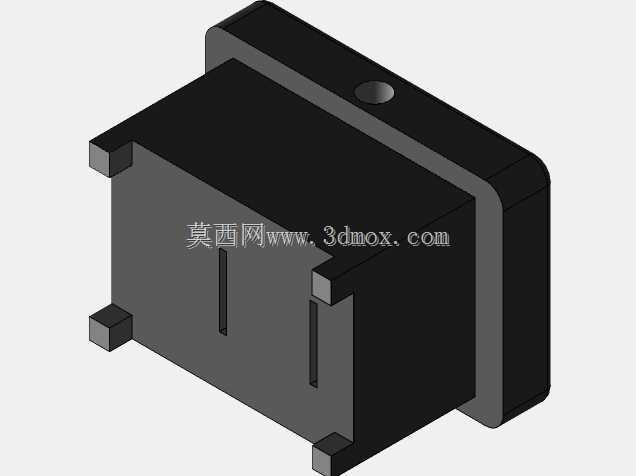

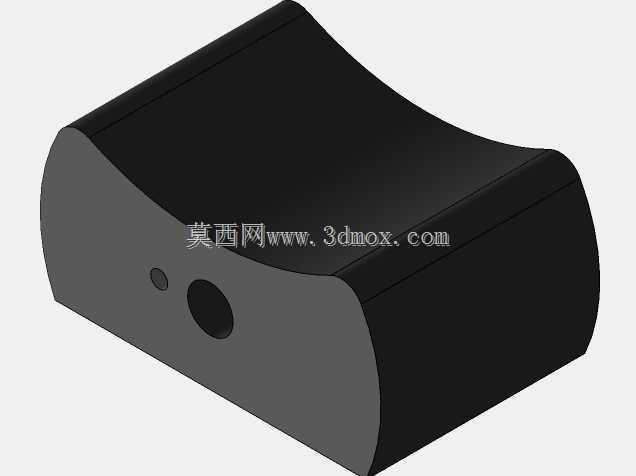

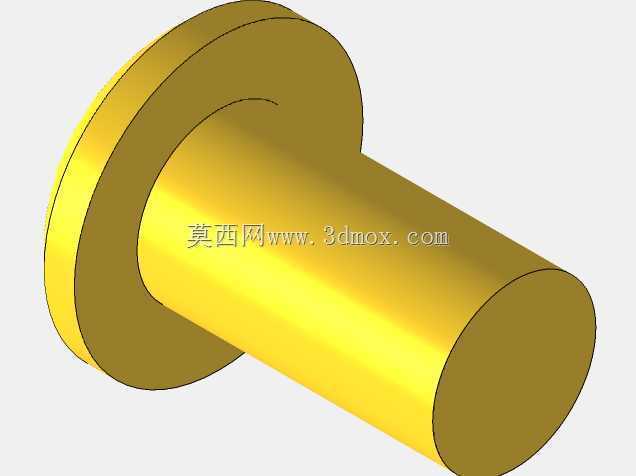

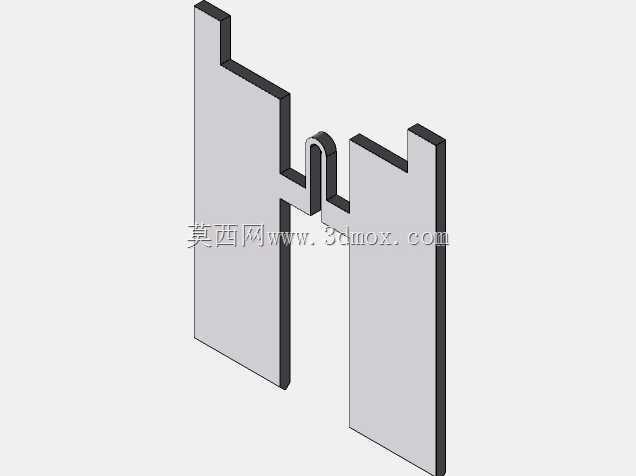

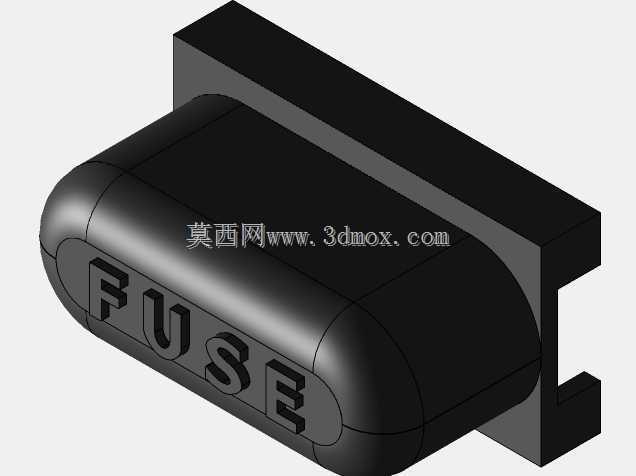

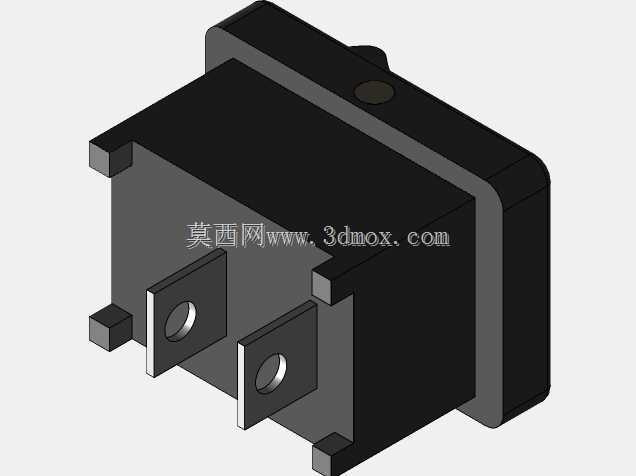

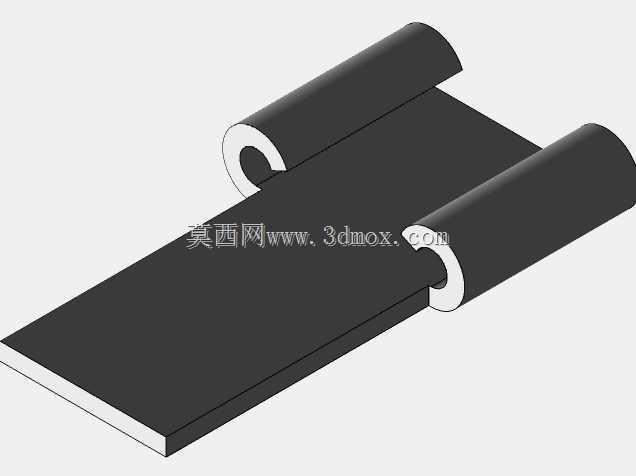

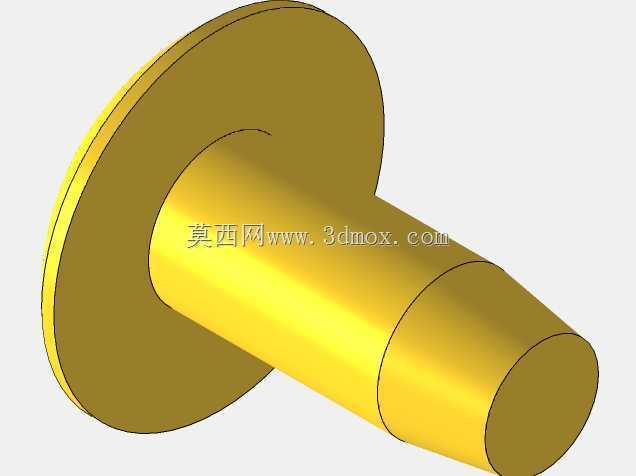

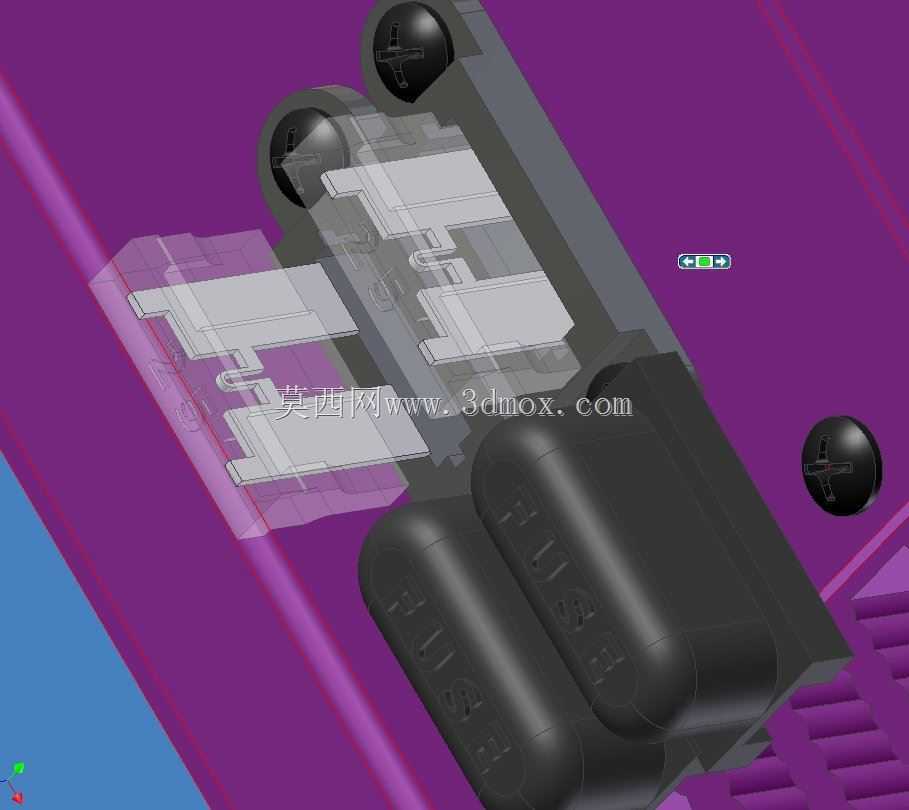

　　兼顾了壁挂、平面螺装、导轨卡装三种常见安装方式的固定需求，孔位间距按照通用工业电气安装的标准模数设置，可直接适配现有车载设备舱、户外配电箱内的安装位，无需额外打孔改造。装置的接口布局完全按照现场接线的操作逻辑排布：输入端与输出端采用大电流接线端子，端子旁设置清晰的极性标识与接线扭矩参考标识，端子外部预留足够的手部操作空间，即使佩戴绝缘手套也可完成接线操作；信号与调节接口设置在端子侧方，采用带锁紧结构的接插件，避免车辆行驶过程中的振动导致接插件松脱。从内部结构的设计逻辑来看，建模阶段已经预留了功率板、滤波电容、电感元件的安装空间，壳体内部设置多道定位筋条，电路板可直接沿筋条滑入壳体后通过端部螺丝固定，无需额外设计固定支架，

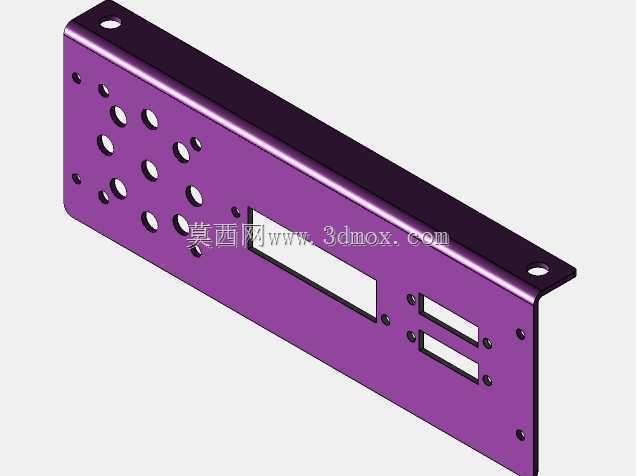

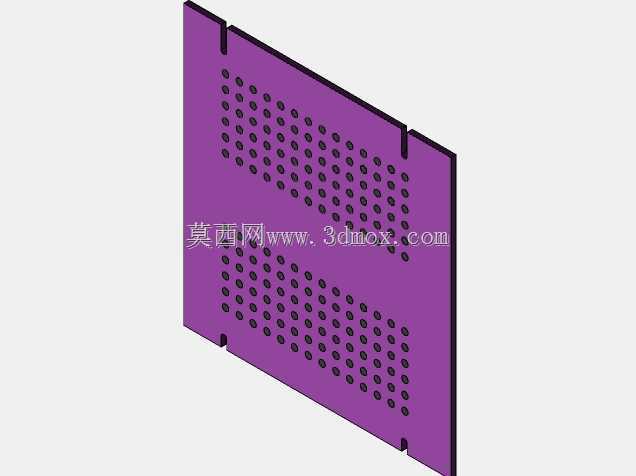

　　减少装配环节的零件数量；输入端与输出端均预留了EMI滤波元件的安装位置，可根据实际使用场景的电磁兼容要求选配滤波组件，抑制车载供电系统中的尖峰电压、脉冲干扰对后级设备的影响，同时避免升压电路自身的开关噪声串入原车供电网络。装置的整体外形尺寸控制在紧凑型区间，长度方向预留的接线弯曲空间可适配10平方毫米以内的多股铜芯线缆接入，壳体边角做圆弧钝化处理，避免安装过程中划伤操作人员手部，也减少设备舱内其他线缆被棱角割破绝缘层的风险。在结构强度设计上，铝型材壳体的壁厚满足车载设备的振动冲击要求，可承受车辆行驶过程中持续的随机振动而不出现壳体变形、内部元件移位的问题，端部盖板采用嵌入式安装结构，配合密封胶条可达到基础的防尘防泼溅等级，

　　适配发动机舱外的车载设备安装、户外临时供电箱内安装等多场景使用需求。建模过程中对所有装配间隙做了公差匹配，壳体与端盖、接插件与安装孔、端子与壳体之间的配合间隙均按照批量生产的注塑、机加工公差范围设置，可直接用于后续的结构手板打样、开模生产参考，无需二次调整结构尺寸。
