机械润滑用塞帽罐密封结构设计

　　在各类工业机械的润滑系统布局中，这类塞帽罐结构常被布置在轴承座、齿轮箱、滑动导轨副等需要定期补充润滑脂的位置，作为润滑介质存储与加注的过渡密封部件，避免设备运行过程中润滑脂受外界粉尘、切削液飞溅污染，同时防止润滑介质在设备振动工况下出现渗漏。从实际使用场景来看，这类部件多应用在低速重载的传动部件润滑点位，比如带式输送机的托辊轴承端、小型减速机的注油位、普通车床的溜板箱润滑点，不需要配套复杂的集中润滑管路，就能实现单点润滑介质的暂存与密封，日常维护时仅需打开塞帽即可补充润滑脂，操作门槛低，适合离散分布的润滑点位使用。

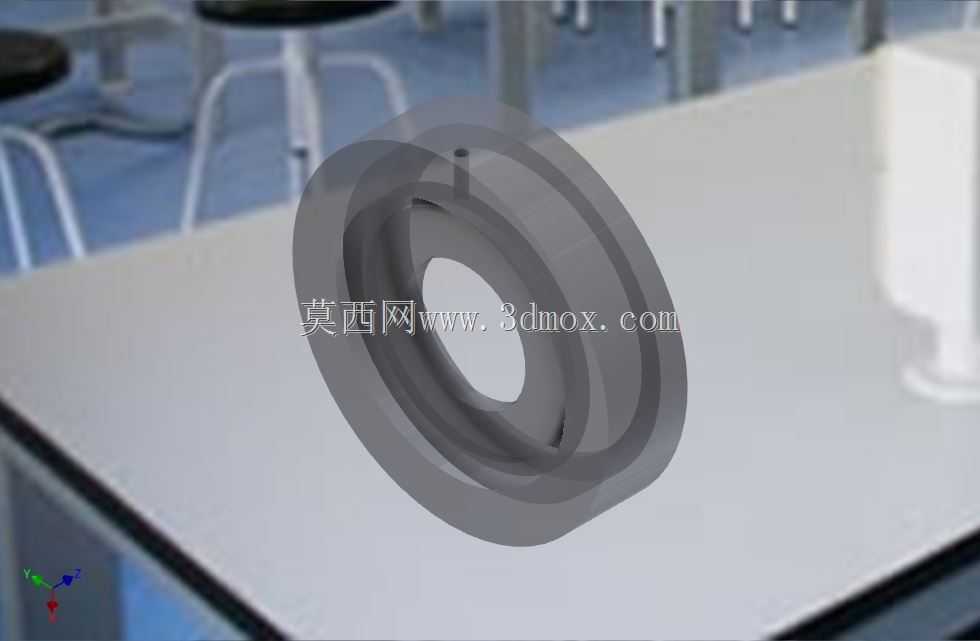

　　从结构设计逻辑来看，该塞帽罐采用同轴回转体结构，主体为带中心通孔的环形基座，外侧配套扣合式的塞帽盖，基座与塞帽之间采用小间隙配合加锥面定位的结构，既保证日常开合的便捷性，又能在设备运行振动时避免塞帽意外松脱。基座的下端设置有与安装位适配的外螺纹段，可直接拧入预设在设备壳体上的内螺纹安装孔，安装时无需额外的紧固件，仅需在螺纹段缠绕密封生料带即可实现结合面的静密封，适配绝大多数壁厚在5-12mm的设备壳体安装需求。塞帽的外侧设计有滚花防滑纹理，维护人员徒手即可完成开合操作，不需要借助扳手等专用工具，在设备日常点检的过程中就能快速完成润滑脂补充作业。

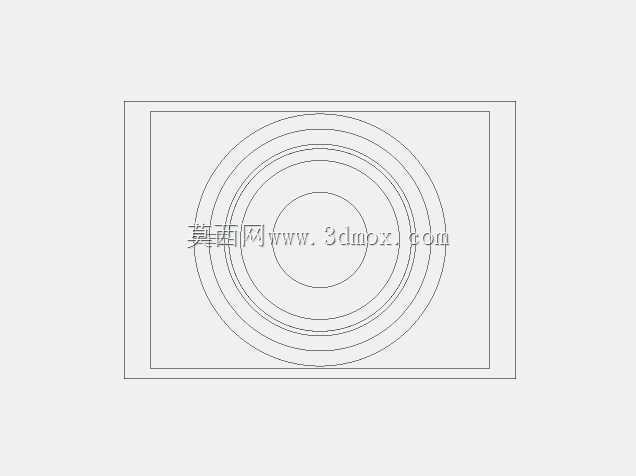

　　从尺寸边界来看，该塞帽罐的整体外径控制在42mm，总装配高度为28mm，其中基座嵌入设备壳体的螺纹段长度为10mm，外露部分高度为18mm，不会与周边的传动部件、管线产生运动干涉，适合在设备内部空间紧凑的点位安装。中心通孔的直径为12mm，既可以满足常规黄油枪枪头的插入加注需求，也能作为润滑脂缓慢渗入摩擦副的通道，通孔内部没有设置额外的单向阀结构，依靠润滑脂本身的粘稠度实现自然密封，不会出现润滑脂大量泄漏的问题，同时在设备运行过程中，摩擦副产生的微量温升会让润滑脂流动性小幅提升，持续向摩擦面渗透，保证润滑的持续性。

　　在功能特性上，该塞帽罐除了基础的密封与润滑介质暂存功能外，还可以作为润滑点位的目视标识，统一规格的塞帽罐布置在设备各个润滑点，能帮助维护人员快速识别需要定期补脂的位置，避免出现漏补、错补的问题。塞帽与基座的配合面设计有1:20的锥度，长期使用出现磨损后，塞帽会在自身重力与设备振动的作用下自动下沉补偿磨损量，延长部件的整体使用寿命，不需要频繁更换密封件。材质选择上适配常规工业环境的使用需求，采用耐油脂的工程塑料注塑成型，不会与锂基脂、钙基脂等常规润滑脂产生溶胀反应，同时具备一定的抗冲击性能，日常维护过程中轻微磕碰不会出现开裂破损的问题。

　　设计过程中重点考虑了通用互换性，所有配合尺寸均参照通用机械润滑附件的行业规范设计，可直接替换市面上同规格的老式油杯、塞帽结构，不需要对设备原有安装孔进行二次加工，降低设备改造与维护的成本。针对部分存在切削液喷淋的加工设备使用场景，塞帽的扣合边缘设计有一圈高度为2mm的挡边，可阻挡大部分飞溅的切削液进入罐体内部，避免润滑脂被乳化失效。在三维建模过程中，对所有的配合面都做了圆角过渡处理，没有尖锐的棱角，既避免安装维护过程中划伤操作人员，也能减少注塑生产过程中的应力集中问题，提升零件的成型良品率。整体结构没有复杂的异形曲面，采用常规的车削或者注塑工艺即可批量生产，加工难度低，生产成本可控，适合作为通用机械配件大规模配套使用。
