平行轴定轴式变速箱传动总成结构

　　这套平行轴定轴式变速箱传动结构，在中小功率工业传动场景里有着非常普遍的适配性，常见于轻工输送线、小型机床进给单元、农用辅助作业机具、实验台架动力切换模块这类需要多档转速输出的场合。整套结构的核心逻辑是通过三根平行布置的传动轴，搭配不同齿数的啮合齿轮副，在输入转速固定的前提下，切换不同齿轮啮合组合，输出多档不同的转速与扭矩，匹配负载端不同工况的动力需求。

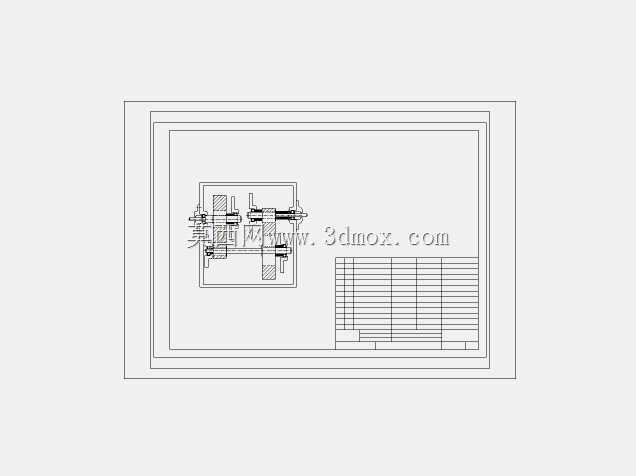

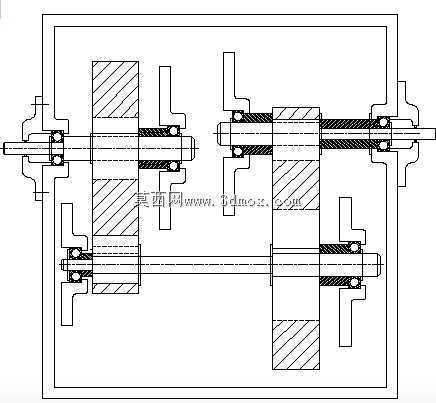

　　从实际装配边界来看，三根轴沿箱体内部空间分层排布，输入轴从箱体一侧侧壁伸出，作为动力接入端，输出轴从箱体对侧侧壁伸出，对接负载端联轴器或者带轮，中间轴完全布置在箱体腔体内，仅通过两端轴承完成径向与轴向定位。箱体作为整个传动机构的承载基体，内壁预留了对应轴承座的安装止口，轴系两端的深沟球轴承分别嵌装在箱体侧壁的轴承孔内，轴承外侧通过端盖压紧定位，既约束轴系的轴向窜动量，也能封闭箱体腔体，避免内部润滑脂外泄，同时阻挡外部粉尘、切削液进入啮合区域。

　　齿轮副的排布经过传动比匹配校核，每一组啮合齿轮的齿宽、模数都按照对应档位传递的扭矩量级设定，重载档位对应的齿轮齿厚更大、模数更高，啮合接触面积也相应增加，避免大扭矩工况下出现齿面压溃、断齿风险。轴上的滑移齿轮通过花键与传动轴配合，可沿轴向滑动，换挡时滑移齿轮移动到对应位置，与相邻轴上的固定齿轮完成啮合，不同的啮合组合对应不同的传动比，进而实现输出转速的档位切换。轴系上所有回转零件的轴向位置都通过轴肩、套筒、轴承内圈完成定位，齿轮端面与轴肩贴合，保证齿轮啮合时的齿向对齐度，避免出现偏载导致的局部齿面磨损加剧。

　　设计过程中首先要确定的是轴系的中心距，平行轴之间的中心距直接由啮合齿轮的分度圆半径之和决定，中心距公差需要严格控制在齿轮侧隙允许的范围内，中心距过大则齿轮啮合侧隙超标，传动时会产生明显冲击噪音，中心距过小则齿轮啮合卡滞，运转时齿面摩擦阻力急剧上升，甚至出现运转卡死。其次要校核轴的挠度，轴在齿轮啮合力的作用下会产生微小弯曲变形，如果轴的跨距过大、轴径设计偏细，满载工况下轴的挠曲量超过允许值，就会导致齿轮啮合沿齿宽方向接触不均，边缘载荷集中，大幅缩短齿轮使用寿命。

　　箱体的内腔轮廓需要预留足够的润滑空间，齿轮下部可以浸入箱体内的润滑油油面，运转时齿轮带油飞溅，对所有啮合齿面、轴承滚动体进行飞溅润滑，不需要额外配置强制润滑管路，结构非常简洁，维护时只需要定期更换箱体内润滑油即可。箱体侧壁的轴伸位置配置了密封件，防止润滑油从轴与端盖的配合间隙渗漏。外部安装接口方面，箱体底部预留了安装固定的法兰面与螺栓孔，可以直接固定在设备机架的安装基准面上，输入轴、输出轴的轴伸长度、键槽尺寸都按照通用传动接口标准设计，能够直接对接标准联轴器、带轮或者链轮，不需要额外做转接改造。

　　整套传动结构的布局紧凑，三根轴在箱体内错落排布，在有限的箱体空间内实现了多档位传动比切换，没有多余的复杂构件，所有零件都是机械传动领域的通用标准件类型，加工工艺性好，齿轮可以通过滚齿、剃齿工艺完成加工，轴类零件通过车削、铣花键、磨削工序即可达到尺寸精度要求，箱体采用铸铁铸造后铣削轴承孔与安装基准面，工艺成熟，制造成本可控。在做三维结构建模时，需要严格对齐每一对齿轮的啮合相位，保证齿侧间隙符合设计要求，同时校验所有运动零件在换挡滑移、回转过程中不存在干涉，滑移齿轮在轴向移动的全行程内，不会和相邻轴上的齿轮、箱体内壁发生碰撞，轴承、端盖、密封件的装配顺序也需要在结构设计阶段提前规划，保证后续实际装配时零件可以顺利装入，没有装配工艺障碍。
