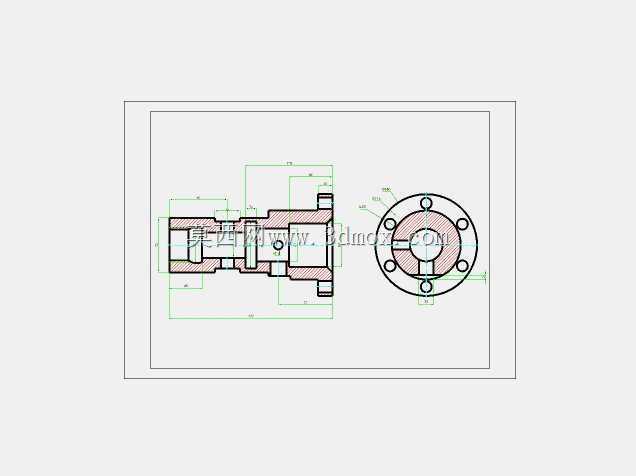

交流稳压器轮缘法兰连接结构工程图纸

　　在输配电末端稳压设备的结构体系中，轮缘作为交流稳压器核心腔体的端接密封部件，直接决定了设备运行过程中的腔体密封性能、轴向定位精度以及长期运行的结构可靠性，是稳压设备装配环节中不可忽视的关键受力零件。从实际应用场景来看，这类轮缘结构多应用于中小容量干式交流稳压器的绕组端部固定、调压机构腔体封盖位置，既要承担绕组轴向窜动带来的周期性载荷，也要适配户外、工业车间等复杂工况下的防尘、防凝露密封要求，部分应用在工业产线配套稳压设备上的轮缘，还需要兼顾一定的电磁屏蔽效能，避免外部电磁干扰影响稳压器内部采样电路的检测精度。

　　从结构设计逻辑来看，该轮缘采用法兰式一体化成型结构，主体为带中心通孔的圆盘式构型，中心通孔尺寸匹配稳压器中心轴的穿装公差，通孔内壁设计有阶梯式定位止口，安装时可直接与腔体端部的定位凸台实现间隙配合，配合公差控制在H7/h6区间，既可以保证装配阶段的快速对位，也能避免运行过程中出现径向偏移。法兰端面上沿圆周方向均匀布置6个螺栓穿装孔，孔位分布与稳压器腔体端部的螺纹孔位置完全对应，螺栓孔周边设计有局部加厚的凸台结构，用于分散螺栓预紧时的局部压应力，避免长期应力集中导致法兰端面出现蠕变变形，影响密封性能。

　　在密封结构设计上，法兰端面靠近中心止口的位置预留了环形密封槽，槽体截面为矩形，可适配标准O型橡胶密封圈，装配时密封圈压缩量控制在20%-25%区间，既可以保证足够的密封比压，也不会因为压缩量过大导致密封圈过早老化失效。轮缘的轴向连接段采用阶梯轴式结构，不同轴段的直径差形成的轴肩可分别用于定位绕组端部的绝缘端板、调压滑环的支撑轴承，轴段表面的粗糙度要求控制在Ra1.6以内，减少与绝缘件、轴承内圈配合时的装配磨损，同时保证轴承运行时的同轴度要求，避免滑环出现偏磨导致调压接触不良。

　　从安装边界尺寸来看，该轮缘的法兰盘外径适配稳压器腔体的外径尺寸，安装后法兰外圆与腔体外圆的同轴度公差不超过0.05mm，保证设备整体外观的齐整性，也避免突出结构在设备运输、安装过程中出现磕碰。螺栓孔的中心圆直径根据螺栓规格匹配设计，既保证相邻螺栓之间有足够的扳手操作空间，也避免孔位过于靠近法兰外边缘导致安装时出现边缘开裂问题。轮缘的轴向总长度根据腔体内部绕组端部到腔体外端面的距离确定，装配后轮缘的外端面与腔体端面齐平，不会额外增加设备的轴向安装尺寸，可适配原有稳压设备的安装柜体空间，无需对原有柜体进行改造即可实现替换安装。

　　在实际选型匹配过程中，设计人员需要重点核对轮缘中心通孔的直径、法兰螺栓孔的分布参数、密封槽的尺寸规格，确保与现有稳压器的腔体结构、轴系尺寸完全匹配，避免出现装配干涉问题。同时要注意轮缘连接段各轴肩的轴向位置尺寸，保证装配后绕组的轴向压紧力符合设计要求，既不能因为压紧力过大导致绕组绝缘层受压破损，也不能因为压紧力不足导致绕组运行过程中出现松动移位。对于应用在高海拔、高湿度工况下的轮缘结构，还需要在法兰端面增加导电密封衬垫，兼顾密封性能与电磁连续导通要求，避免静电积累影响设备运行安全。

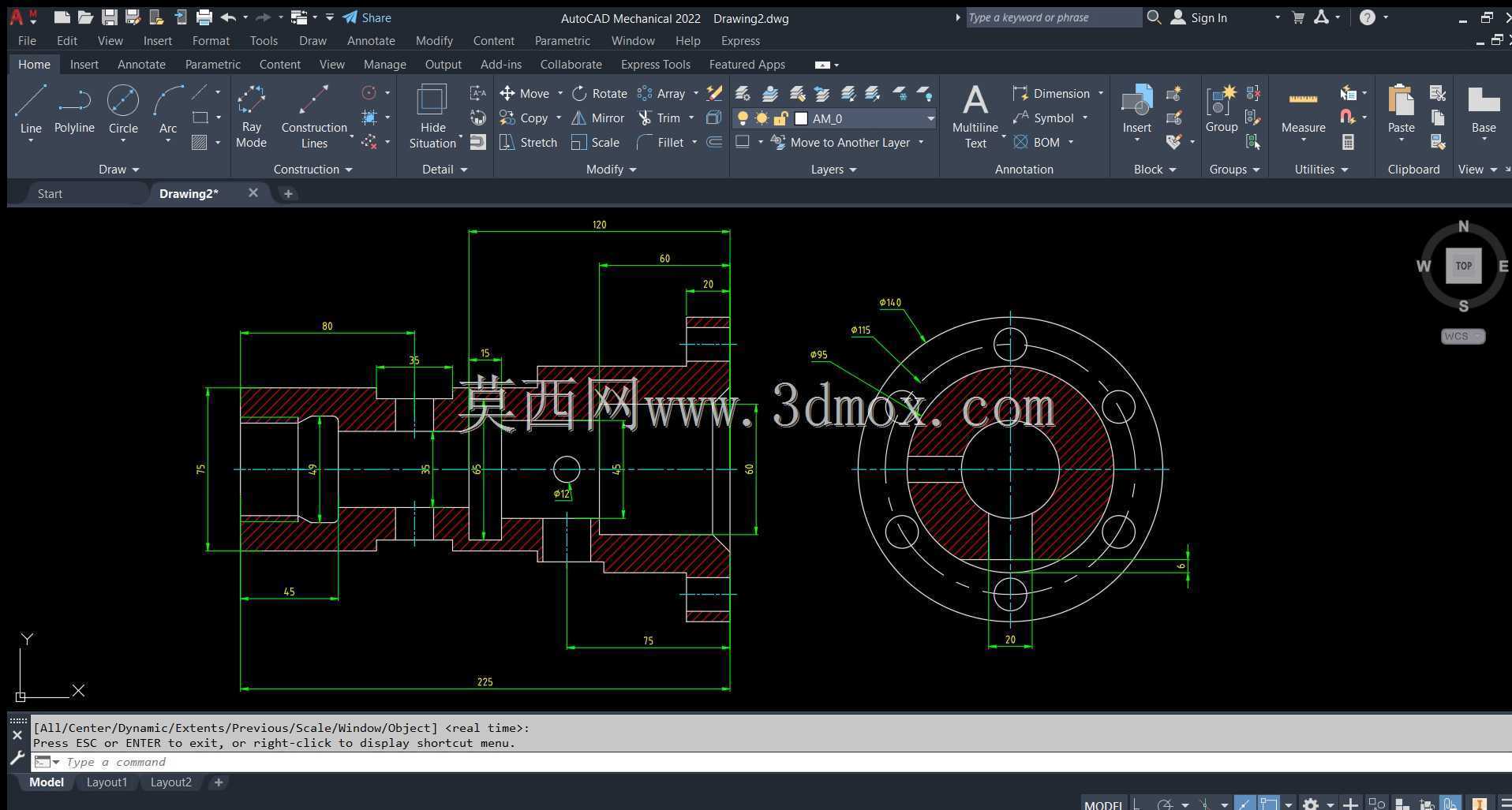

　　从建模还原的角度来看，这类轮缘结构的建模重点在于各阶梯轴段的同轴度约束、螺栓孔的圆周阵列参数、密封槽的截面尺寸精度，建模过程中需要重点关注各倒角、退刀槽的细节处理，这些工艺结构虽然尺寸不大，但直接影响零件的加工工艺性，比如轴段端部的1×45°倒角可方便装配时的导向，螺栓孔两端的倒角可去除加工毛刺，避免装配时刮伤螺栓螺纹。在工程图绘制阶段，需要明确标注各配合尺寸的形位公差要求，包括法兰端面的平面度、中心通孔与法兰端面的垂直度、各螺栓孔的位置度，这些公差参数直接决定了零件最终的装配性能，是加工过程中需要重点控制的质量节点。
