立式磨机减速机框壳体结构设计

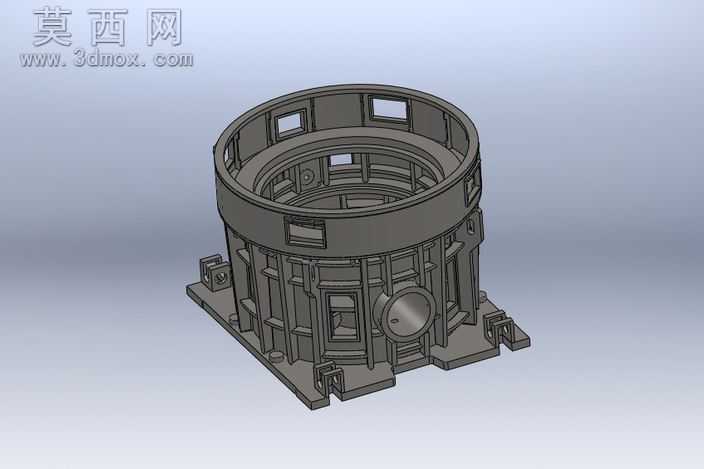

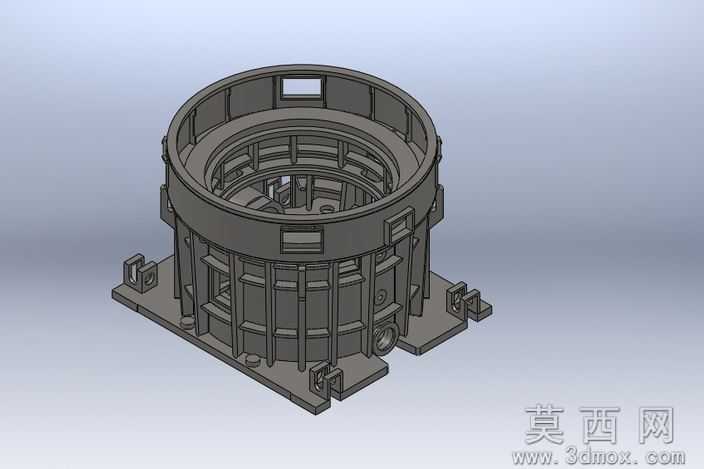

本作品为立式磨机配套的减速机框壳体三维模型，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范与立式磨机重载工况的使用要求，从结构合理性、加工工艺性、装配适配性多维度进行设计优化。模型整体为圆筒式框型结构，底部设置带安装孔的方形法兰底座，用于与磨机基座实现精准定位与刚性连接，底座上的安装孔位经过同轴度、位置度公差校核，可保证安装后整机的运行稳定性。壳体主体采用环形分层框式结构，侧壁设置多道纵横交错的加强筋结构，在不额外增加壳体整体壁厚的前提下，大幅提升结构的抗扭、抗弯承载能力，可适配立磨运行过程中产生的大扭矩、交变载荷工况，避免长期重载下出现壳体变形问题。壳体上部设置环形安装法兰，用于与减速机上部的传动端部件连接，法兰端面的密封槽、连接螺孔均按照标准密封要求设计，可保证装配后结合面的密封性能，防止润滑油渗漏。侧壁预留有多个观察窗、检修口与管路接口位置，既方便日常运维过程中对减速机内部齿轮、轴承部件的检查维护，也可适配润滑管路、测温测振传感器的安装需求。建模过程中对壳体的壁厚过渡、圆角处理均做了工艺优化，避免出现应力集中的尖锐棱角，所有铸造圆角、拔模斜度均符合砂型铸造的工艺要求，可直接对接后续的铸造生产流程。渲染阶段采用金属铸铁材质赋予模型，还原实际铸件的哑光金属质感，通过光影调整清晰展现壳体的内外结构层次、加强筋布局与接口位置，可直观呈现整体结构的设计细节。整个模型的各部分结构尺寸均经过干涉校验，与配套的减速机内部齿轮组件、轴承组件、输入输出轴部件可实现无干涉装配，完全满足立式磨机重载传动系统的壳体设计要求，可作为同类立磨减速机壳体设计、有限元分析、生产加工的参考三维模型使用。
