在铸造生产线的2D与3D工位协同作业场景中,这类离合器室构件承担着工位切换、动力通断控制的核心作用,是铸造工艺取件、合模、输送环节里实现动作联锁的关键执行部件。从实际产线运行逻辑来看,该构件需要在高温、多粉尘的铸造车间环境下长期稳定工作,因此结构设计上优先考虑了动作可靠性与抗形变能力,没有采用冗余的复杂曲面,所有配合面均预留了合理的公差带,适配铸造车间常规的检修维护精度要求。

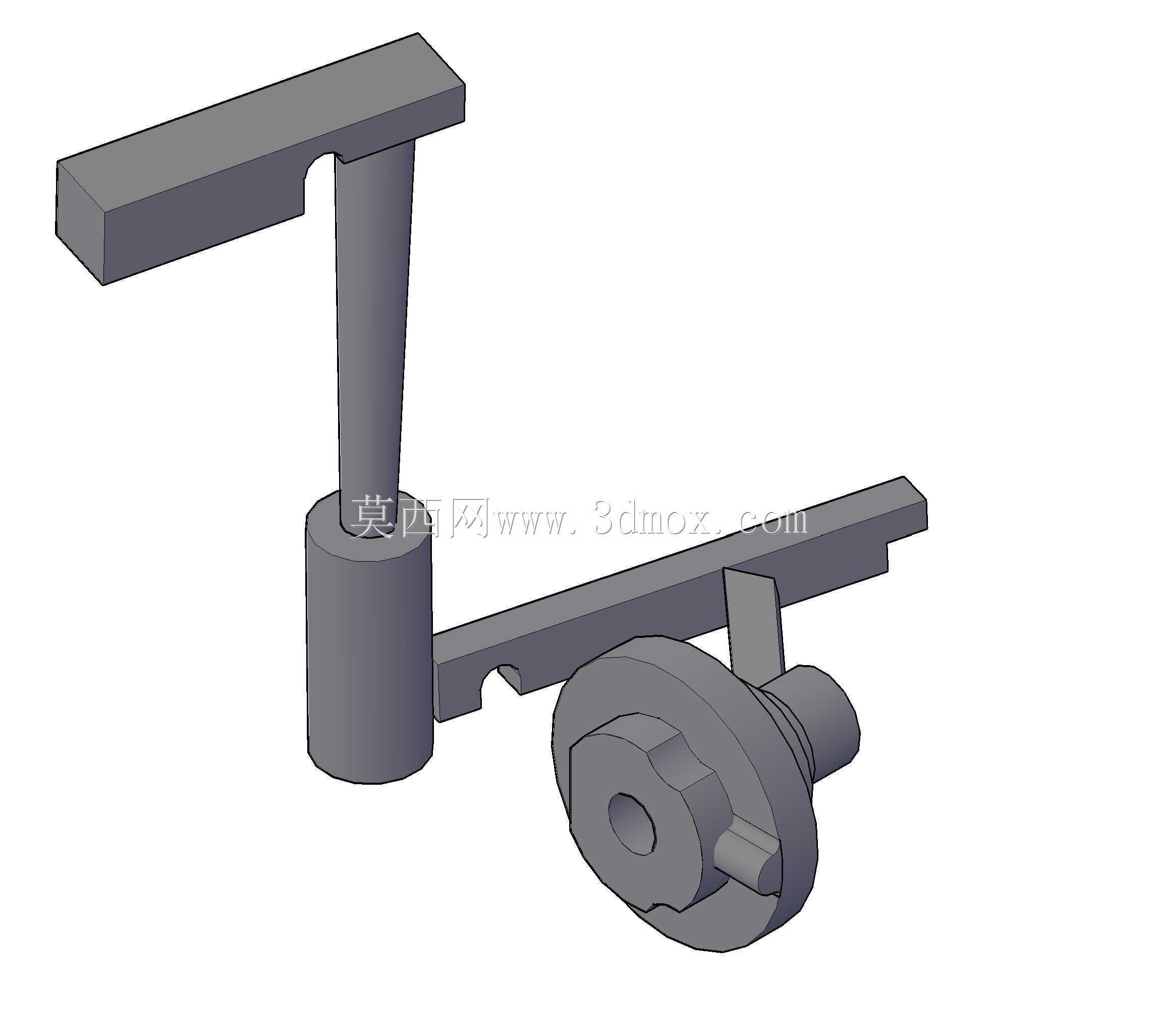

构件的整体布局围绕操作力传递路径展开:顶部的横向操作手柄采用等截面矩形结构,握持段长度适配单人单手操作的施力范围,操作人员站在工位侧方即可完成扳动操作,不需要额外探身或借助辅助工具,手柄与竖直传动杆采用过盈配合加定位销的连接方式,避免频繁操作后出现松动偏转。竖直传动杆的直径经过受力校核,能够承受操作时的最大扳动力矩,不会出现杆体弯曲变形的情况,杆体下端与圆柱基座配合,基座作为整个构件的安装基准,底部设置有同轴定位止口,安装时可以直接嵌入工作台面的预留安装孔,快速完成定位找正,基座侧面伸出的横向传动臂承担动力输出的作用,臂体上开设的缺口是与下游联锁机构的卡合位,当操作手柄扳动到指定位置时,缺口刚好卡入对应定位销,实现工位状态的机械锁止,避免误操作触发设备动作。
端部的轮式离合组件是整个构件的核心功能段,轮体中心的内六角孔用于与动力输出轴连接,侧面伸出的凸台是离合触发拨块,当传动臂带动轮体转动到设定角度时,拨块会推动离合拨叉完成动力接合或断开,轮体的厚度尺寸经过匹配计算,既保证与拨叉的接触面积足够,不会出现局部应力过大导致的磨损过快问题,又不会占用过多的轴向安装空间,给周边的管线、防护板预留出足够的布置余量。
从安装边界来看,整个构件的竖直高度适配常规铸造工位的操作台面高度,横向最大伸展尺寸控制在工位操作区的安全范围内,不会突出到人员通行通道造成磕碰风险,所有棱角位置均做了小尺寸倒角处理,既避免加工过程中出现应力集中,也能防止操作人员日常巡检时被锐边划伤。设计过程中没有采用特殊的定制型材,所有结构段都可以通过常规的圆钢、方钢切削加工完成,后期如果出现易损件磨损,车间维修班组可以直接利用现有库存材料加工替换,不需要专门定制非标配件,大幅降低了产线的运维成本。
在实际工况匹配上,该构件的动作行程经过反复校准,操作手柄的扳动角度控制在人体工程学舒适区间内,操作人员从初始位置扳动到锁止位置的行程不需要手腕过度弯折,长期重复操作也不会产生过度的肢体疲劳,同时整个传动路径的空程间隙控制在极小范围内,操作反馈清晰,操作人员可以通过手柄的阻力变化直接判断离合是否到位,不需要额外加装位置指示装置,简化了整个机构的结构组成,降低了故障发生概率。针对铸造车间多粉尘的环境特点,所有相对运动的配合面都设计了简易的防尘结构,基座与传动杆的配合间隙处预留了防尘毡圈的安装槽,可以有效阻挡铸造粉尘进入配合面造成磨粒磨损,延长构件的整体使用寿命。
