锈迹质感螺旋顶升承重螺丝千斤顶结构

　　在设备检修、小型构件安装、重型部件临时对位的现场作业场景里，这类螺旋式顶升构件的使用频率远高于很多同吨位级别的液压顶升设备，尤其是在无外接动力源、对顶升位移精度要求较高的工位，纯机械传动的结构不会出现液压类设备常见的泄压回落问题，作业可靠性更能得到保障。从结构设计逻辑来看，整个构件采用梯形螺纹作为核心传动副，相比普通三角螺纹，梯形螺纹的牙型角更小，传动过程中摩擦阻力分布更均匀，不仅能传递更大的轴向顶升力，还具备可靠的自锁特性，当摇臂停止施力后，顶升螺杆不会在负载作用下自行反向回转，无需额外加装锁止机构就能维持顶升高度，这一特性对于需要长时间保持支撑状态的作业场景至关重要，比如设备底座调平、构件焊接对位时，不需要额外增加支撑垫块就能保证位置稳定。

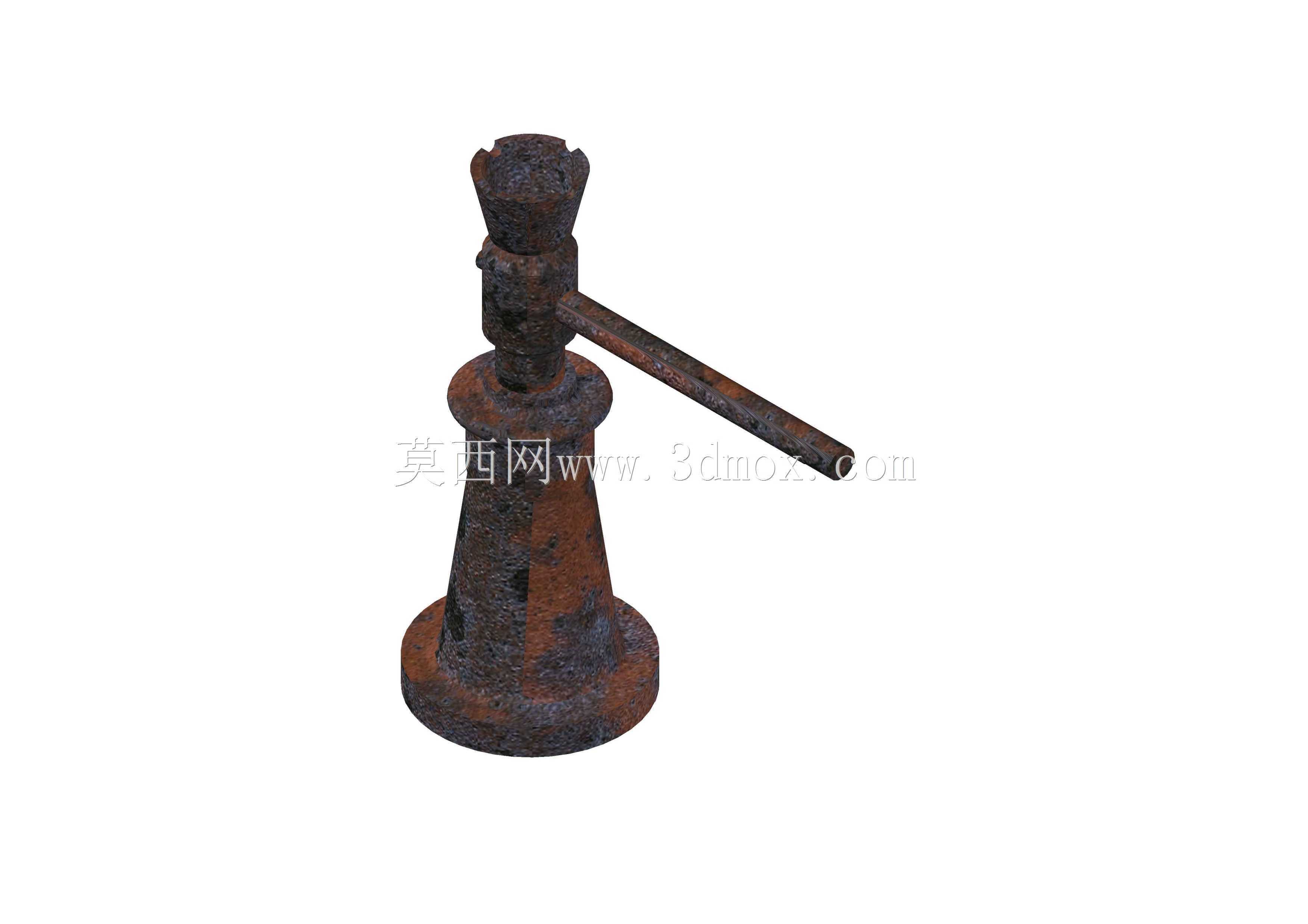

　　整体外形采用下宽上窄的锥台形底座设计，底座底面为平整的圆形接触面，作业时能将上部承受的负载均匀分散到支撑地面上，避免局部压强过大造成地面凹陷或者设备侧翻，底座与螺杆外套筒为一体化铸造成型，壁厚从下往上逐步收窄，既保证了底座部位的结构强度，又能控制整体构件的自重，方便单人转移搬运。侧面伸出的摇臂采用杠杆式设计，力臂长度经过匹配计算，单人在摇臂末端施加常规手动作用力时，就能通过螺纹副的力放大作用顶升数吨级的负载，摇臂与螺杆顶部的驱动端采用通孔插接配合，不需要使用时可以将摇臂拔出单独存放，减少整体收纳占用的空间，作业时如果遇到摇臂转动空间受限的情况，还可以在摇臂末端加装套管延长力臂，进一步降低操作所需的施加力。

　　从安装与使用的边界条件来看，这类顶升构件的最低收缩高度决定了它能适用的底部作业间隙，设计时螺杆的最大伸出长度与螺纹啮合长度做了严格匹配，当螺杆升到最高限位位置时，螺纹副的啮合圈数仍然能满足额定负载下的强度要求，不会出现螺杆脱扣、螺纹崩裂的问题。顶部的承托头采用带防滑齿的凹槽结构，与被顶升构件的底部接触时能增大摩擦力，避免顶升过程中构件滑移偏移，承托头与螺杆顶端采用活动铰接设计，即使被顶升构件的底面存在一定角度倾斜，承托头也能自适应贴合接触面，保证受力始终沿螺杆轴向传递，不会产生额外的侧向弯矩损坏螺纹副。

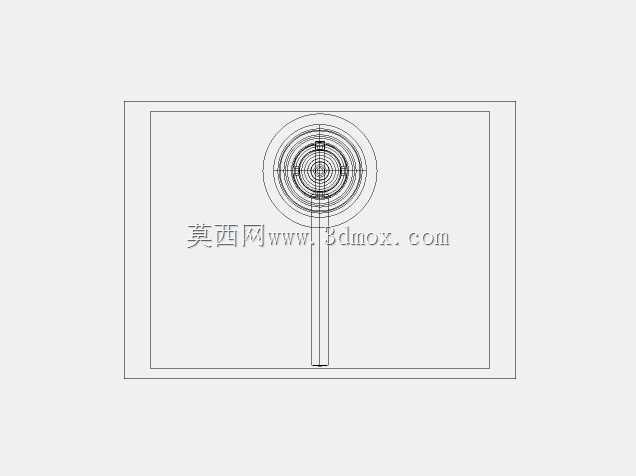

　　在实际建模过程中，这类结构需要重点关注螺纹副的配合间隙，间隙过大会导致顶升过程中存在空行程，影响顶升位移的控制精度，间隙过小则会增大转动阻力，甚至在负载作用下出现螺纹咬死的情况；同时外套筒内壁与螺杆的导向段需要保证足够的同轴度，避免螺杆伸出后出现偏摆，导致受力不均加剧螺纹磨损。另外，表面做旧的锈迹质感还原了这类工具在车间、工地长期使用后的真实外观，不同于全新设备的光滑漆面，长期使用后的表面氧化层、磕碰痕迹更符合一线作业工具的实际状态，在做场景化三维演示、作业流程模拟时，这种写实的外观能大幅提升场景的真实感，不会出现工具与作业环境违和的问题。

　　不同于大吨位的液压千斤顶，这类螺旋顶升结构的维护成本极低，不需要定期更换密封件、补充液压油，只需要定期在螺纹副表面涂抹润滑脂降低磨损，就能在很长的使用周期内保持稳定性能，即使在多粉尘、潮湿的恶劣作业环境下，简单的防护就能避免结构卡滞，这也是它在小型维修、安装工位被广泛使用的核心原因。在做结构校核时，需要重点验算螺纹牙的剪切强度与弯曲强度，同时核算底座承压面的压应力，确保在额定负载下各个部位的应力都在材料许用范围内，还要验证自锁角是否满足要求，保证螺纹导程角小于当量摩擦角，避免负载下自行回落的安全隐患。
