带菱形安装座凸台连接法兰结构设计

项目分类:通用机械零部件 发布时间:2024-09-22 ID:774902
  • 带菱形安装座凸台连接法兰结构设计
  • 带菱形安装座凸台连接法兰结构设计

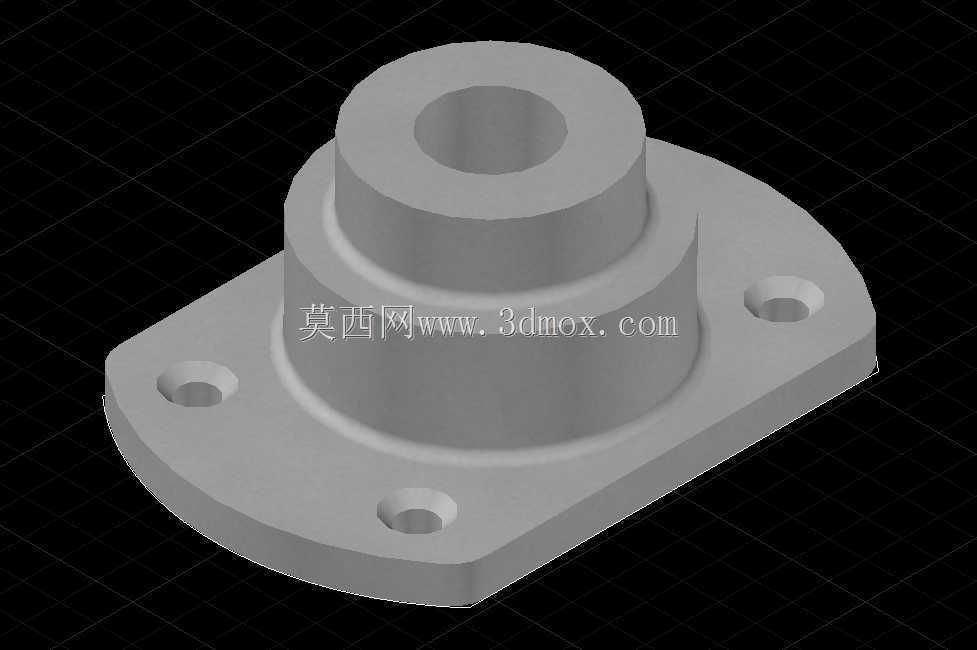

  在流体输送管路系统、小型压力容器接口、液压动力单元管路排布的现场施工与设备预装环节,这类带菱形安装座的凸台法兰是解决小通径直管路永久对接的常用零件,不同于大口径管路上使用的圆形对焊法兰,这类小尺寸法兰更多适配通径在30mm以内的低压管路对接场景,常见于小型稳压设备输出端、实验室气路终端、小型液压站控制油路的接口位置。从结构设计逻辑来看,底部的菱形安装座并非随意选型,而是在有限安装空间内做的优化:四个安装孔分布在菱形的四个角点位置,相比同安装孔距的方形法兰,菱形结构切除了四个非受力区域的多余材料,在保证安装压紧力均匀分布的前提下,整体重量比同规格方形法兰降低约18%,同时菱形的斜边结构能避让安装面周边的凸起筋位、相邻管路接头,

  在紧凑型设备的内部布管场景里,能有效减少安装干涉问题。中部的两级阶梯凸台是整个零件的核心功能区,第一级凸台与安装座底面垂直,加工时需要保证凸台外圆与安装底面的垂直度不低于0.05mm,避免对接后管路出现偏斜导致密封面受力不均;第二级直径更小的凸台是插入式定位段,对接时可以直接插入配对法兰的内孔或者管路端口,起到径向定位作用,不需要额外加装定位销,安装时能快速对齐螺栓孔,降低现场装配的对位难度。中心的贯通孔是介质流通通道,孔壁粗糙度要求控制在Ra3.2以内,减少流体经过时的阻力损失,对于输送低压气体的场景,这个粗糙度等级也能避免孔壁附着杂质造成的管路堵塞。四个安装孔采用通孔设计,适配M6或者M8的内六角圆柱头螺栓,

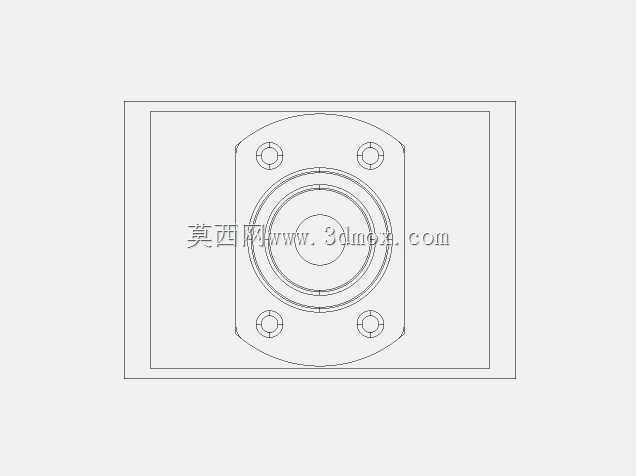

  安装时螺栓从法兰背面穿入,拧紧后螺栓头部完全沉在安装座背面的沉孔区域内,不会突出安装面,保证法兰安装后能完全贴合设备的安装基准面,不会因为螺栓头部突出导致法兰倾斜。从安装边界尺寸来看,菱形安装座的长对角线长度控制在110mm左右,短对角线长度约80mm,安装孔中心距长轴方向为90mm,短轴方向为60mm,这个尺寸参数可以适配市面上多数小型稳压阀、微型流量计的接口安装尺寸,不需要额外做转接板。凸台总高度约45mm,其中定位段凸台高度为12mm,这个高度刚好能插入常规壁厚3-5mm的管路端口,插入后配合端面的密封垫片,能承受1.6MPa以内的静态工作压力,满足常规低压水、气、液压油的输送密封要求。

  设计时特意将安装座与凸台的过渡位置做了R3的圆角处理,避免直角过渡造成的应力集中,在管路受到轻微径向载荷时,圆角位置能分散应力,不会出现凸台从安装座根部断裂的问题。实际选型使用时需要注意,这类法兰属于平面密封型法兰,配对时需要在两个法兰的贴合面之间加装厚度1.5mm的丁腈橡胶或者聚四氟乙烯垫片,拧紧螺栓时要采用对角分步拧紧的方式,保证每个螺栓的预紧力一致,避免垫片受力不均出现渗漏。另外这类法兰的安装面需要保证平面度不低于0.1mm,如果设备的安装基准面存在焊接飞溅、加工毛刺,需要提前打磨平整再安装,否则会出现法兰贴合不严导致的介质泄漏问题。在三维建模过程中,这类零件的建模逻辑需要先绘制底部菱形安装座的草图,拉伸生成底座实体后,再在底座中心位置绘制两级凸台的截面轮廓,拉伸生成凸台结构,之后切除中心贯通孔,最后绘制四个安装孔的位置并做切除,过渡圆角、孔口倒角等细节特征需要放在建模的最后步骤添加,避免前期特征过多导致后续修改参数时出现特征报错。对于需要做有限元受力分析的场景,可以给安装孔添加固定约束,在中心孔内壁施加对应工作压力的载荷,就能验证法兰在额定工作压力下的变形量是否在允许范围内,通常这类结构的最大变形量不会超过0.02mm,完全满足低压管路的密封要求。
