带隔油功能的一体式齿轮箱防护盖结构

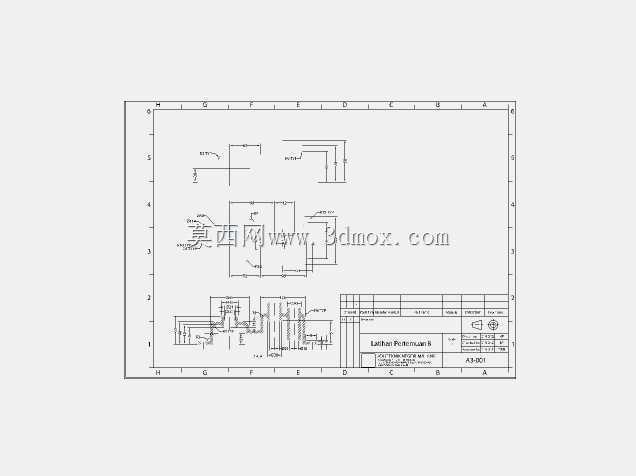

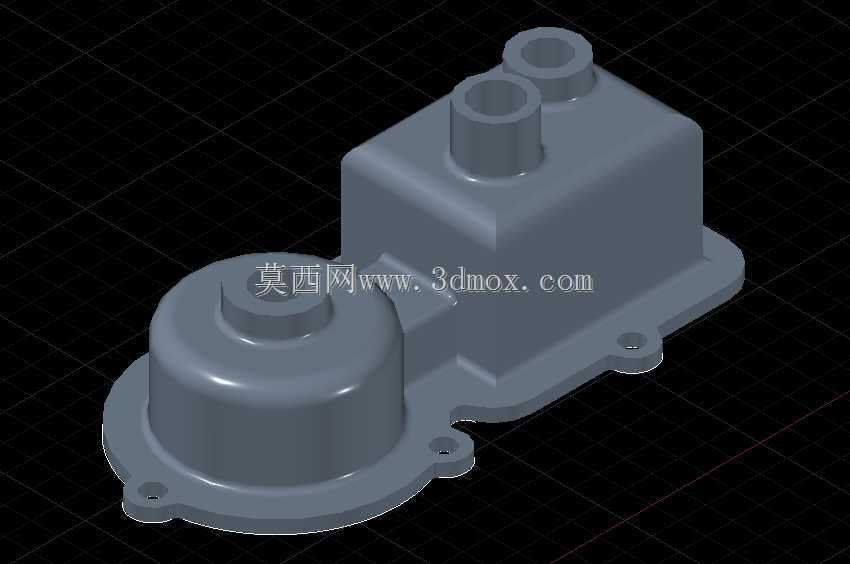

　　在动力传动系统的布局设计中，齿轮箱端盖的选型与结构设计直接决定了传动单元的运行稳定性与维护周期，很多现场出现的齿轮油渗漏、啮合副进尘卡滞问题，追根溯源都和端盖的结构设计缺陷、安装匹配度不足有关。这款一体式齿轮箱防护盖，针对小型集成式传动单元的使用场景做了结构整合，没有采用传统端盖加接线座分体装配的方案，而是将齿轮腔防护区域与接线腔体做了一体化成型设计，从根源上减少了结合面的渗漏风险点。从实际安装边界来看，该部件底部采用带安装耳的法兰式贴合结构，三个带通孔的安装耳沿底座轮廓均匀分布，安装孔位的同轴度公差控制在0.05mm以内，能够和箱体端面的定位销孔精准匹配，安装时不需要额外做适配性打磨，配合耐油橡胶密封垫就能实现端面的静密封，

　　避免齿轮油从箱体结合面渗出。齿轮腔防护区域采用圆弧过渡的鼓型结构，内腔轮廓完全匹配端部齿轮的回转轨迹，预留的安全间隙控制在1.5-2mm之间，既不会因为间隙过小造成齿轮运转时和端盖内壁发生刮蹭，也不会因为间隙过大导致腔体存油过多，增加齿轮运转的搅油阻力。和传统平面端盖不同的是，这个鼓型结构的内壁做了导油槽设计，齿轮运转带起的润滑油溅到端盖内壁后，会顺着导油槽回流到箱体内的油池区域，不会在端盖底部形成积油，进一步降低了渗漏的概率。考虑到部分传动单元需要集成转速传感器或者接线端子的需求，该部件在齿轮腔侧旁整合了两个凸起的柱状接线通道，通道内部和接线腔体连通，线缆穿过通道后可以直接接入腔体内的接线端子，通道内壁做了密封圈安装槽，

　　装配时配合O型密封圈就能实现线缆处的动密封，避免油气从线缆穿装位置泄漏。两个接线通道的高度根据常用线缆的弯曲半径做了优化，线缆接入后不会出现过度弯折导致的线皮破损问题，通道的内径尺寸适配常规的4-6mm外径的防护线缆，能够满足大部分小型传动单元的接线需求。在材质适配层面，该结构既可以采用压铸铝合金做高压成型，适配批量生产的轻量化传动设备，也可以采用铸铁材质做砂型铸造，适配重载、有冲击载荷的工业传动场景，两种材质的成型工艺都能保证结构的尺寸精度，不需要做过多的后期机加工就能满足安装要求。从实际应用场景来看，这类一体式端盖多用于小型减速电机、集成式传动单元、设备辅传齿轮箱的端部防护，相比分体式的端盖结构，一体化设计减少了零部件数量，

　　装配时的工序更简单，不需要在多个结合面涂覆密封胶，后期维护拆解时也不会因为密封胶残留造成结合面不平整的问题。设计过程中针对安装耳的受力做了有限元校核，在螺栓达到规定拧紧力矩的情况下，安装耳的变形量控制在0.02mm以内，不会因为长期受力出现开裂问题；两个接线柱的根部做了圆角过渡处理，避免应力集中导致的根部断裂，能够适应设备运行过程中的振动工况。整个部件的外轮廓没有尖锐的棱角，所有转角位置都做了R2以上的圆角处理，既方便铸造或者注塑过程中的脱模，也能避免装配过程中划伤操作人员。在密封性能的验证逻辑上，该结构的隔油层设计将齿轮腔和接线腔做了物理分隔，即使齿轮腔内部存在油压波动，油气也不会窜入接线腔体造成接线端子氧化接触不良，这一点在户外使用的传动设备上尤为重要，能够大幅降低接线故障的概率。安装时需要注意，箱体结合面的平面度需要达到IT7级以上，密封垫的厚度选择1.5mm的耐油丁腈橡胶垫，螺栓拧紧时采用对角分步拧紧的方式，保证端盖和箱体端面均匀贴合，避免局部间隙过大造成渗漏。日常维护过程中，不需要拆解端盖就能通过接线通道完成线缆的更换，大幅降低了维护的工作量，也避免了拆解端盖时杂质进入齿轮腔造成齿轮磨损的风险。
