SAKAGAMI活塞杆液压密封填料结构

　　在液压系统的往复运动副中，活塞与活塞杆处的密封是决定系统容积效率、运行寿命的核心部件，这款密封填料针对中高压工况下的往复动密封场景设计，可适配工程机械液压油缸、工业液压站执行缸、机床液压进给缸等多种设备的活塞与杆部密封需求。从实际工况适配来看，这类密封件需要同时应对往复运动中的介质压力冲击、杆面微观粗糙度带来的磨耗、油温变化带来的材料形变，以及装配过程中的唇边挤压风险，因此结构设计上采用了双唇口配合内置弹性支撑的构型，外侧主唇口负责阻隔高压液压油的外泄，内侧副唇口负责阻挡外界粉尘、金属碎屑进入缸体内部污染油液，中间的弹性体结构可以在压力波动时自动补偿唇口与配合面的接触压力，避免低压工况下唇口贴合力不足出现渗漏，高压工况下接触压力过大导致异常磨耗。

　　从安装边界来看，这款密封件的截面构型适配标准的活塞密封沟槽与杆密封沟槽，安装时需要注意沟槽的倒角处理，避免尖锐边角刮伤密封唇边，同时配合面的表面粗糙度需要控制在Ra0.2到Ra0.8之间，粗糙度过高会加速唇口磨损，过于光滑则会导致油膜无法留存出现干摩擦。密封件的轴向尺寸与径向压缩量经过匹配计算，安装后不会出现轴向窜动，同时径向压缩量可以保证在-30℃到120℃的工作温度区间内，材料热胀冷缩不会导致密封失效或者过盈量过大抱死活塞杆。

　　在功能特性上，这款密封填料采用的橡胶复合材质具备良好的耐液压油性能，长期浸泡在矿物基液压油中不会出现溶胀、硬化、开裂问题，同时材料的抗挤出性能优异，在32MPa的持续工作压力下，不会被挤入活塞与缸筒、活塞杆与导向套之间的配合间隙中，避免密封件出现啃切损坏。和传统的O型圈密封相比，这种专用的液压填料密封的往复运动阻力更小，低速运行时不会出现爬行现象，能够满足机床进给、精密伺服油缸这类对低速稳定性要求较高的工况需求，同时使用寿命是普通O型圈密封的3到5倍，能够大幅降低设备的维护频次，减少停机更换密封件带来的生产损失。

　　从设计思路来看，这款密封件的唇口角度经过反复优化，主唇口的接触角度设计为42度，既可以保证足够的接触宽度分散接触压力，又不会因为接触面积过大导致摩擦阻力升高，唇口的端部做了圆弧过渡处理，避免往复运动中唇口边缘刮除杆面的润滑油膜，导致干摩擦加剧磨损。密封件的背部设计有防挤出挡圈的安装位，在超过25MPa的高压工况下，可以搭配尼龙或者聚甲醛材质的挡圈使用，进一步提升抗挤出能力，适配更高压力的重载液压工况。在实际选型应用中，需要根据活塞杆或者活塞的直径、沟槽的尺寸、工作压力、运行速度、介质类型来确认具体的适配规格，装配时需要使用专用的导向工装，避免密封件经过螺纹口、油口位置时被划伤，同时装配前需要在密封件表面涂抹清洁的液压油，避免首次启动时出现干摩擦损伤唇口。

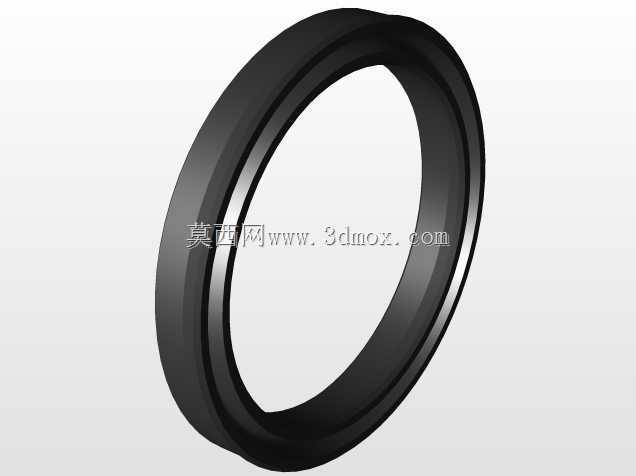

　　在液压系统的故障统计中，超过40%的故障都和密封失效有关，其中活塞与活塞杆处的动密封失效占比最高，这类专用的液压填料密封通过结构优化与材料匹配，能够有效解决传统密封件在往复动密封场景下的渗漏、磨耗快、抗挤出能力差等问题，在工程机械、冶金设备、机床设备、船舶液压系统等领域都有广泛的应用。设计三维模型时，严格按照实际产品的截面轮廓、尺寸公差进行建模，还原了唇口的圆弧过渡、密封件的截面倒角、背部挡圈槽的细节结构，可直接用于液压油缸的虚拟装配、干涉检查、密封沟槽的匹配验证，帮助结构设计人员在设计阶段就确认密封件的安装空间、压缩量、配合公差是否符合要求，减少后期样机试制阶段因为密封选型、沟槽设计不合理导致的反复修改，缩短产品的研发周期。
