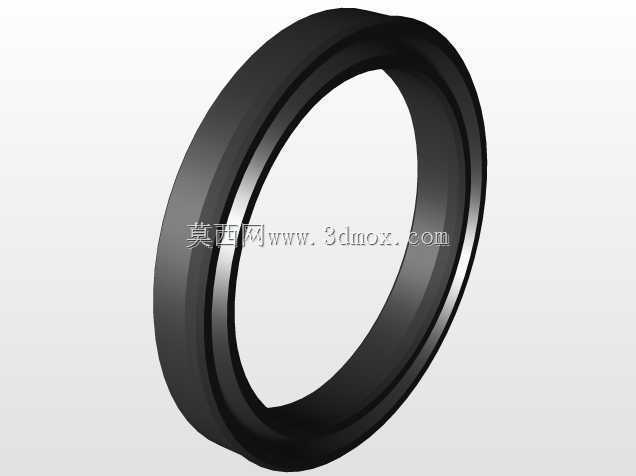

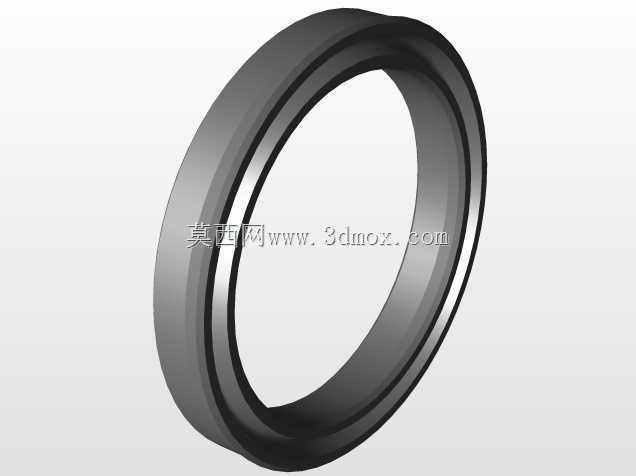

SAKAGAMI SKY-28A液压密封填料结构

　　在液压系统的日常运维与整机设计环节，活塞与杆部的密封性能直接决定整套液压回路的工作效率与使用寿命，这款适配SAKAGAMI SKY-28A规格的液压填料，正是针对中高压液压工况下活塞与活塞杆动密封场景开发的密封元件。从实际应用场景来看，这类密封件广泛覆盖工程机械液压油缸、机床液压夹紧回路、注塑机锁模油缸、冶金设备液压执行机构等存在往复直线运动的液压传动部位，既要阻隔液压油在高压腔与低压腔之间的内泄漏，也要阻挡外界粉尘、水汽、金属碎屑进入油缸内部污染液压介质，避免缸筒内壁、活塞杆表面出现异常磨损失效。

　　从产品功能特性来看，这款密封填料采用双唇口复合结构设计，主密封唇口贴合活塞杆或活塞外壁，在液压油压力作用下能自适应贴紧配合面，压力越高密封唇的贴合力越强，可稳定承受16-32MPa区间的连续工作压力，短时峰值压力耐受能力可达40MPa，适配常规矿物基液压油、水乙二醇等常见液压传动介质；副唇口朝向外侧，主要承担防尘挡污的作用，在活塞杆往复回程时刮除附着在杆面的杂质，避免异物被带入密封腔内部划伤主密封唇。密封件本体采用丁腈橡胶与夹织物增强层复合模压成型，夹织物层嵌入密封件的受力承压部位，大幅提升密封件的抗挤出性能，避免在高压工况下密封材料被挤入活塞与缸筒、活塞杆与端盖之间的配合间隙，造成密封件啃损失效。

　　从设计思路层面拆解，这款密封件的截面轮廓经过反复迭代优化，唇口部位的过盈量经过精准计算，既保证无压状态下的初始密封性能，又不会因为过盈量过大造成唇口与配合面的摩擦阻力过高，减少活塞杆运动过程中的爬行、卡顿问题，降低密封件的摩擦磨损速率，延长整体使用寿命。密封件的根部采用直角定位结构，安装时可直接嵌入活塞或者端盖的密封槽内，定位台阶与密封槽侧壁紧密贴合，避免油缸往复运动过程中密封件随活塞杆出现轴向窜动，保证密封位置的稳定性。唇口部位设计有微小的储油沟槽，运动过程中可在唇口与配合面之间形成极薄的连续油膜，既起到润滑作用降低摩擦温升，又不会造成明显的油液外泄漏，平衡密封性能与摩擦损耗之间的矛盾。

　　关于外形尺寸与安装边界，这款密封件的公称适配直径为28mm规格，对应活塞杆或者活塞的配合面公差需控制在f7-f8区间，表面粗糙度需达到Ra0.4以下，避免表面加工纹路过于粗糙造成唇口异常磨损，同时也不能过于光滑导致油膜无法留存出现干摩擦。密封槽的加工尺寸需严格匹配密封件的截面尺寸，槽宽需预留10%-15%的压缩余量，槽口部位需加工15-30度的导入倒角，倒角处需打磨光滑无毛刺，避免安装过程中尖锐边角划伤密封唇口。安装时需避免使用尖锐工具撬动密封件，可采用专用导向套引导密封件滑入安装位置，安装前需在密封件表面涂抹清洁的液压油，减少安装过程中的摩擦阻力，同时避免密封件出现扭曲、翻边等安装问题。在实际选型过程中，还需根据油缸的工作行程、运动速度、工作温度区间匹配对应的密封材料配方，当工作温度超过100摄氏度时，可更换氟橡胶材质的同规格密封件，满足高温工况的使用需求；当工况存在强冲击载荷时，可在密封件的承压侧加装挡圈，进一步提升抗挤出能力，避免高压冲击下密封件出现早期失效。
