交流稳压器用齿轮箱端盖结构设计

　　在交流稳压类输配电配套设备的传动调速模块中，齿轮箱盖是承担箱体密封、传动件防护、安装基准定位的核心结构件，这类部件的设计合理性直接决定了齿轮传动副的运行稳定性与整机防护等级。从实际应用场景来看，交流稳压器的调压传动机构多布置在设备侧舱，日常运行中会面临舱内凝露、粉尘侵入、传动件润滑脂渗漏等问题，齿轮箱盖作为箱体的外露封装部件，首先要满足与下箱体的贴合密封要求，其结合面的平面度公差需要控制在合理区间，避免长期运行后因密封失效导致润滑脂流失，或是外界杂质进入齿轮啮合区造成齿面异常磨损。

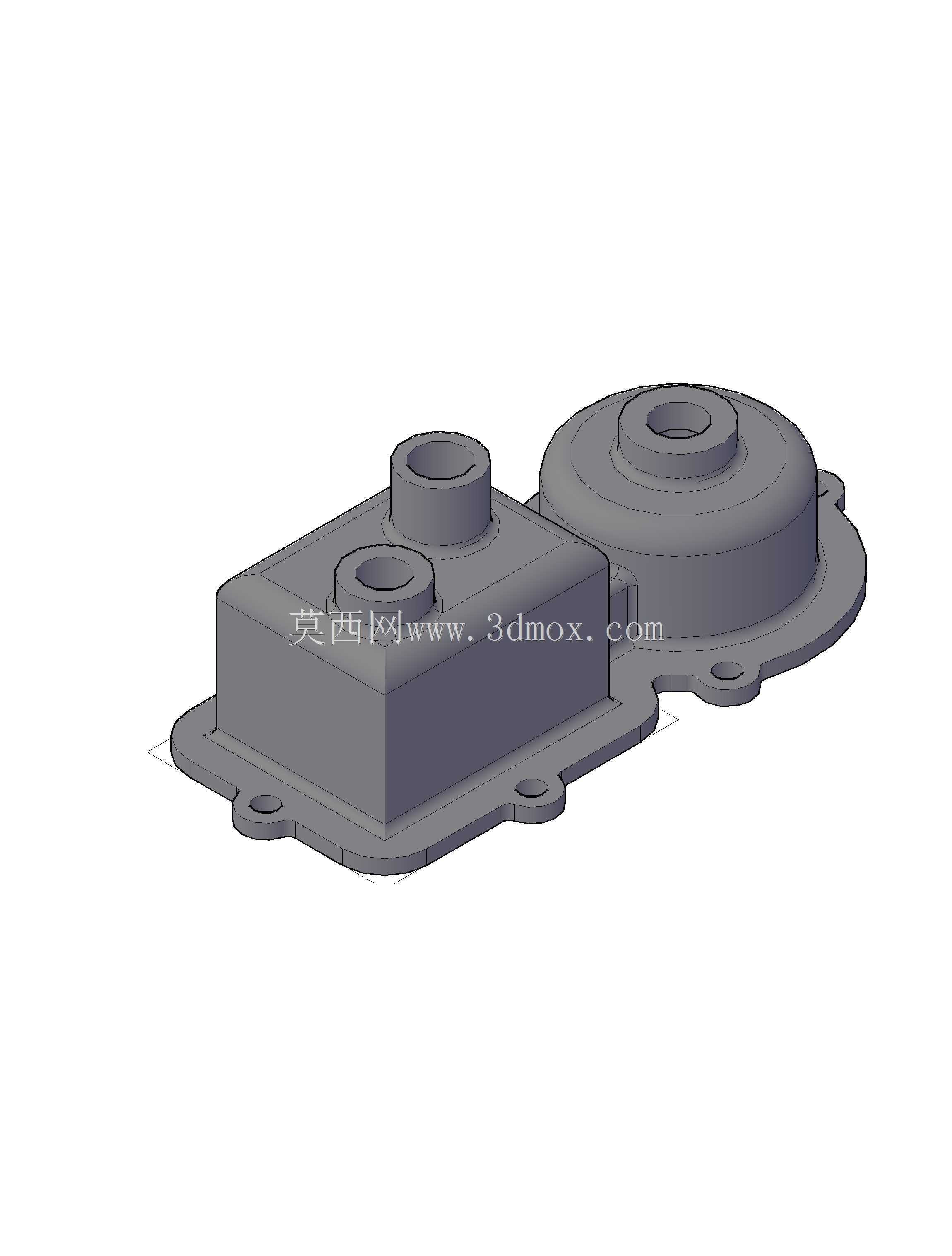

　　从结构设计思路来看，这款齿轮箱盖采用了一体压铸成型的基体结构，对应齿轮箱内部两组不同规格的齿轮传动副，分别设计了两个同轴度要求较高的轴承安装凸台，凸台的内孔直接作为齿轮轴伸出端的轴承座定位面，省去了额外镶嵌轴承座的装配工序，既压缩了整体装配公差链，也减少了零部件数量降低整体制造成本。盖体边缘延伸出的带安装孔法兰边，是与下箱体连接的核心安装边界，法兰边上的安装孔位置度需要严格匹配下箱体的螺纹孔位，每个安装孔周边都设计了局部加厚的凸台结构，避免螺栓锁紧时盖体边缘出现应力集中导致的开裂问题，同时法兰边的内侧设计了一圈截面为矩形的密封槽，用于嵌入橡胶密封垫，装配后通过螺栓预紧力压缩密封垫填充结合面的微观间隙，实现IP54以上的防护等级，适配配电设备室内安装的常规防护需求。

　　在外形尺寸与安装边界的把控上，设计阶段首先匹配了对应交流稳压器调压齿轮箱的内部腔体轮廓，盖体的方形腔体段对应内部的低速大齿轮安装区，圆形腔体段对应高速小齿轮的安装区，两个腔体之间做了平滑的过渡圆弧，避免压铸成型时出现壁厚不均导致的缩孔缺陷，同时也减少了应力集中点。盖体上的两个轴承凸台高度根据对应轴承的轴向定位尺寸确定，凸台顶端的内孔处设计了油封安装槽，用于安装骨架油封，对伸出的齿轮轴进行动密封，防止轴转动过程中润滑脂从轴孔间隙渗漏。法兰边上的安装孔采用长圆形与圆孔组合的排布方式，其中两个定位圆孔作为装配基准，其余长圆孔可以补偿小范围的加工位置误差，降低装配时的孔位对正难度，提升现场装配效率。

　　从实际功能特性来看，这款齿轮箱盖除了基础的密封防护功能外，其外表面的平整区域还可以预留传感器安装位，用于后续加装齿轮转速检测元件，实现对调压传动机构运行状态的实时监测，不需要额外在箱体上打孔改造，降低了后期功能拓展的改造成本。盖体的壁厚设计遵循均匀等厚原则，整体壁厚控制在压铸工艺允许的合理区间，既保证了足够的结构刚度，避免设备运输过程中受振动出现盖体变形，也不会因为壁厚过大造成材料浪费与整机重量增加。在轴承凸台的根部设计了加强筋结构，连接凸台与盖体主平面，提升凸台的结构强度，避免齿轮轴运行过程中受径向力导致凸台变形，影响轴承的同轴度进而加剧齿轮啮合的噪音与磨损。

　　在实际选型适配过程中，需要注意这款齿轮箱盖的安装孔位中心距、轴承凸台的内孔直径、密封槽的尺寸都需要与对应规格的齿轮箱下箱体完全匹配，装配时需要在密封槽内嵌入对应规格的耐油橡胶密封垫，螺栓锁紧时采用对角分次锁紧的方式，保证法兰边各点的预紧力均匀，避免因预紧力不均导致盖体翘曲出现密封失效问题。同时盖体的轴承安装凸台内孔与轴承外圈采用过渡配合，装配时需要采用压装方式装入轴承，禁止直接敲击凸台边缘，防止凸台出现裂纹影响结构强度。这类齿轮箱盖作为稳压设备传动模块的易损配套件，其结构的通用性设计也可以适配同系列不同功率等级的交流稳压器齿轮箱，只需要调整局部凸台的尺寸即可实现快速改型，大幅缩短同系列产品的设计开发周期。
