汽车维修用螺旋式顶升拧紧工具结构

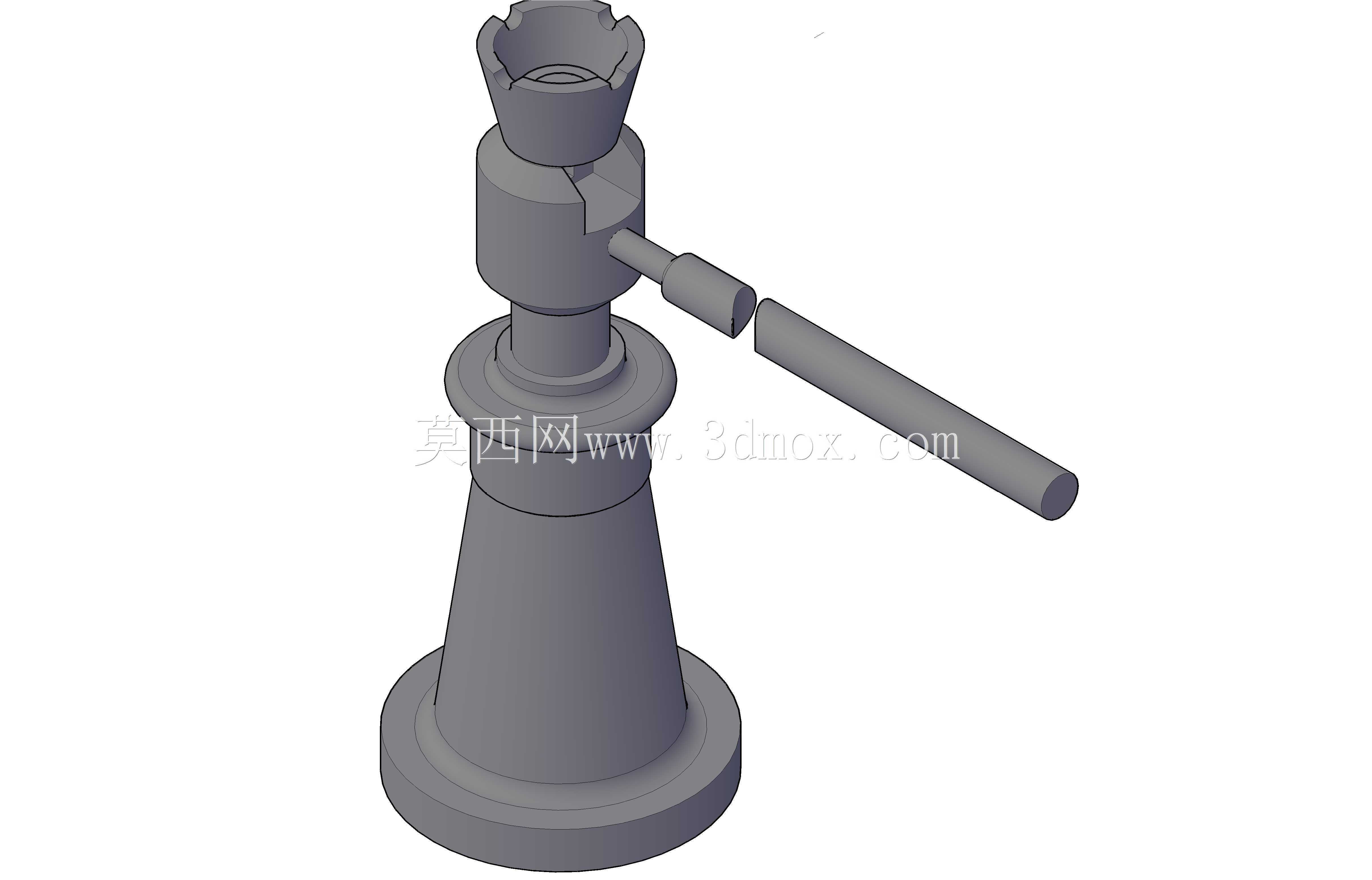

　　在商用车与乘用车底盘维修、轮胎拆装的作业场景中，这类螺旋式结构的工具是一线维修工位上的常备器具，区别于液压类顶升设备，它依靠螺纹副的自锁特性实现载荷保持，不存在液压密封件老化泄漏导致的载荷回落风险，在长时间定点托举、轮胎螺栓预紧与松卸的复合作业场景下适配性更强。从结构功能来看，该工具整合了顶升承载与螺栓拧动的双重功能，底部的锥形扩径底座承担整机载荷的分散传递，作业时放置在硬化平整的维修地面上，底座底面的平面度设计控制在0.2mm以内，避免偏载导致的本体倾斜；中部的梯形螺纹传动副是核心承载部件，螺纹升角小于当量摩擦角，确保在任意顶升高度下都能实现机械自锁，无需额外锁止机构即可稳定维持托举高度，额定承载状态下的轴向间隙控制在0.

　　15mm以内，避免托举过程中的窜动晃量。上部的工作端做了花键式卡口设计，可直接对接汽车轮胎螺栓的对应规格，配合侧置的加力杆实现大扭矩输出，加力杆与本体的连接采用圆柱销铰接结构，非作业状态下可沿铰接轴转动收纳，减少工位存放的空间占用，作业时可根据所需扭矩大小调整加力杆的伸出长度，利用杠杆原理降低操作人员的施力强度。设计过程中优先考虑了维修场景的操作便捷性，整体结构没有复杂的液压管路、密封元件，日常维护仅需定期在螺纹副表面涂抹润滑脂即可，适应维修车间多粉尘、少量油污的作业环境，不会因为细小杂质进入配合面导致功能失效。从安装边界与尺寸适配来看，底座最大直径控制在140mm，可适配常规维修地沟边缘、剪式举升机侧边的狭小放置空间，

　　最低收拢高度为210mm，能够伸入部分底盘较低的乘用车底部支撑位，最大顶升行程为120mm，满足轮胎拆装时的离地间隙要求；顶部卡口的对边尺寸覆盖常规乘用车轮胎螺栓的通用规格，无需额外更换套筒即可完成多数家用车型的轮胎螺栓拆装作业。结构受力层面，中部的立柱段做了变径处理，靠近底座的位置直径更大，对应顶升作业时的最大弯矩截面，往上直径逐步收窄，在保证整体刚性的前提下控制整机重量，单人即可轻松搬移换位；加力杆的握持段做了滚花处理，避免施力时手部打滑，杆身与本体的铰接孔做了淬火硬化处理，承受大扭矩拧动时不会出现孔位变形、铰接松旷的问题。实际作业中，该工具可先完成车辆局部位置的顶升托举，待轮胎离地后直接利用顶部卡口完成螺栓的松卸或拧紧，

　　减少维修人员在不同工具之间切换的频次，尤其适合外出救援、无举升设备的户外作业场景，不需要外接动力源，纯机械结构的可靠性能够应对复杂的户外作业条件，不存在低温环境下液压油粘度升高导致顶升卡滞的问题，在北方冬季户外维修场景下的适配性优于同吨位的液压类顶升工具。
