多孔安装式法兰轭连接结构设计

　　在各类需要实现管路、轴件与安装基面稳固转接的工业场景中，法兰轭是承担载荷传递、定位约束功能的核心连接构件，这类构件常见于流体管路布设、传动组件支撑、机电设备安装等作业环节，区别于普通平法兰的单一平面连接属性，法兰轭自带的凸起轭体结构可以同时实现径向定位与轴向承载，适配需要在安装面上方预留构件装配空间的工况。

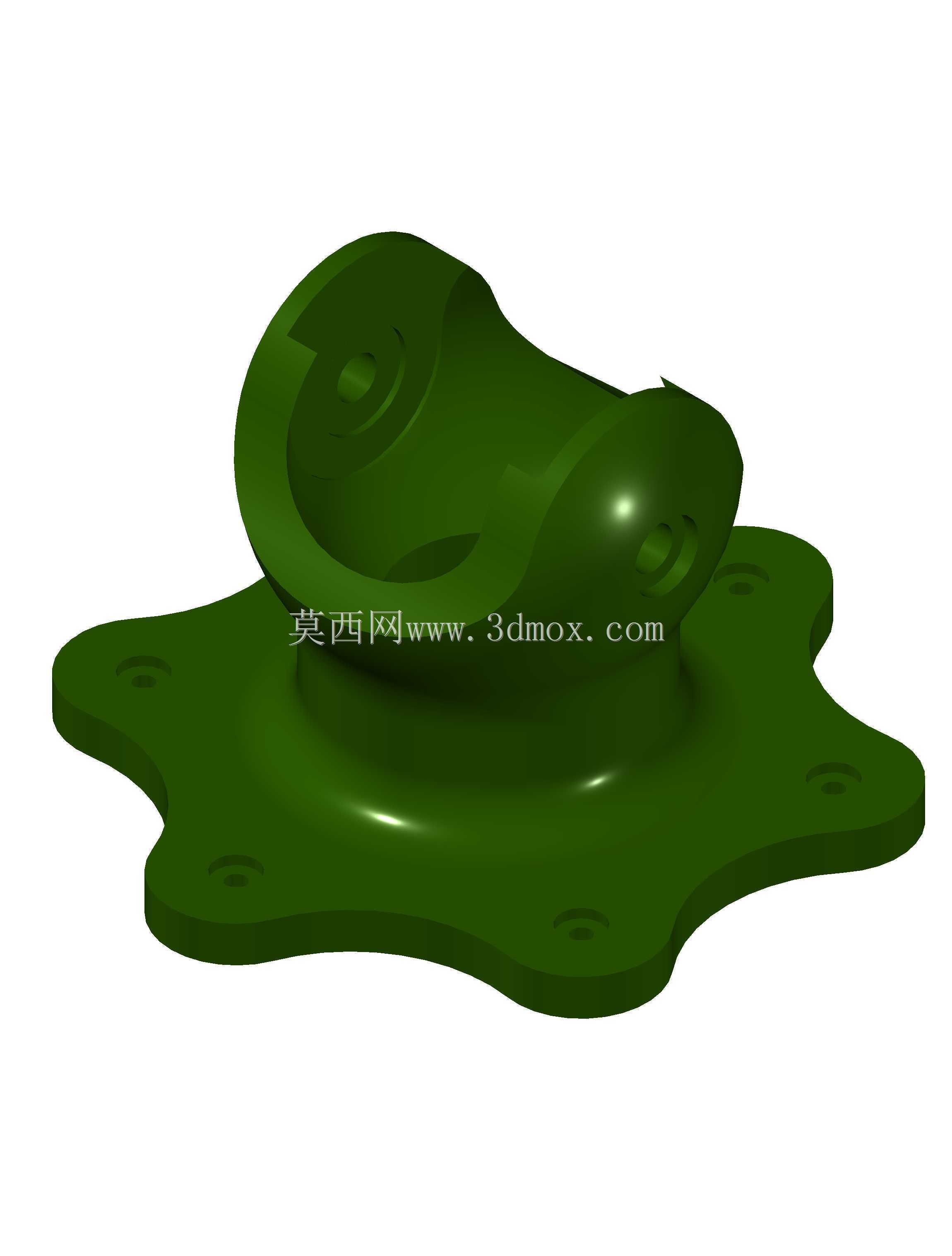

　　从实际功能逻辑来看，这款法兰轭的底部为六处带安装孔的星型法兰边，安装孔沿法兰周向均匀排布，孔位间距经过公差匹配设计，能够适配常规M6-M8规格的紧固件，安装时可根据现场基面的螺栓孔位灵活选择对应孔位锁紧，即便基面存在少量孔位加工偏差，多冗余孔位设计也能保证至少三处孔位对齐锁紧，避免现场二次扩孔的麻烦。法兰边与上方轭体的过渡段采用大圆弧曲面过渡，没有尖锐的应力集中棱角，在承受交变载荷或者冲击载荷时，应力可以顺着圆弧面均匀分散，不会在衔接位置出现应力断裂隐患，这一点在经常存在振动的机电设备安装场景中尤为重要，很多早期直角过渡的法兰轭往往就是在衔接位置最先出现疲劳裂纹。

　　上方的轭体部分采用半包围式的弧形腔体结构，腔体内部的曲面弧度经过匹配设计，能够刚好包覆待连接构件的圆柱段外壁，配合侧面预留的锁紧孔位，可以穿入锁紧销或者紧定螺钉实现被连接件的周向固定，避免被连接件在腔体内出现转动窜动。轭体两侧的凸台结构做了加厚处理，对应锁紧孔的位置做了局部壁厚加强，即便锁紧件施加较大的顶紧力，也不会出现孔位变形、凸台开裂的问题。整个构件的壁厚设计遵循等强度原则，法兰边厚度从外缘到衔接位置逐渐递增，轭体部分在受力较大的锁紧区域、载荷传递区域做了局部加厚，非受力区域适当减薄，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少安装基面的承载负担。

　　设计这类构件的时候，首先要明确安装基面的可利用空间边界，这款法兰轭的法兰边最大外轮廓直径控制在适配常规安装面板的尺寸范围内，轭体的凸起高度经过测算，刚好能让被连接件的安装位置高出基面足够距离，避免被连接件与基面其他排布的管线、元件产生干涉。建模过程中需要重点管控安装孔的位置度公差，所有安装孔的同轴度、孔位与轭体中心的位置偏差要控制在0.1mm以内，否则现场安装时会出现螺栓无法穿入、被连接件定位偏移的问题。另外轭体内腔的曲面粗糙度要控制在合理范围，既不能过于粗糙导致与被连接件贴合面存在间隙，也不需要过高的加工精度造成不必要的加工成本浪费，常规铣削加工达到Ra3.2的粗糙度即可满足装配要求。

　　在交流稳压器这类电气设备的内部组件安装场景中，这类法兰轭可以用来固定调压绕组的支撑轴，底部法兰固定在设备的安装机架上，上方轭体抱紧支撑轴的端部，既可以限制支撑轴的径向跳动，也能承受绕组工作时产生的轴向作用力，保证绕组在设备运行过程中不会出现位置偏移。在流体管路布设场景中，这类法兰轭也可以作为管路的端部转接支座，轭体部分对接管路端头，底部法兰固定在墙面或者设备机架上，相比普通的管卡固定方式，这种一体结构的法兰轭承载能力更强，能够承受管路内流体压力波动带来的冲击载荷，不会出现管卡松动、管路移位的问题。

　　需要注意的是，这类法兰轭的安装面要做平面度处理，法兰底部的安装平面平面度公差控制在0.05mm以内，安装时如果基面存在凹凸不平的情况，要加垫调整垫片保证法兰面完全贴合，否则锁紧螺栓后会导致法兰边变形，长期运行下容易出现密封失效或者连接松动的问题。另外轭体与被连接件的配合间隙要控制在0.02-0.05mm之间，间隙过大会导致装配后存在旷量，设备运行时产生异响和磨损，间隙过小则会导致装配困难，现场安装时需要敲击才能装入，容易损伤构件表面的防护层。
