十字交叉型机械传动连接零件结构

　　在自动化产线传动工位、小型机器人关节连接单元、非标设备动力传递模块中，这类十字交叉结构的连接零件是承担扭矩传递、多向载荷缓冲的核心部件，区别于传统刚性联轴器的单轴传动逻辑，该结构采用四臂十字交叉的构型，能够在小空间内实现多方向的动力分流与载荷均布，适配紧凑安装空间下的多轴联动需求。从实际工况适配角度看，这类零件常被用于交流稳压器内部调压机构的动力传递环节，也可迁移至小型自动化设备的工位切换传动路径中，当设备运行中存在小幅径向偏移、角向错位时，十字臂的接触端面可通过微量形变补偿安装误差，避免刚性连接带来的应力集中，降低轴系磨损速率。

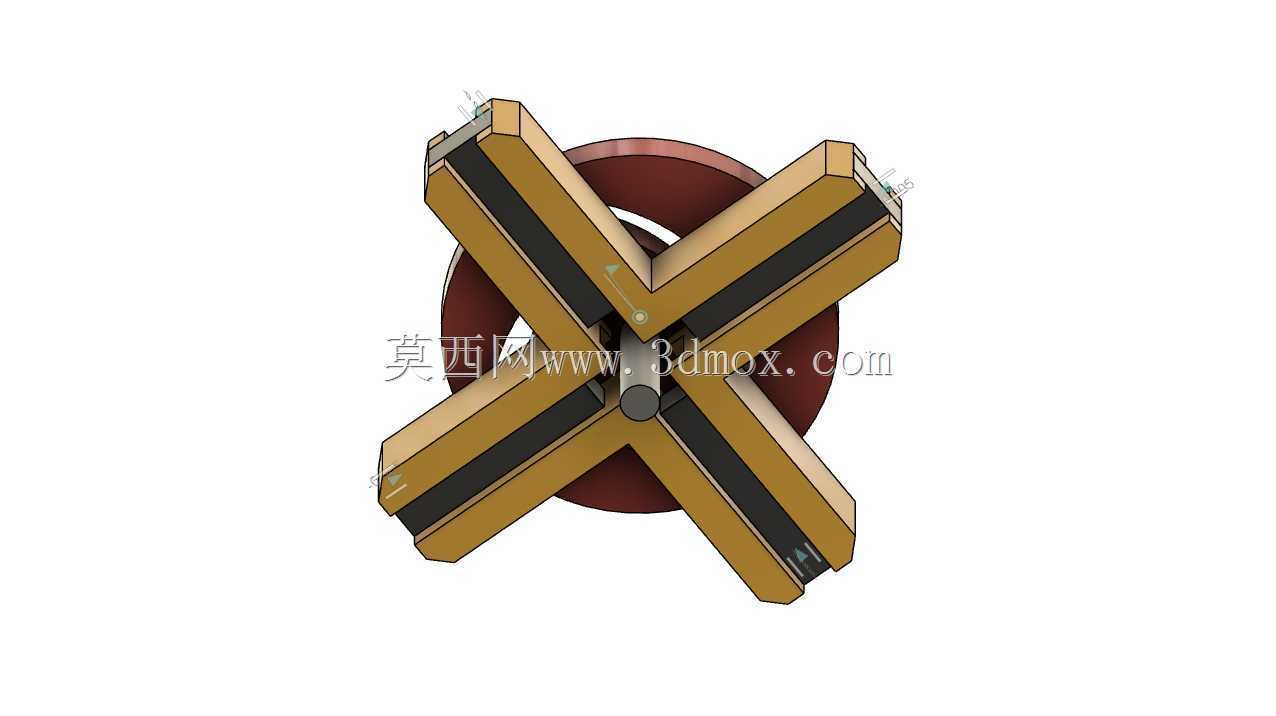

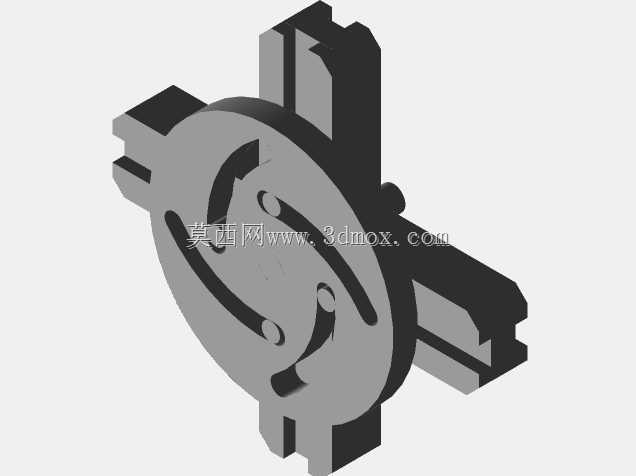

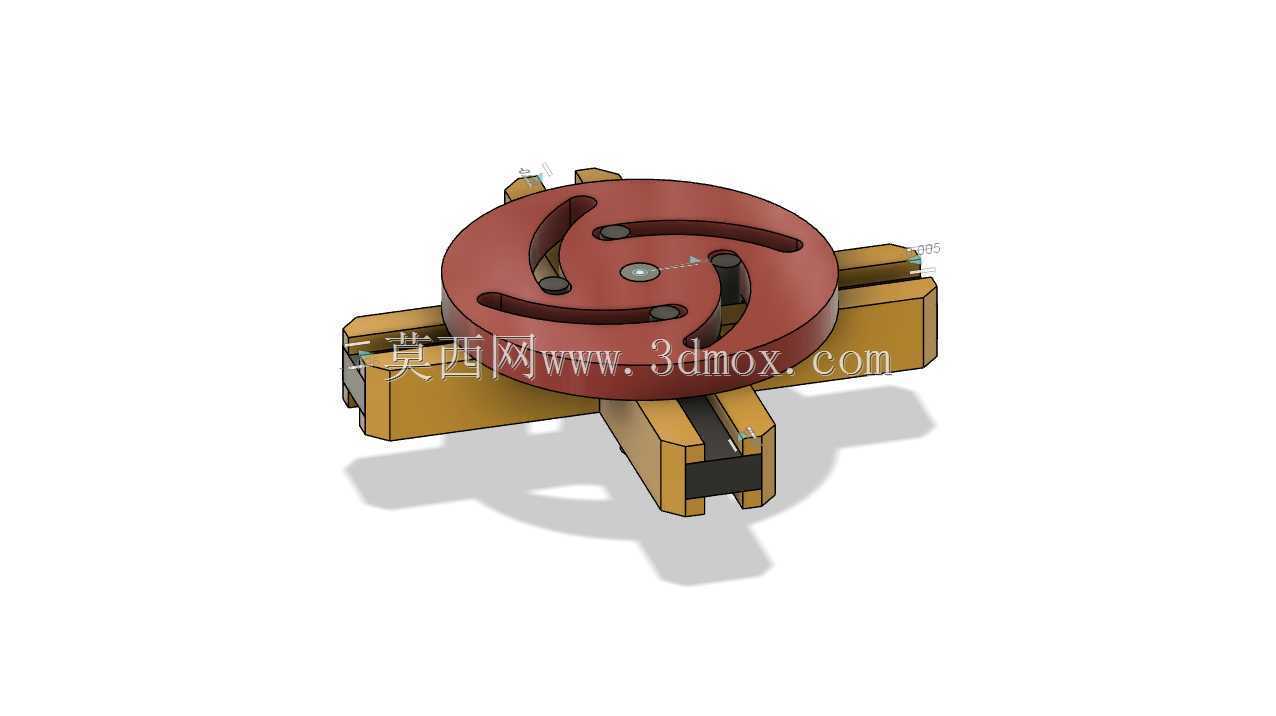

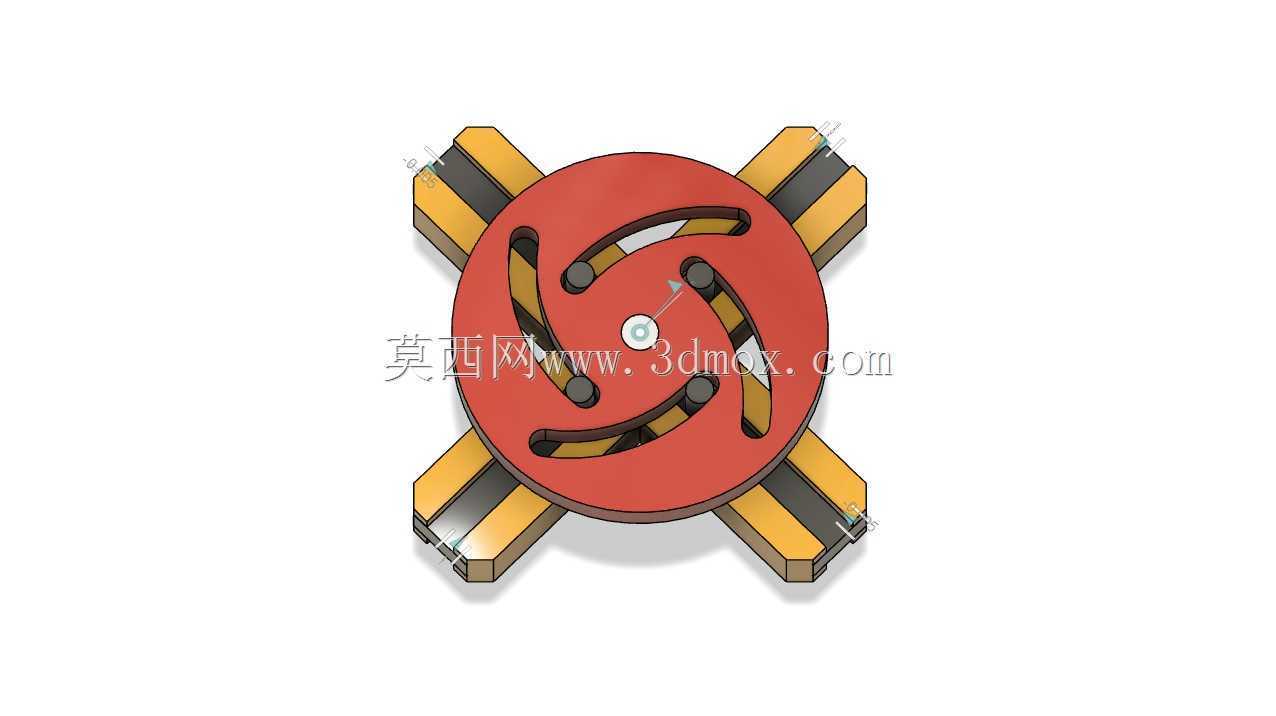

　　设计阶段首先围绕安装边界做构型约束，中心轴孔的尺寸公差需匹配对应直径的传动销轴，孔壁的表面粗糙度控制在Ra1.6以内，保证与销轴的配合间隙处于0.02-0.05mm区间，既满足装配便利性，又避免运行中出现旷量。四个十字臂的截面采用矩形构型，臂长与中心轴孔直径的比例控制在3.2:1，保证在传递额定扭矩时臂根位置的弯曲应力处于材料许用应力范围内，臂身表面设置的凹槽结构用于嵌装耐磨缓冲条，缓冲条采用非金属耐磨材质，既可以降低十字臂与配套接触槽之间的摩擦损耗，又能吸收传动过程中的小幅振动，减少运行噪音。背部的环形基座结构用于与设备端盖定位配合，基座的端面平面度公差控制在0.03mm以内，保证安装后与配合面的贴合度，避免出现偏载导致的局部磨损加剧。

　　从功能特性上看，该零件的十字对称构型保证了四个方向的受力均匀性，当传递扭矩时，四个臂同时承受载荷，相比单键或双键连接结构，载荷分布面积提升60%以上，同等材料强度下可传递的额定扭矩提升40%左右，同时对称结构的动平衡性能更优，适配最高1200rpm的中低速传动场景，不会因为结构偏心带来额外的振动载荷。零件的所有棱边均做了R0.5的圆角处理，避免装配过程中锐边划伤操作人员，也减少应力集中点，提升零件的疲劳寿命。在安装适配性上，该零件无需额外的轴向定位附件，依靠中心轴孔与销轴的配合、背部环形基座与端盖的贴合即可完成定位，装配步骤仅需对准槽位推入即可，拆装维护效率相比传统法兰连接结构提升一倍以上，适合需要频繁检修调整的非标设备工位。

　　建模过程中对每个配合面的公差做了对应标注，十字臂上的嵌槽深度、宽度公差均控制在±0.02mm，保证缓冲条嵌装后不会出现松脱或凸起过高的问题，中心轴孔的倒角采用1×45°标准，方便销轴导入装配。针对不同的应用场景，可通过调整十字臂的长度、截面尺寸来适配不同的扭矩传递需求，当用于大载荷工位时，可适当增加臂身截面厚度，提升结构强度；当用于紧凑空间小载荷工位时，可缩减臂长与基座外径，缩小整体安装占用空间。该结构的设计逻辑跳出了传统传动连接零件的单轴传动思路，通过十字交叉的多臂构型实现了小空间内的稳定传动与误差补偿，在小型自动化设备、机器人关节模块、电力调压设备内部机构中都有广泛的适配空间，能够有效降低传动系统的故障率，延长设备维护周期。
