内燃机摇臂配气阀组结构三维设计

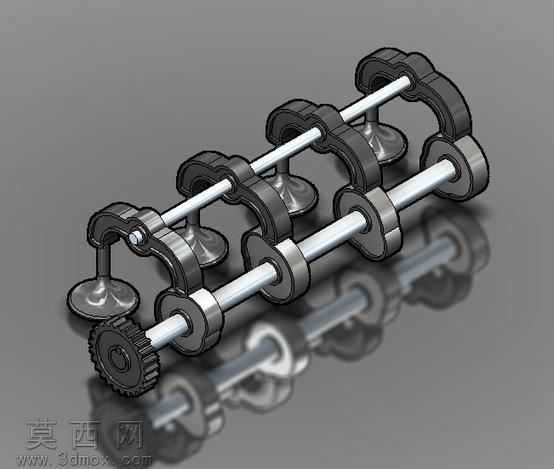

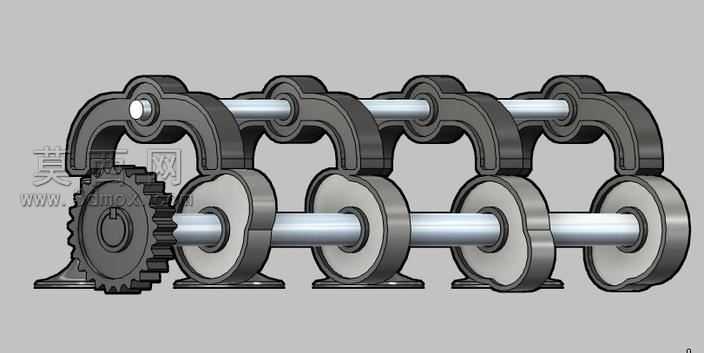

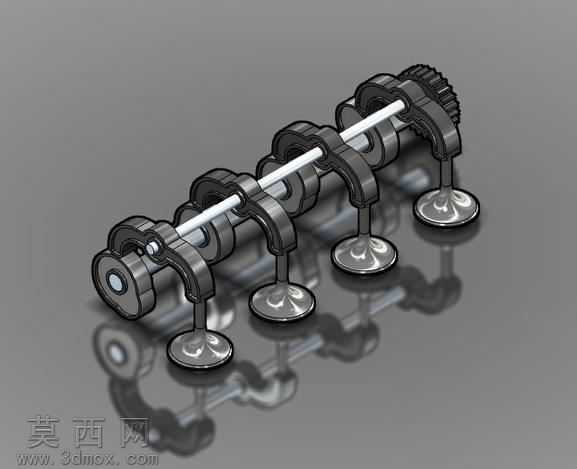

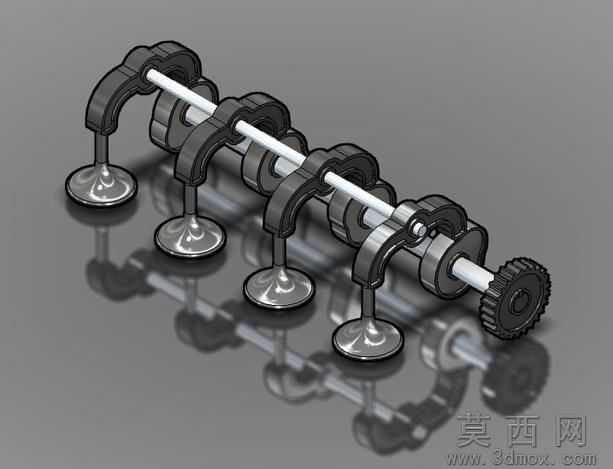

本作品为内燃机配气系统核心的摇臂阀组三维建模成果，建模过程严格遵循内燃机配气机构的实际运动逻辑与尺寸比例，首先完成各单体零件的参数化构建：针对凸轮轴部分，依据凸轮型线的升程规律绘制轮廓曲线，通过回转、拉伸切除等特征完成轴体、凸轮桃形、端部传动齿轮的建模，保证各凸轮的相位角与四缸机点火顺序完全匹配；针对摇臂构件，按照杠杆传动比要求绘制摇臂的异形轮廓，通过圆角、倒角特征处理应力集中位置，预留摇臂轴的装配通孔与气门驱动端的接触弧面；针对气门构件，分别构建盘形气门头、细长气门杆的结构，还原气门与摇臂接触端的耐磨端面造型；同时完成贯穿多组摇臂的摇臂轴、各部位限位卡簧的细节建模。装配阶段采用自下而上的装配逻辑，先以摇臂轴为基准定位所有摇臂的安装位置，添加同轴、轴向限位的配合关系，再依次装配凸轮轴、气门构件，精准还原凸轮与摇臂从动端、摇臂驱动端与气门杆端的接触位置，添加机械配合中的凸轮从动配合关系，可完整模拟凸轮轴转动时，驱动摇臂绕轴摆动、进而推动气门完成往复升降的完整工作过程。渲染阶段采用金属材质体系，为凸轮轴、摇臂、气门赋予抛光合金钢材质，调整反射参数还原金属表面的高光与环境反射效果，为背景添加高反光地面，呈现构件的倒影效果增强视觉层次感，整体渲染光影柔和，清晰展现各零件的轮廓边界与装配关系。设计过程中重点考量了配气机构的运动干涉问题，通过运动仿真验证了全行程内各构件无碰撞、卡滞，各气门的升程、开闭相位完全符合四冲程内燃机的配气需求，整体模型结构完整，细节还原度高，可用于发动机构造教学、配气机构原理演示以及相关结构的优化设计参考，清晰展现了内燃机顶置气门摇臂系统的工作逻辑与结构组成。
