车辆传动系统用齿轮箱密封端盖结构

　　在车辆传动系统的布局中，齿轮箱端盖是承担密封、定位与防护功能的核心壳体零件，其结构合理性直接决定传动总成的运行可靠性与维护周期。这类端盖通常安装在齿轮箱体的开合面位置，一方面要封闭箱体内部的齿轮啮合腔，阻挡外界粉尘、泥水侵入润滑区域，避免润滑油泄漏造成的齿轮干磨故障；另一方面要为箱体内的轴承、轴端提供轴向定位基准，抵消传动过程中齿轮啮合产生的轴向窜动，保证传动副的啮合精度始终处于设计公差范围内。

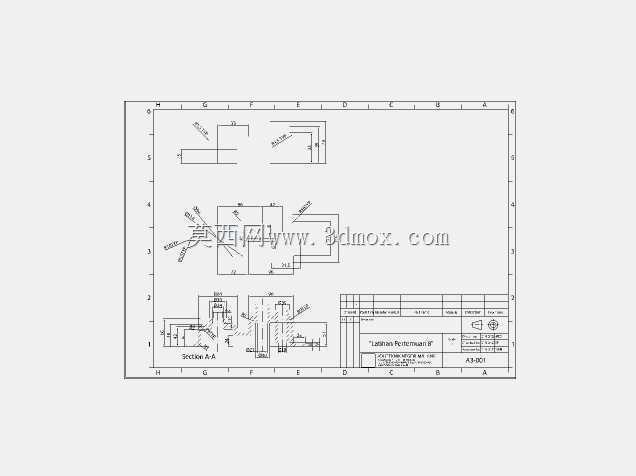

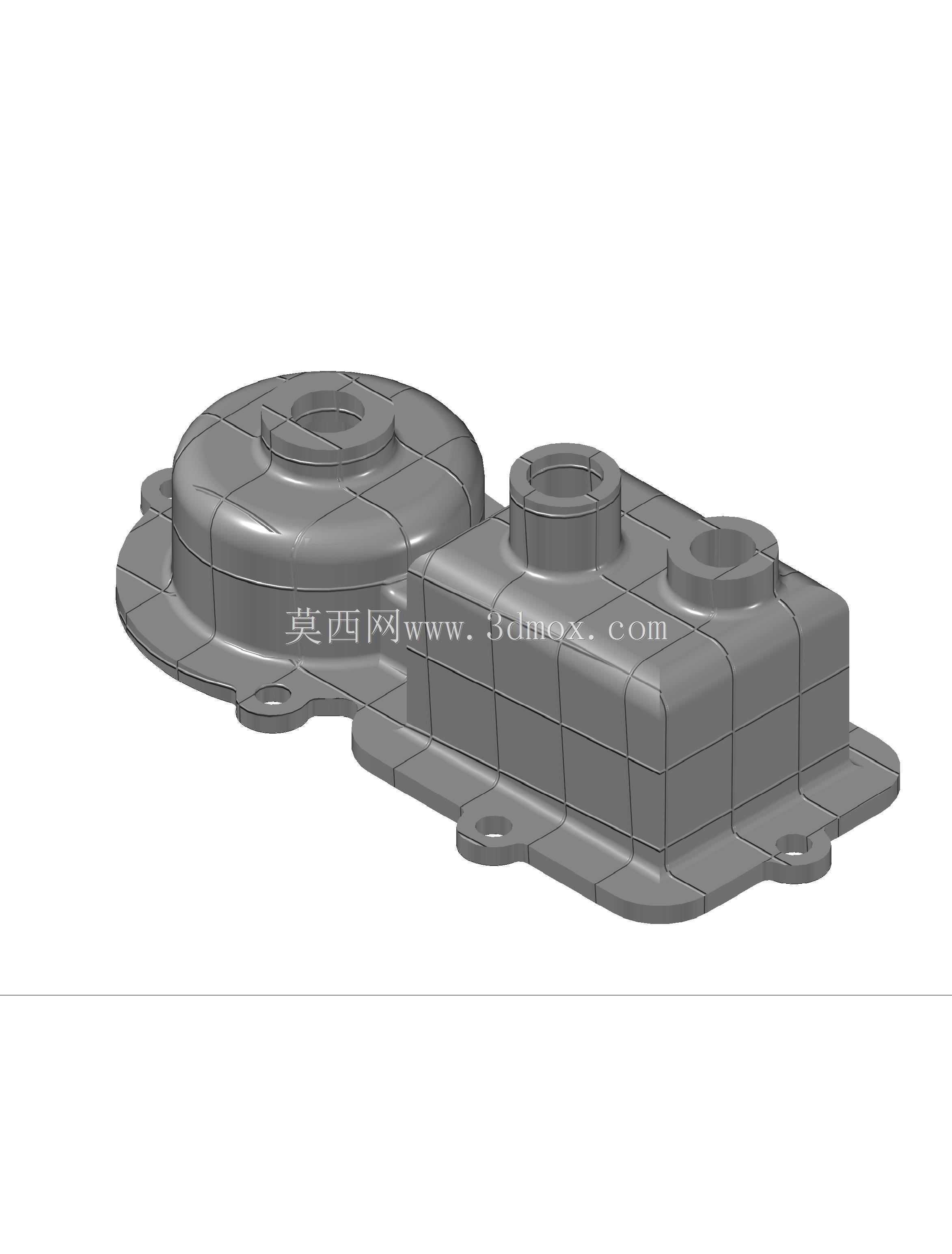

　　从结构设计逻辑来看，该端盖采用分体式腔体造型，对应箱体内部不同直径的齿轮安装位设置了高低错落的凸起腔室，避免端盖内壁与高速旋转的齿轮端面发生运动干涉，同时尽可能压缩端盖的整体外廓尺寸，减少传动总成在车辆底盘的安装空间占用。端盖边缘设置了带安装孔的法兰翻边，安装孔的位置度公差严格控制在±0.1mm范围内，与箱体端面的螺纹孔一一对应，安装时通过螺栓均匀压紧，配合端面的密封胶条或密封胶层，实现结合面的静密封，防止车辆行驶过程中振动导致的密封失效。

　　端盖表面的加强筋布局经过受力优化，在轴承安装座对应的外侧位置设置了网格状加强筋，既可以提升端盖的整体结构刚度，承受轴承传递的轴向载荷与径向冲击，避免长期受力出现端盖变形导致的密封面翘曲，又能通过筋条之间的空隙增加散热面积，将齿轮啮合产生的热量通过端盖传导到外界空气中，降低箱体内润滑油的工作温度，延长润滑油的使用寿命。端盖上预留的多个同轴凸台结构，对应箱体内不同轴的穿出位置，凸台内孔与轴之间设置油封安装位，通过过盈配合安装骨架油封，实现轴转动状态下的动密封，阻挡润滑油沿轴表面泄漏。

　　在安装边界设计上，端盖的法兰面平面度公差要求不大于0.05mm，保证与箱体结合面的贴合度；安装孔采用沉孔设计，螺栓拧紧后头部不突出法兰面，避免与周边底盘部件发生干涉。端盖的内腔深度根据齿轮的端面跳动量预留了0.8-1.2mm的安全间隙，即使齿轮在最大负载下出现轴向窜动，也不会与端盖内壁发生刮擦。针对车辆行驶过程中的碎石冲击、泥水腐蚀场景，端盖的外表面采用圆弧过渡设计，没有尖锐棱角，既可以减少行驶过程中的风阻，也能避免应力集中导致的端盖开裂，同时圆弧面不易积存泥水，降低长期使用后的腐蚀风险。

　　在实际装配场景中，这类齿轮箱端盖的装配流程需要先在箱体结合面均匀涂布符合耐温耐油要求的密封胶，将端盖对准定位销放置到位后，按照对角顺序分次拧紧螺栓，保证每个螺栓的预紧力一致，避免因受力不均导致端盖变形。端盖的材质通常选用压铸铝合金，在保证结构强度的前提下降低零件自重，符合车辆轻量化的设计要求，压铸成型后需要对结合面、油封安装位进行精加工，保证尺寸精度满足装配要求。对于重载车型的齿轮箱端盖，也会采用铸铁材质，提升抗冲击载荷的能力，对应加强筋的厚度会适当增加，抵消铸铁材料比强度较低的特性。

　　从应用场景拓展来看，这类齿轮箱端盖的结构设计逻辑不仅适用于车辆传动系统，在工业减速机、农机传动箱、工程机械传动总成中也有类似的结构应用，核心设计思路都是围绕密封可靠性、结构刚度、安装便利性三个核心维度展开，根据不同应用场景的负载等级、环境条件调整壁厚、加强筋布局、密封结构形式，在满足功能要求的前提下尽可能优化零件的工艺性，降低压铸、机加工环节的制造成本，同时兼顾后期维护的便利性，拆卸端盖即可直接检查箱体内齿轮、轴承的磨损情况，无需完全拆解整个传动箱体，减少设备维护的工时成本。
