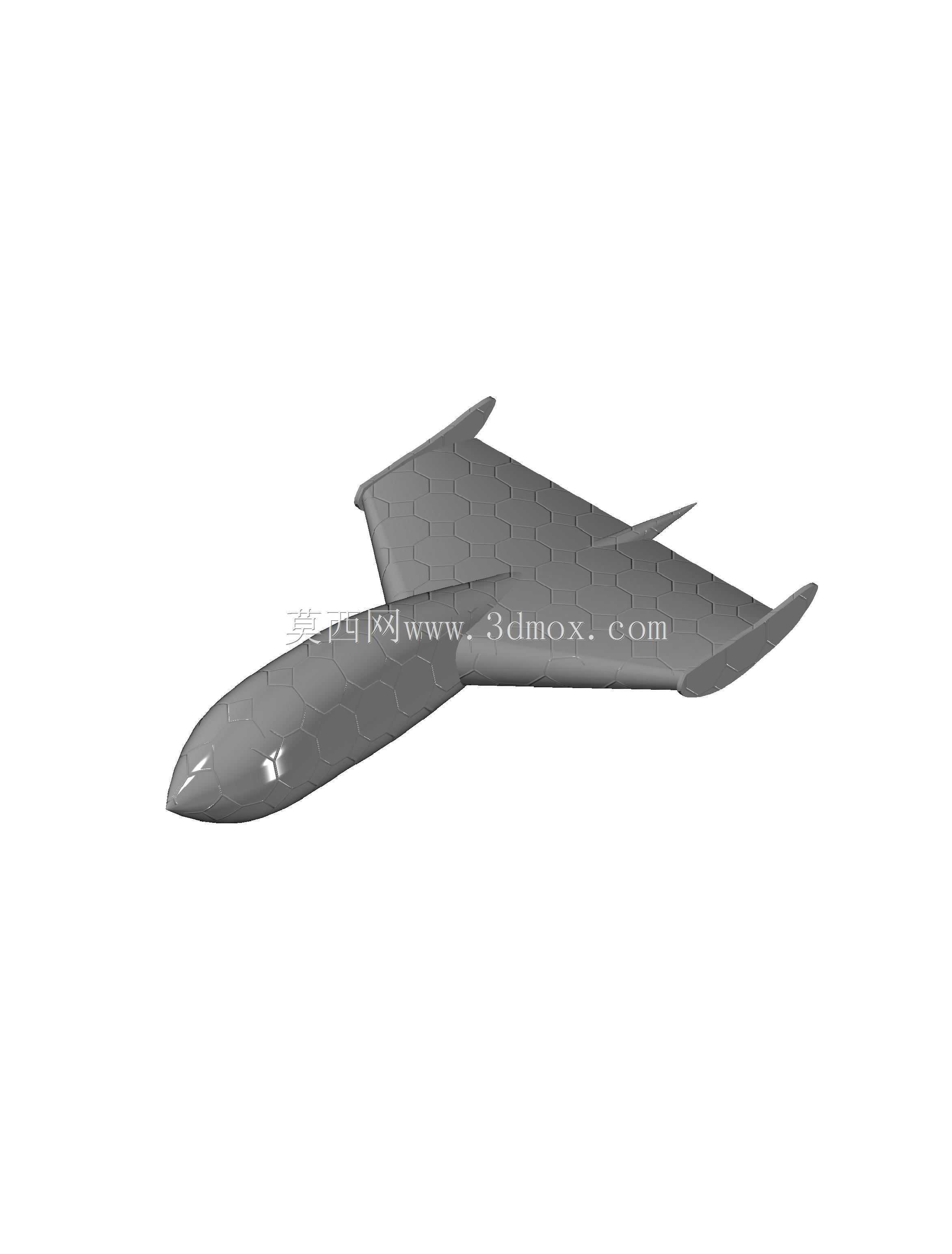

飞翼布局远程侦察无人飞行器结构设计

　　这款飞翼构型的无人飞行器，在结构设计阶段优先考虑了低空长航时作业的气动需求，整体采用翼身融合的一体化成型思路，没有传统飞行器的独立尾翼结构，整机外轮廓顺滑过渡，能大幅降低飞行过程中的诱导阻力，适配电力巡检、边境巡查、灾害现场踏勘这类需要长时间滞空的作业场景。从实际作业的适配性来看，这类无尾飞翼布局的飞行器，雷达反射截面积更小，在执行需要抵近的侦察任务时，能降低被地面探测设备发现的概率，同时翼身融合的结构让整机内部可用容积更大，能够容纳更多的任务载荷，比如高清光学吊舱、小型气体检测模块、应急通信中继设备，不需要额外在机身外部加装突出的载荷舱，进一步减少了飞行过程中的风阻。在结构细节设计上，机翼后缘设置了分体式的控制舵面，

　　替代传统尾翼完成俯仰、偏航的姿态调整，舵面与主翼的接缝处做了顺滑的过渡处理，避免飞行过程中出现气流分离导致的姿态失稳；机头位置做了钝头修型，既可以预留出光学探测设备的安装窗口，也能优化整机的气动焦点位置，让飞行过程中的姿态控制更平稳，不需要过于复杂的飞控算法就能维持稳定的巡航状态。考虑到实际作业中的起降与运输需求，整机的外轮廓尺寸控制在单人可携带的范围内，机翼没有采用复杂的折叠结构，而是通过一体化的翼身设计保证结构强度，日常转场运输时不需要拆解机翼，只需要搭配专用的便携收纳箱就能完成转运，适合在山区、灾后破损路面这类没有正规起降跑道的场景下，通过弹射或者手抛的方式完成起飞，降落时可以采用机腹擦地的方式着陆，

　　机身下部的结构做了局部加厚处理，能够承受着陆时的冲击载荷，不需要额外加装复杂的起落架结构，进一步降低了整机的自重。在安装边界的设计上，机身中部的载荷舱采用模块化的安装接口，不同功能的任务模块都可以通过标准的快拆结构固定在舱内，不需要对机身结构做额外的打孔改装，更换载荷的时间可以控制在十分钟以内，适配不同场景下的快速任务切换需求；动力系统的安装位置设置在机身后部的上方，避开了机身下方的载荷探测窗口，同时动力单元的安装支架做了减震处理，避免发动机运转时的振动传递到光学探测设备上，影响拍摄画面的清晰度。从结构强度的设计逻辑来看，整机的蒙皮采用薄壳加内部筋条的加强结构，主翼的承力梁沿着翼展方向一体化布置，能够承受飞行过程中的升力与机动载荷，

　　在遇到突发的紊流时，机翼的形变量控制在允许范围内，不会因为翼面变形导致舵面控制效率下降；机身头部的探测窗口采用与蒙皮齐平的安装方式，窗口边缘做了倒角修型，避免高速飞行时产生的气流噪声影响机载设备的正常工作。在实际作业场景中，这类无人飞行器可以替代人工进入危险区域完成探测任务，比如化工园区发生泄漏时，可以快速抵近泄漏点检测气体浓度与扩散范围，不需要工作人员进入危险区域；在电力线路巡检作业中，可以沿着输电线路走廊飞行，通过搭载的高清摄像头排查线路上的绝缘子破损、线夹过热等隐患，比传统的人工巡检效率提升数倍，而且不受山区地形的限制；在森林火灾的前期排查中，可以快速飞越林区，通过热成像设备发现隐火点，为火灾扑救提供准确的位置信息。设计过程中也充分考虑了日常维护的便捷性，整机的蒙皮采用分块式的固定方式，需要检修内部的航电设备或者动力系统时，只需要拆开对应位置的蒙皮盖板就能接触到内部组件，不需要将整机完全拆解，大幅降低了野外作业时的维护难度；整机的重心位置设计在机翼的气动焦点前方，通过电池与任务载荷的位置调整来配平重心，不需要额外增加配重块，进一步提升了整机的有效载荷占比。
