差压阀配套法兰轭架连接结构

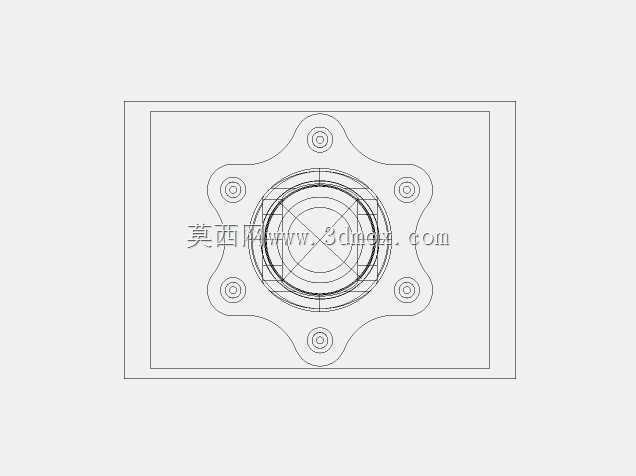

　　在差压式流量调节、工业管路压力控制的现场工况中，法兰轭架是衔接阀体执行端与外部传动链路的核心受力构件，这类部件的设计合理性直接决定了阀组动作的响应精度与长期运行的结构可靠性。从实际装配场景来看，该轭架的底部为异形多安装孔法兰盘结构，安装面做了全平面铣平处理，能够与差压阀对应法兰端面实现完全贴合，六个均布的沉头安装孔可适配常规内六角螺栓锁紧，安装孔的位置度公差控制在0.1mm以内，避免装配时出现螺栓别劲、密封面压合不均的问题，法兰盘的外轮廓做了圆弧过渡切边处理，既能够缩减整体安装占用空间，也能避免尖锐边角在管路密集的安装现场剐蹭操作人员或相邻管线保温层。

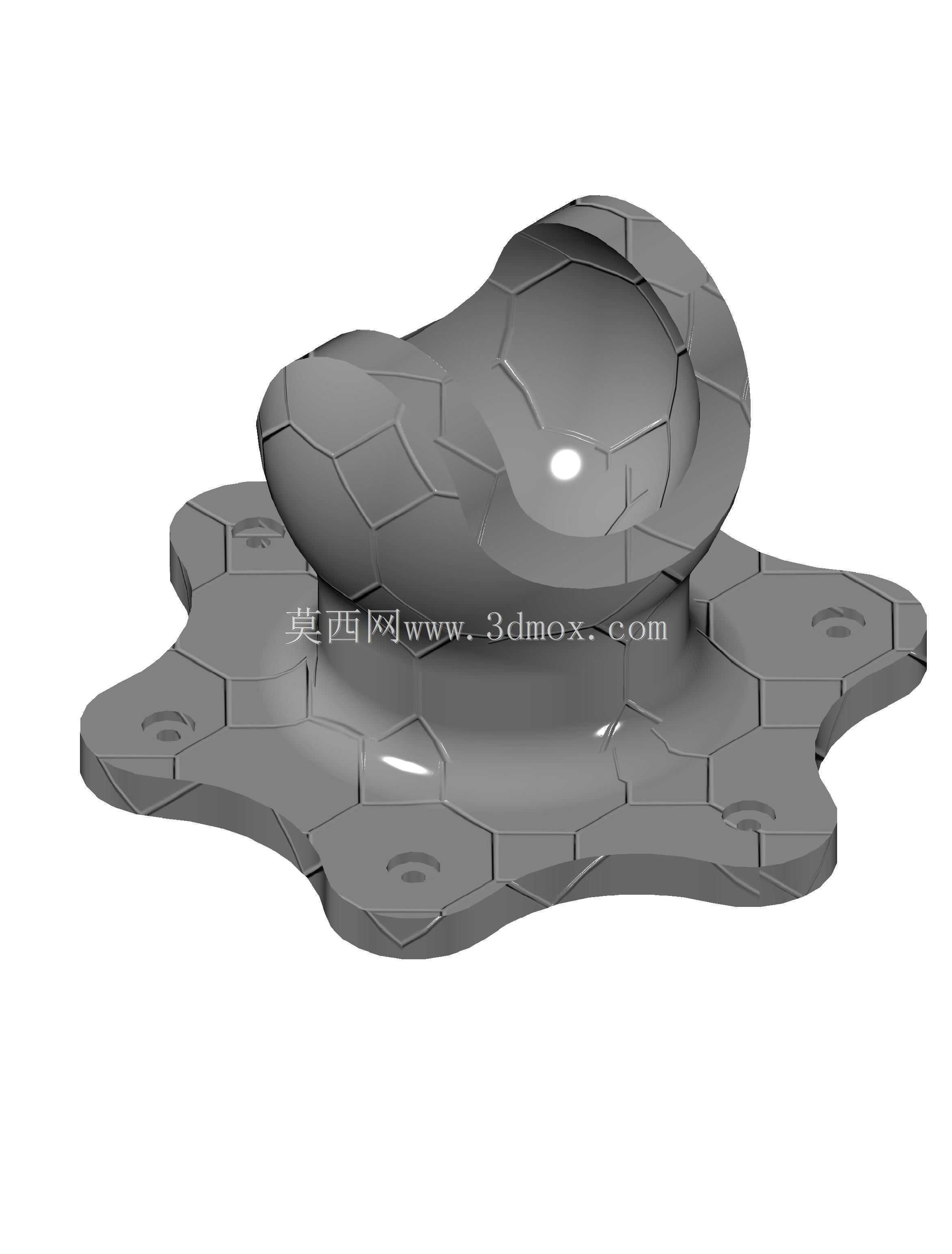

　　轭架上部的异形承托结构是整个部件的功能核心，其内部型腔完全匹配万向节组件的安装尺寸，型腔内壁的曲面弧度经过反复校核，能够保证万向节在设定偏转角度范围内活动时不会出现结构干涉，当传动链路因为设备运行振动、管路热胀冷缩出现轴向或角度偏移时，该承托结构可以为万向节提供稳定的支撑基准，让传动轴的扭矩传递始终保持平顺，不会因为偏移量累积出现卡滞、传动扭矩波动过大的问题。材质选用上采用U型钢等混合钢材加工，整体结构经过有限元受力仿真校核，在额定传动扭矩下的最大形变量控制在0.05mm以内，既能够满足长期交变载荷下的结构强度要求，也不会因为过度冗余设计增加不必要的部件重量。

　　从设计思路层面，该部件在建模阶段就同步考虑了加工工艺的可行性，法兰盘上的所有安装孔均采用垂直于安装面的直孔设计，可直接通过钻床一次装夹完成加工，不需要定制特殊角度工装；上部承托结构的外曲面与内型腔均采用顺滑的G2连续曲面过渡，没有突兀的直角转折，既可以降低铸造或锻压毛坯的成型难度，也能减少后续机加工的走刀次数，同时还能有效避免应力集中问题，在长期承受传动交变载荷的工况下，不会在转角位置出现疲劳裂纹。安装边界方面，该法兰轭架的整体高度控制在适配常规差压阀执行器的安装空间范围内，法兰盘最大外轮廓尺寸匹配DN50到DN80通径差压阀的标准安装接口，不需要对原有阀组的安装基座做额外改造即可直接替换原有连接部件，上部万向节安装位的接口尺寸适配行业通用的十字轴万向节规格，传动轴连接孔的孔径与键槽尺寸符合对应传动杆的标准配合公差，装配时不需要做二次修配即可完成组装。

　　在实际运维场景中，这类法兰轭架的结构设计也充分考虑了后期维护的便利性，法兰盘与上部承托结构的衔接位置做了加宽的过渡圆角，日常巡检时可以很方便地检查螺栓锁紧状态与结构形变情况，所有外露表面均做了防锈磷化处理，能够适应工业车间、户外管路等不同工况下的防腐蚀要求，不需要额外做表面防护处理即可长期使用。不同于常规的刚性法兰连接结构，该轭架通过集成万向节支撑功能，将原本需要独立安装的传动支座与法兰连接结构整合为一体，大幅减少了传动链路的零件数量，降低了装配累计误差，同时也缩减了整个阀组传动段的轴向安装尺寸，对于安装空间受限的管路改造场景尤为适用。在扭矩传递过程中，轭架的承托结构可以将万向节产生的径向分力均匀分散到底部法兰盘的整个安装面上，避免局部应力过大导致法兰变形或螺栓松动，保证传动链路在长期运行过程中的连接稳定性。
