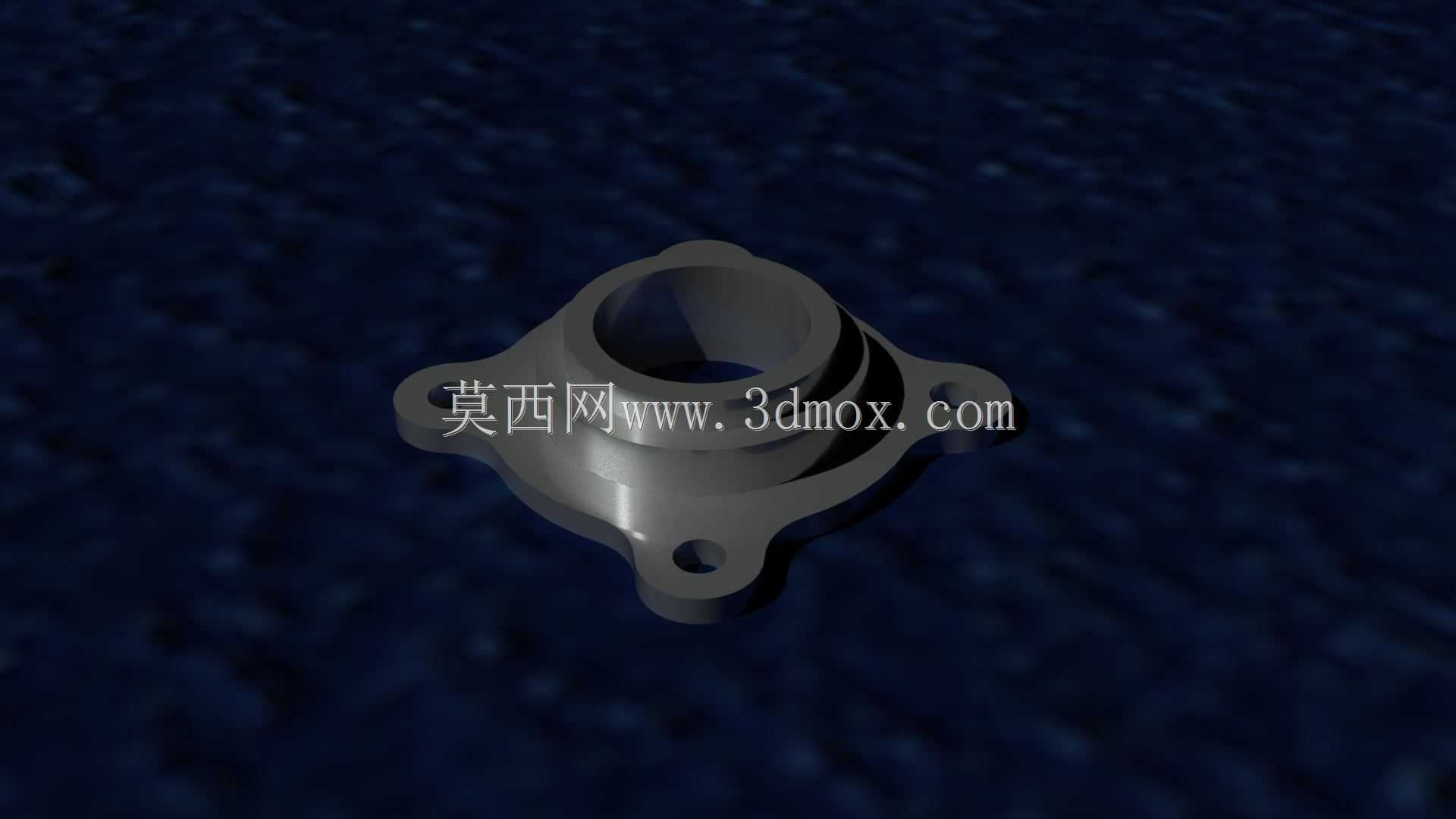

在各类工业传动系统的轴系布局中,法兰联轴器是实现两根轴刚性同轴连接、传递旋转扭矩的核心基础部件,这类部件不需要额外的缓冲补偿结构,依靠法兰端面的紧密贴合与紧固件的预紧力实现扭矩传递,适合对传动同轴度要求较高、载荷平稳无强冲击的传动场景,常见于小型电机输出端与负载输入端的直连、精密传动台架的轴段对接、小型泵类设备的动力衔接等工况。这款三耳安装式的法兰联轴器,整体采用一体化铸造成型后机加工的工艺路线设计,主体结构分为中间的轴套段与外侧的法兰安装盘两部分,轴套段为中空通孔结构,内孔可根据对接轴的直径做公差匹配,通常采用H7/k6的过渡配合保证装配后无径向窜动,轴套外壁设计有阶梯状的凸缘结构,既可以增强轴套部分的结构刚度,
避免锁紧时轴套发生形变抱紧轴颈,也能作为装配时的轴向定位面,方便安装时快速对齐轴端的插入深度。外侧的法兰盘没有采用常规的整圆四孔或六孔布局,而是设计了三个均匀分布的安装耳,每个安装耳上加工有一个贯通的螺栓安装孔,三个安装耳沿法兰盘中心呈120度均匀分布,这种布局相比整圈法兰的设计,在保证连接强度足够的前提下大幅减少了零件的整体重量,同时三个安装点的定位方式在装配时更容易调整端面的平行度,不会出现四个螺栓孔反复对位拧入后端面翘曲的问题,适合安装空间紧凑、对零件重量有一定要求的小型传动场景。从安装边界来看,这款联轴器的轴向总长度较短,轴套段的外径小于法兰安装耳的外切圆直径,三个安装耳的外轮廓做了圆弧过渡处理,没有尖锐的棱角,既可以避免安装时划伤操作人员,也能减少高速旋转时的风阻与动不平衡量。设计过程中需要重点关注几个核心参数的匹配:首先是安装孔的中心距公差,三个螺栓孔的位置度公差需要控制在0.05mm以内,否则装配时会出现螺栓无法穿入、连接后两轴同轴度超差的问题,运行时会产生额外的径向载荷,加速轴承的磨损;其次是法兰端面的平面度与端面对轴套内孔轴线的垂直度,这两个形位公差直接决定了连接后两根轴的同轴度,通常端面平面度需要控制在0.02mm以内,端面对内孔轴线的垂直度不超过0.03mm,装配时依靠端面的紧密贴合实现定位,不需要额外的定位销就能保证足够的传动精度。在扭矩传递的路径上,动力从一侧的轴通过键连接传递到轴套部分,
再通过一体化的结构传递到外侧的三个安装耳,最后通过穿入安装孔的锁紧螺栓传递到另一侧对接的法兰盘上,整个传力路径没有额外的转接零件,结构刚性强,传动过程中无背隙,适合正反转频繁的传动场景。需要注意的是,这类刚性法兰联轴器没有补偿两轴相对偏移的能力,安装时必须严格保证两轴的同轴度,径向偏移量不能超过0.03mm,角向偏移不能超过0.05度,否则运行过程中会产生较大的附加载荷,轻则导致振动噪音增大,重则会造成轴的断裂或者轴承的过早损坏。在实际选型应用中,需要根据传递的额定扭矩、对接轴的轴径、安装空间的径向与轴向尺寸来匹配对应的规格,三个安装耳的结构相比传统整圆法兰,在相同的螺栓孔分布直径下,零件的径向占用尺寸更小,
适合在狭小的设备腔体内部安装,比如小型交流稳压器的内部传动结构、小型风机的动力连接、精密检测设备的传动台架等场景,都能看到这类轻量化法兰联轴器的应用。建模过程中,需要先绘制轴套内孔与外圆的回转特征,再通过阵列特征生成三个均匀分布的安装耳,之后对安装耳的外轮廓做倒圆角处理,避免应力集中,最后加工安装孔与轴套上的键槽,所有的棱边都需要做0.5mm的倒角处理,去除机加工产生的毛刺,保证装配时的贴合度。这类零件的材质通常选用45号钢做调质处理,硬度达到HB220-250,既有足够的强度传递扭矩,也有较好的韧性,能够承受一定的冲击载荷,对于有防腐要求的场景,也可以选用304不锈钢材质加工,表面做钝化处理,适合在潮湿或者有腐蚀性介质的环境中使用。
