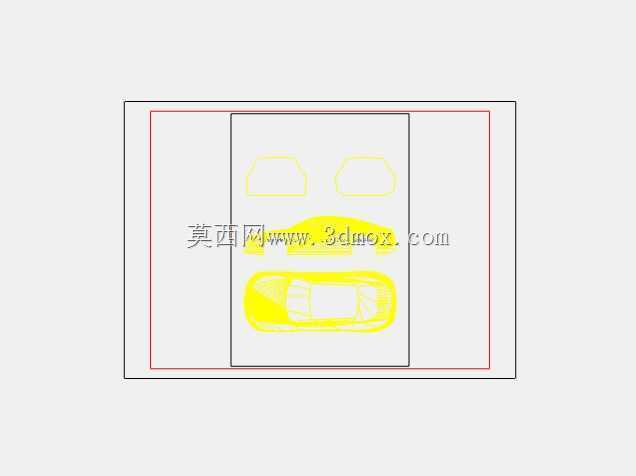

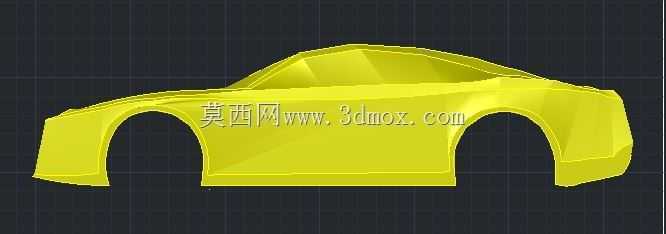

乘用车车身简易结构CAD设计方案

　　在整车研发的早期概念验证阶段，车身结构的快速方案迭代是衔接造型创意与工程可行性的核心环节，这类简易车身轮廓设计，主要面向前期总布置校核、造型比例验证、人机工程初步匹配的应用场景，不需要覆盖完整的钣金拆分、安装点细节，而是优先把核心的外廓边界、乘员舱占位、关键部件的相对位置关系梳理清楚，给后续的精细化设计提供基准参考。从实际工程用途来看，这类简化的车身设计稿，首先可以用于总布置阶段的空间校验：在确定整车轴距、轮距、前后悬长度的基础上，通过勾勒车身外轮廓，能够快速核对乘员舱的横向、纵向空间是否满足人机要求，比如前排驾乘人员的头部空间预留、侧窗视野边界的初步划定、后排乘员的腿部空间余量，都可以通过这个简化的轮廓模型做初步判断，

　　避免后续精细化建模完成后才发现空间不足，出现大范围返工的问题。其次这类模型也可以用于风阻性能的初步仿真前置校验，虽然没有细化的曲面细节，但外廓的基本型面走向、车顶的溜背角度、车底的轮廓边界，已经可以支持初步的流场仿真计算，提前预判大的型面设计是否存在风阻过高的问题，给造型部门的方案调整提供工程侧的参考依据。从设计思路上看，这类简易车身设计遵循从整体到局部的逻辑，首先锁定整车的核心硬点：包括前轮中心、后轮中心的位置，确定轴距基准，然后划定前保险杠最前端、后保险杠最后端的边界，确定整车长度方向的尺寸范围，再根据整车宽度要求，划定左右侧围的外边界，确定车宽尺寸，之后根据整车高度目标，确定车顶线的最高位置，搭建起整个车身的外廓长方体基准。

　　在这个基准框架内，再逐步勾勒乘员舱的轮廓：前风挡的倾斜角度要兼顾视野要求和风阻表现，角度过小会导致风阻上升，角度过大则会加长前舱长度，影响整车的轴荷分配；侧窗的轮廓要匹配车门的分块初步设想，保证驾乘人员的侧方视野范围，同时预留出门窗升降机构的安装空间；车身下部的轮廓要考虑底盘部件的布置空间，包括油箱、排气系统、悬架结构的安装余量，避免车身下沿和底盘部件出现运动干涉。从外形尺寸与安装边界的角度来说，这类简化设计需要明确几个核心的尺寸边界：首先是整车外廓的最大尺寸，长、宽、高的数值要符合目标车型的定位，比如面向家用的紧凑型车型，整车长度一般控制在4.3米到4.7米之间，宽度在1.7米到1.85米之间，高度在1.4米到1.6米之间，这个尺寸范围既能够保证车内的乘坐空间，也能够兼顾城市道路的通行便利性，停车、会车都不会有太大的压力。其次是安装边界的预留，车身侧围的轮廓要考虑车门铰链的安装空间，车门和侧围之间的间隙要预留均匀，避免开关门的时候出现摩擦干涉；轮拱的轮廓要留出轮胎跳动的最大空间，考虑悬架压缩到极限位置、轮胎转向到最大角度的时候，轮胎和轮拱护板之间不会发生剐蹭，这个间隙一般要预留至少30毫米以上的余量，覆盖轮胎的形变量、安装公差、行驶过程中的部件位移量。另外车身前部的轮廓要考虑前舱内部件的布置，包括动力总成、散热水箱、蓄电池、保险盒等部件的安装空间，前保险杠到前围板的距离要满足碰撞缓冲的要求，在低速碰撞的时候能够通过保险杠的变形吸收能量，

　　减少对舱内部件的损伤。车身后部的轮廓要考虑后备箱的储物空间，后备箱的开口大小、深度要满足日常使用的需求，比如能够放下28寸的行李箱，同时预留出后防撞梁的安装位置，保证后部碰撞的安全性能。在实际的设计过程中，这类简化的车身模型还会和底盘的简化模型做匹配校验，核对车身地板的高度是否和底盘车架的上沿匹配，车身的安装点位置是否和车架的横梁位置对应，避免后续结构设计的时候出现安装点悬空、无法固定的问题。同时还要考虑整车的通过性参数，比如接近角、离去角、最小离地间隙，这些参数都可以通过这个简化的轮廓模型做初步的测量，接近角一般要保证在15度以上，离去角在17度以上，最小离地间隙在120毫米以上，保证车辆在通过非铺装路面、上下地库的时候不会出现托底、前后保险杠剐蹭地面的问题。不同于最终量产的精细化车身数模，这类早期的简易设计不需要考虑钣金的冲压工艺、焊接工艺的细节，重点是把核心的尺寸关系、空间边界梳理清楚，把大的设计方向确定下来，后续的精细化设计都是在这个基准上做细化调整，比如增加门把手的细节、调整曲面的光影效果、拆分各个钣金件的分缝线、增加安装点的结构、考虑冲压的拔模角度等等，都是在整体轮廓确定之后才开展的工作。这种先做简化轮廓验证的设计流程，能够大幅提升研发效率，减少后期的方案反复，在项目早期就把大的问题排查出来，降低研发的时间成本和物料成本，是整车研发流程中非常重要的一个前置环节。
