多工位铰接式轴承支撑座结构设计

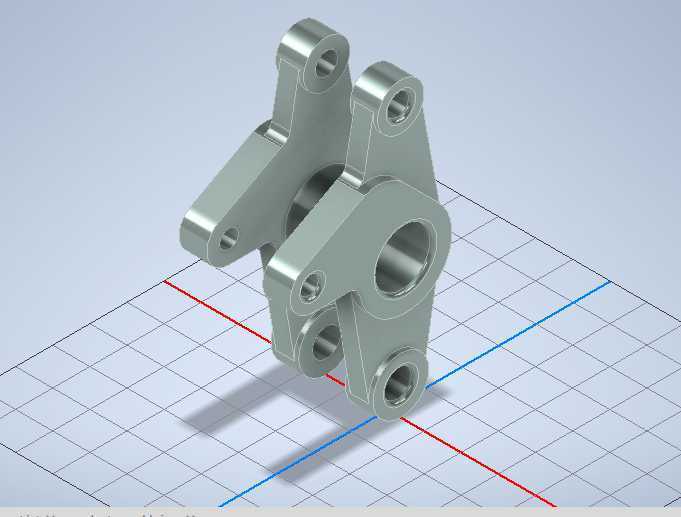

　　在非标自动化产线、小型动力传输机构以及多连杆联动装置的布局中，支撑构件往往不是单一轴孔的标准件，而是需要同时承担径向承载、铰接定位、多组件连接的复合功能，这款多耳式轴承支撑座就是针对这类紧凑安装场景开发的结构件。从整机装配的边界条件来看，这类支座通常布置在动力输入端与执行连杆的交汇位置，周边需要同时避让旋转轴的回转空间、连杆摆角行程以及紧固件的操作空间，因此整体轮廓没有采用规则方块造型，而是顺着各连接点位的受力方向延伸出带安装孔的支耳，让每一处连接点位都获得足够的实体壁厚，同时尽可能压缩非受力区域的材料占用，降低构件整体自重。

　　从功能特性上拆解，主体中部的大直径通孔是核心轴承安装位，孔位的同轴度、端面垂直度直接决定内置轴承的运转精度，设计时该孔段预留了轴承外圈的压装公差，孔两端的凸台端面作为轴承轴向定位的贴合面，可承受轴系运转产生的径向载荷与少量轴向窜动力。围绕主孔分布的多个带孔支耳分为两类功能：一类支耳的通孔用于穿装铰接销轴，和周边的摆动连杆形成转动副，支耳端面的贴合面在装配时与连杆叉口端面留好调整间隙，销轴穿入后可通过开口销或轴用挡圈完成轴向限位；另一类支耳的小孔为螺栓过孔，用于将整个支座锁紧在设备机架的安装基板上，孔位周边做了局部加厚凸台，避免螺栓锁紧时局部应力集中导致支座变形。

　　实际建模过程中，首先要依据整机布局确定主轴承孔的中心高，这个尺寸直接关联传动轴和配套带轮、齿轮的中心距，一旦偏差会直接导致传动件啮合不良或皮带张紧度异常。主孔位置锁定后，再根据各连杆的运动轨迹反推每个铰接支耳的孔位坐标，需要逐一校验连杆在全行程摆动时，支耳外形和相邻运动部件的最小安全间隙，通常在静态布局间隙基础上预留2到3毫米的余量，抵消加工装配误差带来的干涉风险。安装固定孔的点位则要匹配机架基板上预设的螺纹孔位置，孔间距公差控制在0.2毫米以内，保证装配时螺栓可以顺利穿入，不会出现强行锁附导致支座受拉变形的问题。

　　壁厚设计上，主孔承载区域的壁厚按照轴承外径的1/4到1/3取值，保证轴承压装后孔壁不会出现弹性扩张；铰接支耳的壁厚围绕销轴孔分布，孔边到支耳外轮廓的距离不小于销轴直径的1.2倍，避免受交变载荷时孔边出现撕裂失效。各支耳和主体衔接的位置全部采用圆角过渡，避免直角拐角处形成应力集中，在长期往复摆动的载荷下产生疲劳裂纹。构件的材质通常选用铸钢或高强度铝合金，铸钢件适合重载、冲击载荷较强的设备场景，铝合金件则用于对整机重量有严格限制的轻型联动机构，两种材质的建模逻辑一致，仅在后续工程图中标注不同的热处理与表面处理要求。

　　这类复合支撑座替代了传统方案中“标准轴承座+单独铰接支架”的拼接结构，减少了零件数量，也消除了多个零件拼接带来的累积装配误差，所有孔位的位置精度在一次装夹加工中即可保证，在包装机械、小型轻工输送线、可调式工装夹具的连杆机构中都有很高的适配性，设计时只要根据实际轴径、连杆行程和安装界面调整各孔位坐标与支耳长度，即可快速衍生出适配不同设备的变体结构。
