钢管桁架式越野卡丁车整车车架结构

　　这套钢管桁架式卡丁车车架面向小型休闲赛车、场地竞技车与越野娱乐车的底盘开发场景，核心作用是把动力总成、行驶系统、转向机构、座椅防护和外部覆盖件整合到同一承载框架上。整车采用外露管笼布局，前舱布置动力与传动部件，中部为驾驶乘坐区域，后部通过延伸管梁连接后轮及悬架支点；四周连续弯管形成防滚笼轮廓，在侧翻、翻滚或侧向碰撞时为乘员头部和躯干保留生存空间。

　　从结构思路看，车架没有采用厚重冲压底板，而是以小直径钢管弯制后拼焊成空间桁架。主梁沿纵向贯通，横向管件在驾驶区、动力区和后轴附近形成闭环，斜撑则把座舱开口、前悬支点和后悬载荷传递到主纵梁上。这种布置能在较低自重下获得较高扭转刚度，尤其适合非铺装路面行驶：单侧车轮受冲击时，载荷不会只集中在某一段横梁，而会通过多根管件分散到整个笼式框架。前鼻管梁向外收拢并预留保险杠安装面，可装配前部扰流护板；侧边防撞管位于车轮内侧，能限制碰撞侵入量；后部管架兼顾发动机支撑、链轮避让和后轴安装。

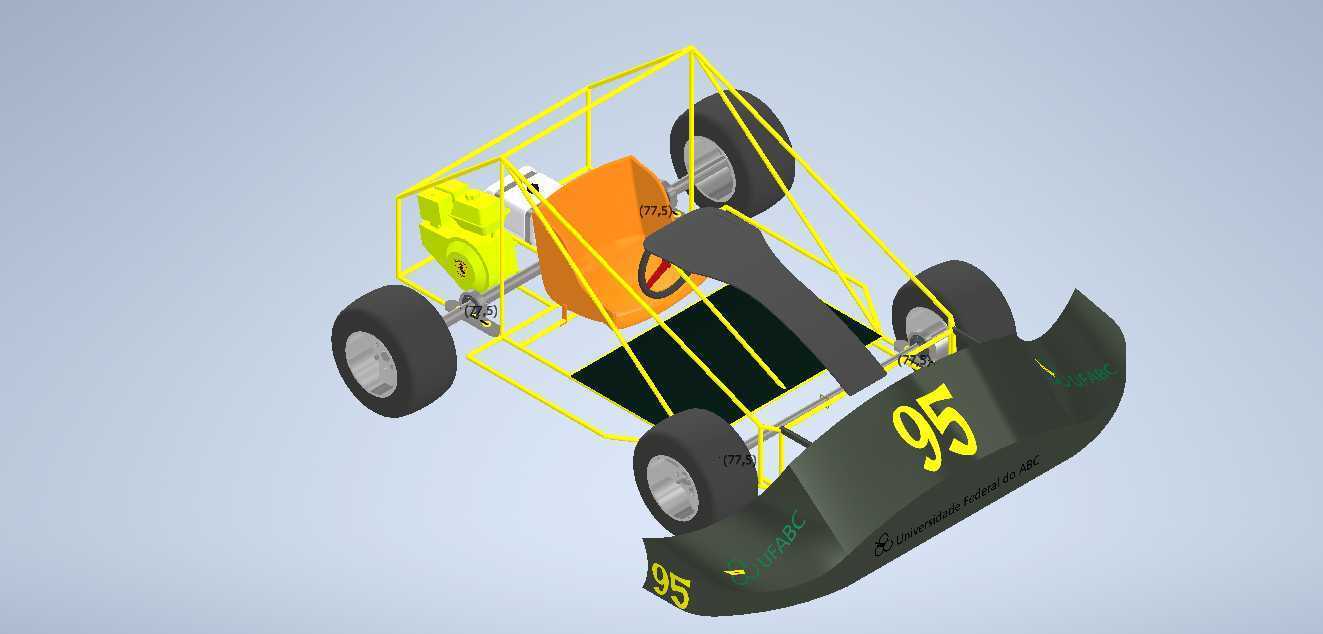

　　建模时需要重点控制悬架硬点位置。前轮转向节、下摆臂连接座、减振器上座以及后轮轴支承位都属于运动学基准，管件放样不能只追求外观流畅，必须保证摆臂轴线、转向拉杆交点和轮距参数一致。若硬点随管径变化随意偏移，实车会出现轮胎异常磨损、转向回正差或弯道制动稳定性下降。图中车架周围保留了车轮、转向柱、座椅和前护板等装配关系，可用于检查跳动间隙：前轮在最大转向和上下跳动时不能擦碰前管梁，后轮在悬架压缩行程内要与链条、链轮及侧管保持安全距离，转向轴穿过座舱时还需给驾驶员腿部留出操作空间。

　　安装边界方面，管架下段决定发动机、脚踏、座椅滑轨和底板的固定高度；上部防滚管决定头盔间隙与安全带锚点。座椅不宜悬空固定在薄板上，靠背和坐垫下方应设置横管或加强垫板，使安全带载荷在制动和翻滚工况下直接传入主框架。发动机支承区通常承受振动和链条拉力，需在管梁之间增加局部加强片，避免薄板支架疲劳开裂。前护板、侧饰板和号码板属于非承载外观件，可通过折弯支架连接到管架，但不应把悬架反力寄托在塑料覆盖件上。

　　在实际用途上，该结构适合场地租赁车、DIY改装车、教学实训车以及轻型越野卡丁车验证。设计阶段可据此进行轮距、轴距、质心高度和接近角校核：轴距过小会影响直线稳定性，过大则降低转弯灵活性；前悬管梁高度影响前部通过性，后悬支撑宽度影响链轮维护空间。整车外形还需围绕轮胎包络、发动机外形、油箱位置和驾驶员姿态反复检查，确保管路、线束、链条和操纵件在车架内部有序布置。

　　从制造角度看，圆管相贯线、弯管回弹和焊接变形是落地难点。三维模型中每段管件的切点、角度和搭接顺序都可直接服务于下料与工装定位；先拼底部基准框架，再安装侧围防滚管，最后补装悬架支座，有利于控制累计误差。对于需要小批量试制的场景，还可在模型基础上增加吊耳、夹具定位面和检修开口，使车架既满足赛车轻量化要求，也兼顾装配、维护与安全验证。
