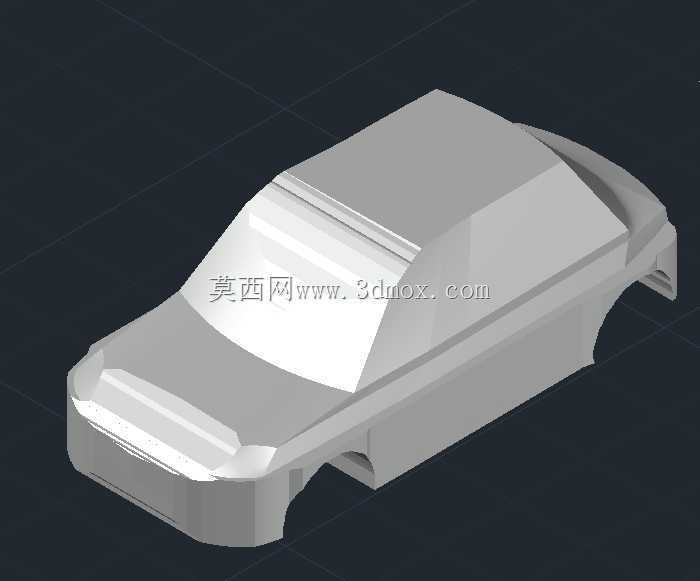

乘用车硬质白车身基础结构数模

　　在整车正向开发流程中，白车身作为所有内外饰附件、底盘系统、动力总成的安装基体，其结构设计的合理性直接决定整车的碰撞安全性能、NVH表现、装配精度与使用寿命，本次呈现的硬质车身结构数模，聚焦乘用车承载式车身的基础壳体形态，省略了复杂的局部加强筋、安装凸台与分缝线细节，保留了车身最核心的型面特征与空间边界，可作为前期整车总布置阶段的占位参考，也可用于新手练习车身曲面建模的基础参照。从实际应用场景来看，这类简化的硬质车身数模常出现在整车概念设计阶段，总布置工程师需要先确定车身的整体外廓尺寸，才能进一步规划乘员舱空间、发动机舱布局、行李舱容积，校核人机工程学参数，比如前排乘员头部空间、腿部空间，后排乘客的坐姿舒适性，以及转向系统、踏板组、

　　换挡机构的安装位置是否存在干涉。不同于最终量产版的详细白车身数模，这个基础结构模型没有拆分冲压件分块，也没有预留焊接边、涂胶槽等工艺结构，重点还原了车身的核心型面走向：前舱盖的倾斜角度直接影响整车风阻系数，前风挡的弧度与A柱的截面形态需要兼顾驾驶员前方视野与碰撞时的行人保护要求，车顶的弧线从A柱顶端平滑过渡到C柱，既要保证后排乘员的头部余量，也要控制整车的高度重心，减少高速行驶时的侧风敏感度。从设计思路上看，这类硬质车身基础结构的建模通常从油泥模型扫描点云开始，先勾勒出车身的主断面线，包括Y0中心面的整车轮廓线、门槛梁位置的水平断面、A柱B柱C柱的垂直断面，通过多组断面线搭建出基础曲面框架，再进行曲面的顺滑拼接，保证相邻曲面之间的G2连续，避免出现光影褶皱，影响后续外覆盖件的冲压成型性。在尺寸边界方面，这个车身模型的外廓尺寸参考常规A级乘用车的参数设定，整车长度控制在4.6米左右，宽度1.8米，高度1.5米，轴距2.7米，前轮距1.55米，后轮距1.56米，这些基础尺寸边界决定了后续底盘系统的选型范围，比如前悬采用麦弗逊悬架时，减震器塔顶的安装位置需要在前舱减震器座区域预留足够的空间，避免与前舱盖内板发生运动干涉；后悬如果采用扭力梁悬架，后轮拱的内轮廓需要留出足够的跳动空间，保证轮胎在上下极限行程时不会剐蹭轮罩内板。车身的门槛梁位置设计了连续的空腔结构走向，虽然这个简化模型没有做出内部的加强板，

　　但预留的门槛截面宽度可以满足侧碰时的力传递要求，碰撞能量可以通过门槛梁、B柱、门槛内的加强板传递到整个车身框架，减少乘员舱的侵入量。前围板的位置在模型中做了明确的边界划分，分隔了发动机舱与乘员舱，这个位置后续需要设计隔音隔热垫的安装结构，还要预留转向柱、空调管路、线束的过孔，保证密封性能，避免发动机舱的噪音、热量传入乘员舱。车尾的行李箱盖开口尺寸在模型中也做了基础设定，开口宽度要满足常规行李箱的取放需求，开口下沿的高度控制在合理范围，减少搬运行李时的抬升高度。在实际的建模练习中，这类基础车身模型可以帮助初学者理解车身曲面的构建逻辑，掌握从线框到曲面再到实体的建模流程，熟悉车身各个区域的功能划分，避免在后续详细设计中出现空间冲突。

　　对于总布置阶段的方案评审来说，这个硬质车身模型可以快速搭建整车的数字样机，将轮胎、悬架、动力总成、座椅、方向盘等部件装配到对应位置，进行初步的运动干涉检查，验证整车布局的合理性，减少后续详细设计阶段的方案反复。不同于带详细结构的量产车身数模，这个简化模型的曲面数量少，文件体量小，在进行多方案对比时可以快速调整型面参数，比如调整前舱盖的倾斜角度、车顶的弧线高度、车尾的溜背角度，快速验证不同造型方案对整车空间、风阻的影响，为后续的详细设计提供基础参考框架。在结构强度的初步规划上，这个车身的B柱位置预留了足够的截面宽度，后续可以在B柱内部设计加强板与热成型钢内衬，满足侧面碰撞的法规要求，A柱的截面形态在模型中做了基础的圆角过渡，既可以减少风阻，也能在碰撞时引导碰撞力的传递路径，避免A柱发生过度弯折影响乘员生存空间。车身的地板区域在模型中呈现为平整的基础形态，后续可以根据动力总成的形式，预留传动轴通道、电池包安装空间，如果是燃油车，地板中部的凸起可以容纳排气管与传动轴，如果是纯电动车，平整的地板可以布置更大容量的电池包，提升续航能力。
