多轮式石材切割加工设备结构设计

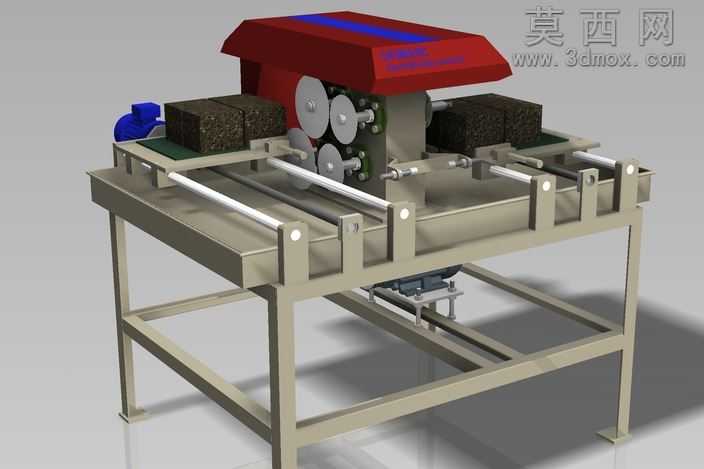

本模型为多轮式大理石切割加工设备，采用三维参数化建模方式完成整体结构搭建，建模过程中对各功能模块进行独立装配校验，确保各运动部件无干涉问题。设备整体采用框架式床身结构，底部为方管焊接成型的支撑机架，机架上方设置两组平行直线导轨作为工件输送导向结构，导轨上安装可滑动的工件承载台，可同时放置两块待加工石材坯料，适配批量石材切割加工需求。切割执行单元采用多锯轮并行布局，锯轮组通过同步带轮结构实现联动传动，传动结构外侧设置半包围式红色防护罩，既保障作业安全，也可阻挡切割过程中产生的碎屑飞溅。设备左侧配置蓝色驱动电机，为锯轮转动提供动力输出，机架下部设置中间传动组件，将动力平稳传递至上部锯轮组，整体传动路径经过优化，可减少动力损耗。建模过程中对金属机架部分赋予哑光金属漆材质，对锯轮赋予高硬度合金材质，对防护罩赋予工程塑料材质，对石材坯料赋予天然石材质感，渲染后可清晰区分各部件功能属性。设计过程中重点考量了切割作业的稳定性，机架底部设置可调式支撑脚，可根据安装地面平整度调节设备水平度，避免切割过程中出现震动影响加工精度；锯轮组的安装位置经过反复校准，可保证切割面的平面度公差符合石材加工行业标准，同时多轮并行的设计可单次完成多道切割工序，有效提升石材加工效率。
