交错轴传动用蜗杆蜗轮啮合副结构

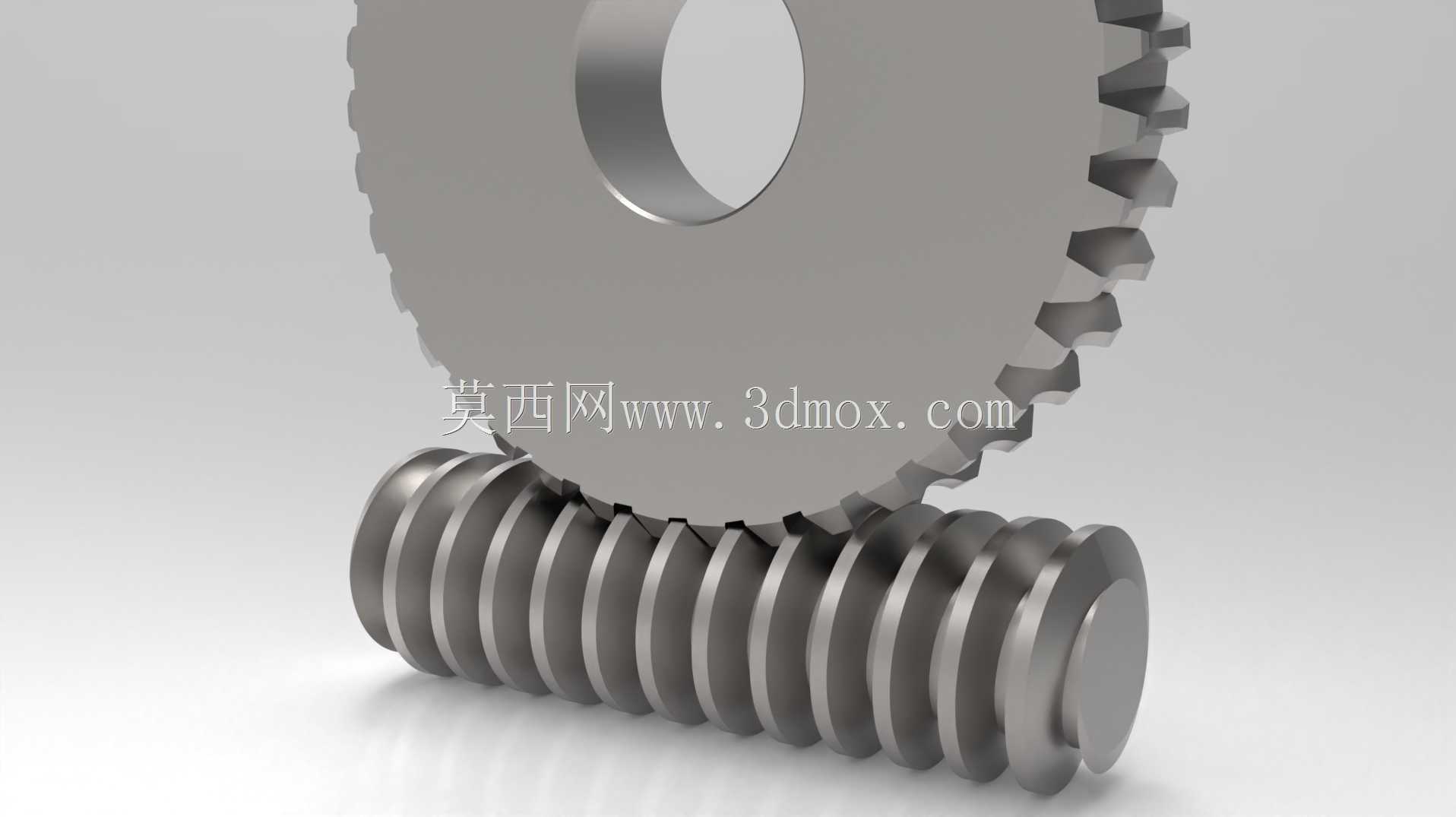

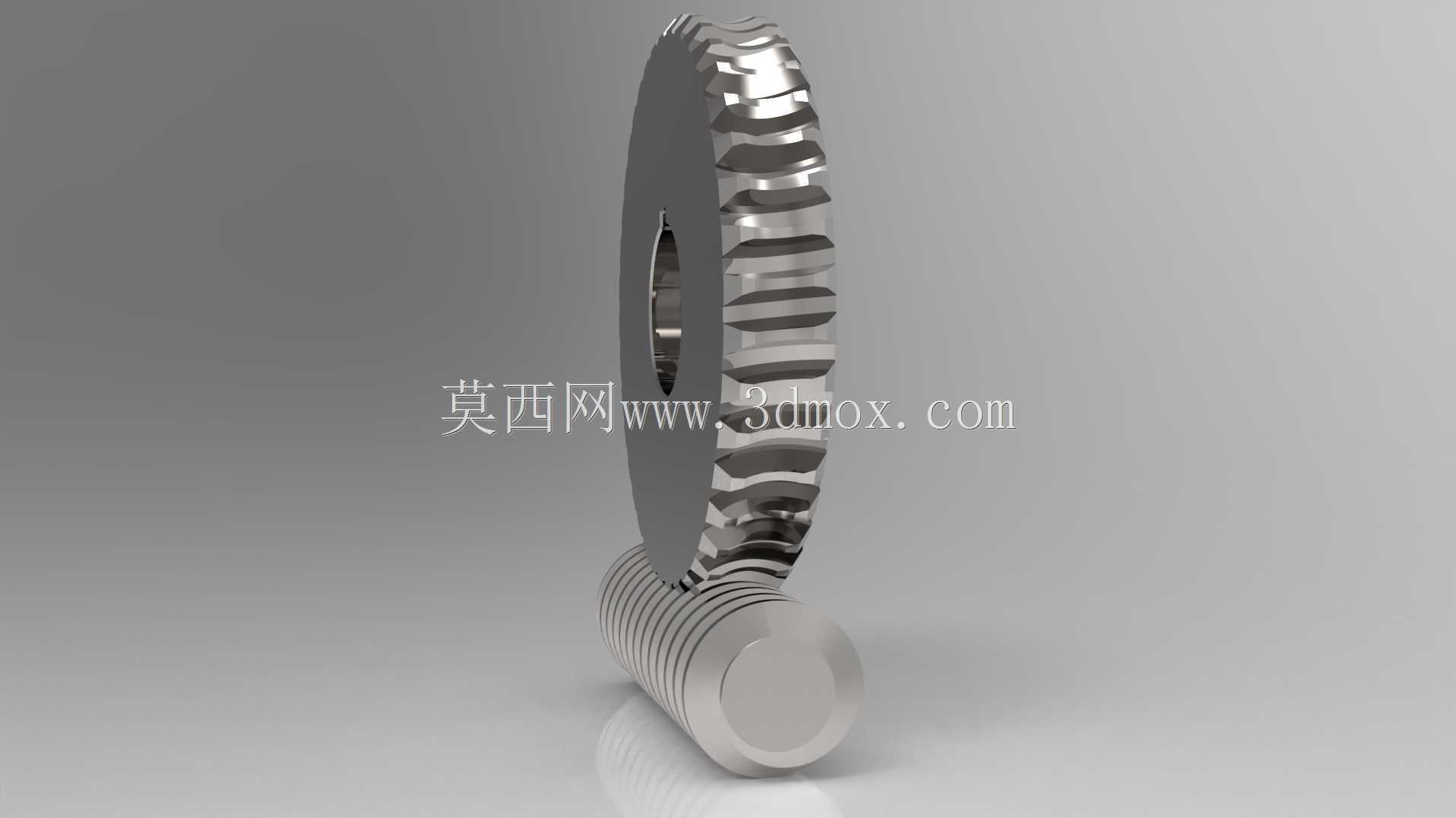

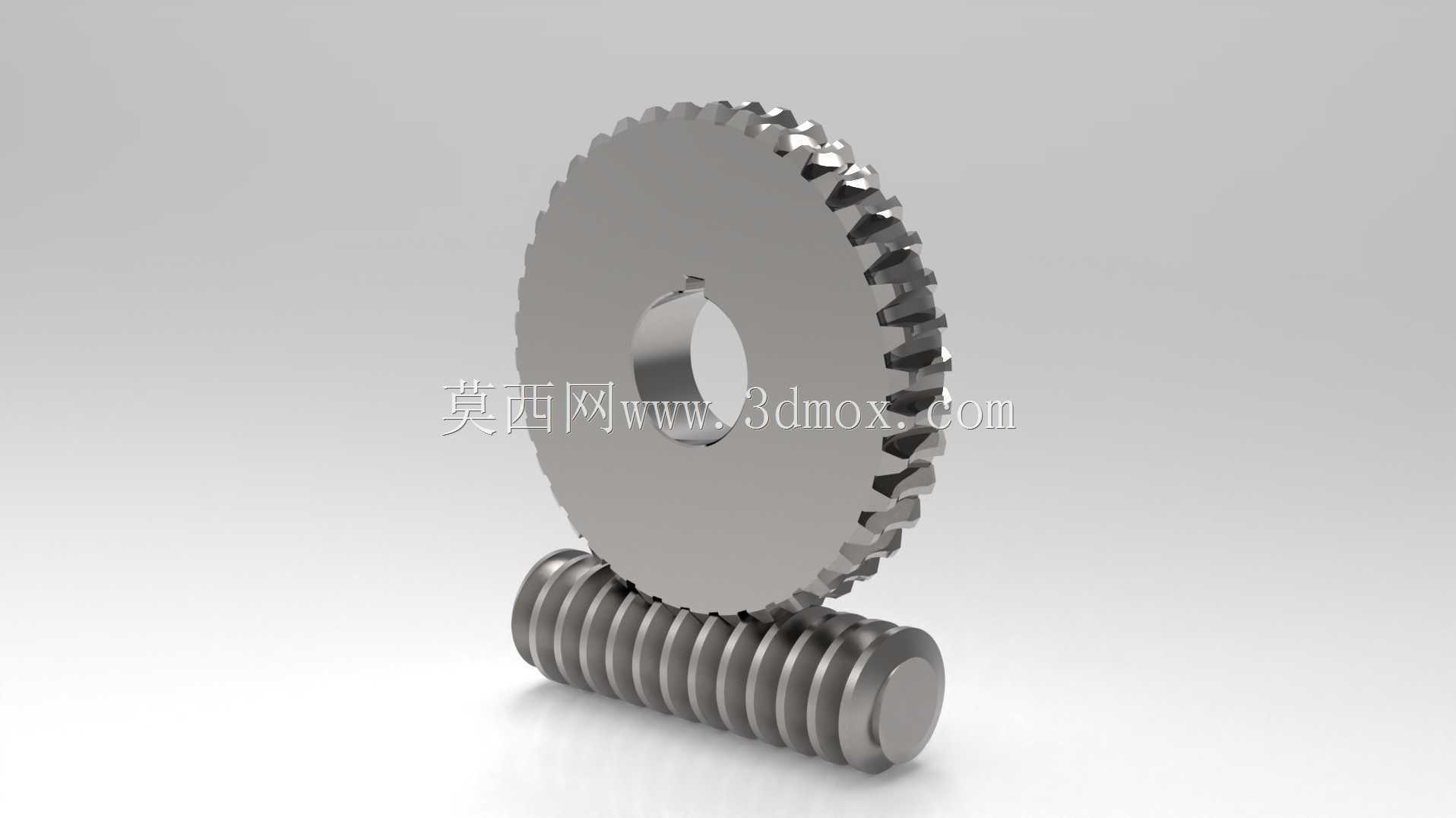

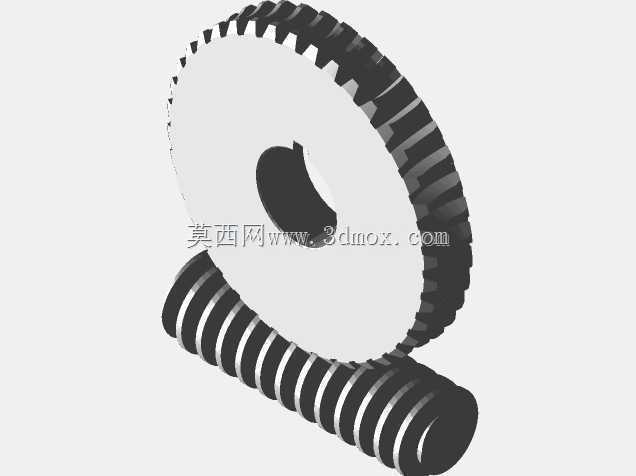

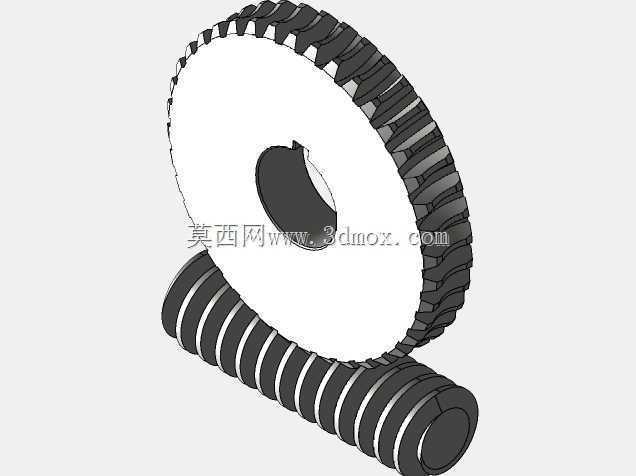

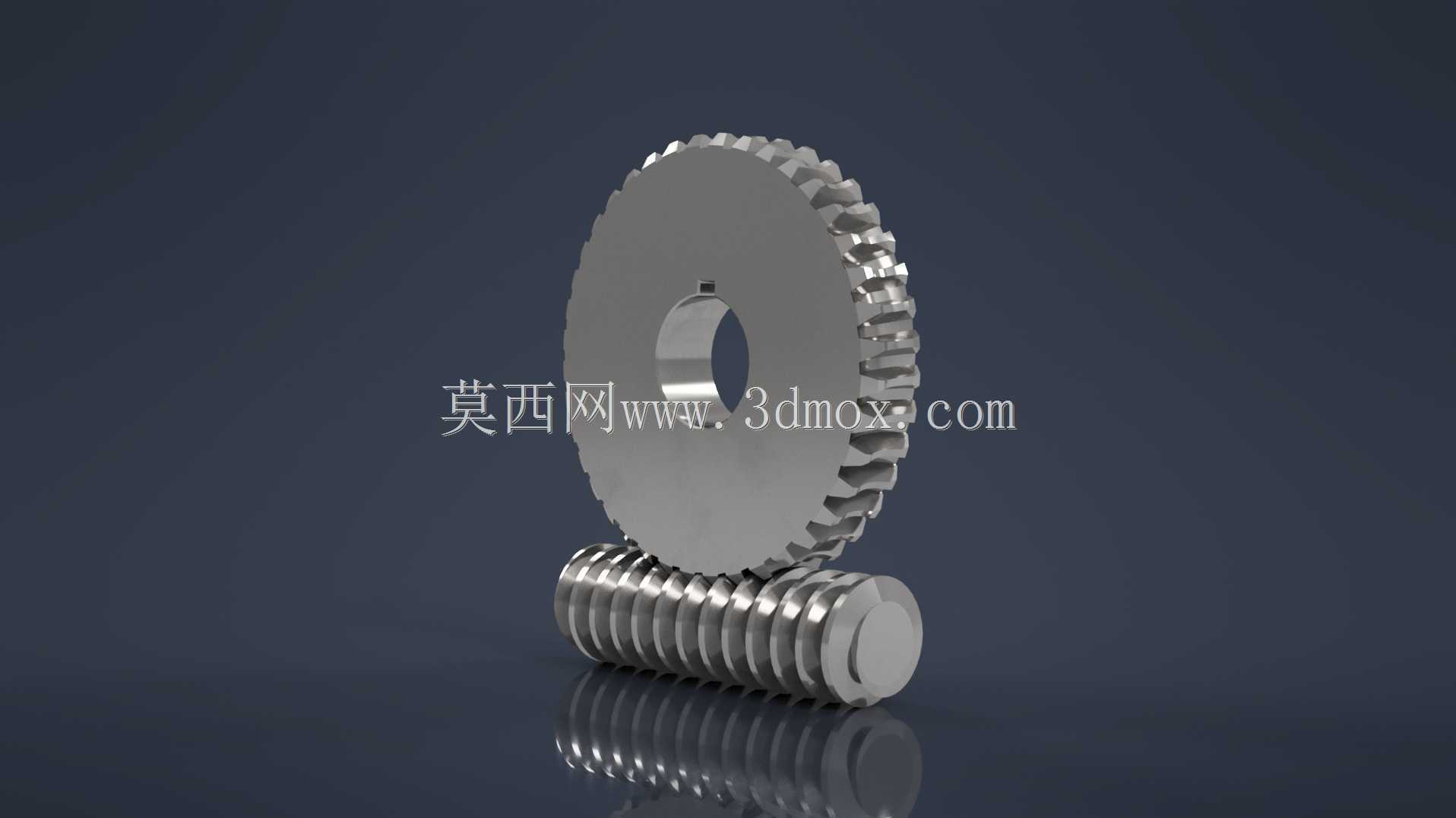

　　在中小功率交错轴动力传递场景中，蜗杆蜗轮啮合副是应用极为广泛的传动结构，常见于需要大减速比、低运行噪音的设备内部，比如交流稳压器的调压驱动单元、小型输送线的减速模块、精密进给机构的动力输出端，这类场景普遍要求传动结构具备反向自锁特性，避免负载端反向拖动动力部件造成设备故障，同时对传动平稳性有较高要求，不能出现明显的啮合冲击，否则会导致调压精度偏移、进给位置偏差等问题。这套啮合副采用圆柱蜗杆配渐开线齿形蜗轮的结构设计，蜗杆为单头等导程结构，齿面经过螺旋升角匹配计算，和蜗轮齿面形成线接触啮合状态，相比多头蜗杆，单头结构可以在相同中心距下获得更大的单级减速比，不需要额外增加齿轮减速级就能满足低速大扭矩的输出需求，同时反向自锁性能更稳定，

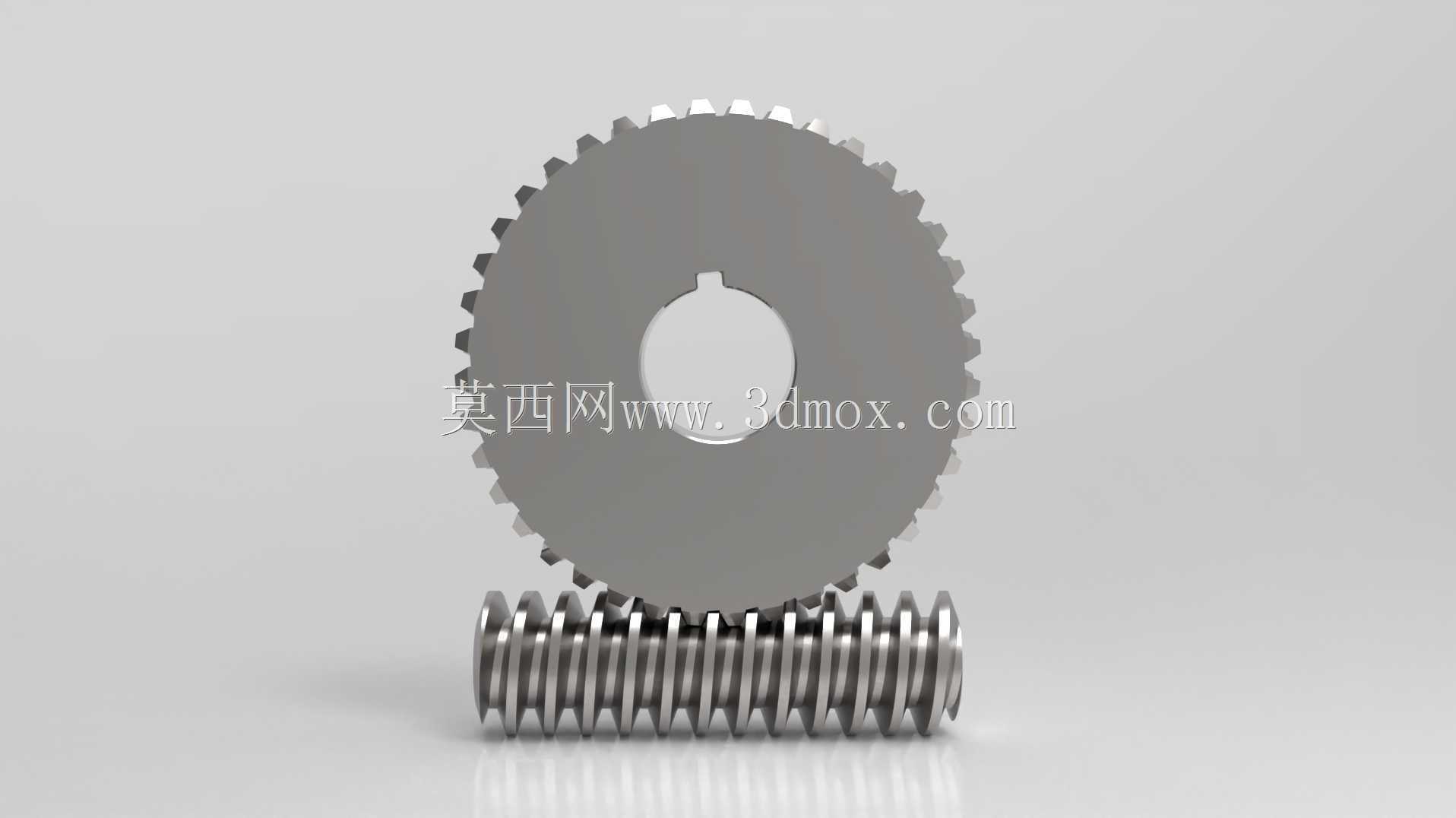

　　当设备停机时，负载端的扭矩无法反向驱动蜗杆转动，能省去额外的制动结构，简化整体设备的布局。从安装边界来看，这套啮合副的中心距按照常规小型减速单元的通用尺寸设计，蜗轮中心设置有标准键槽孔，可直接匹配对应直径的输出轴，不需要额外定制转接轴套，蜗杆两端预留有轴承安装轴颈，可直接装入深沟球轴承实现径向支撑，轴向位置通过轴肩和轴承端盖定位，安装时不需要额外调整轴向间隙，只要保证蜗轮蜗杆的中心距误差控制在允许范围内，就能保证齿面接触面积达到设计要求，避免出现偏载导致齿面过早磨损。设计过程中优先考虑了齿面滑动速度的匹配，蜗杆齿面的粗糙度要求控制在合理范围，降低啮合过程中的摩擦损耗，蜗轮齿圈采用减摩性能较好的材质设计思路，和钢制蜗杆配对使用时，

　　即使在润滑条件一般的情况下，也能保证较长的使用寿命，不会出现短时间内齿面胶合的问题。齿形参数选择上，蜗杆的轴向模数和蜗轮的端面模数保持一致，齿顶高系数、顶隙系数均采用通用标准值，方便后续维护时更换备件，不需要定制非标准齿形的零件。在实际装配调试时，需要先固定蜗杆的轴向位置，再调整蜗轮的轴向安装位置，使蜗轮的齿宽中间平面和蜗杆的轴线重合，保证啮合时齿面接触斑点分布在齿高中间位置，避免出现边缘接触导致的传动卡滞、噪音过大问题。这套结构的传动比计算方式为蜗轮齿数除以蜗杆头数，可根据实际设备的转速需求选择对应齿数的蜗轮，不需要改动蜗杆的安装尺寸，就能适配不同减速比的需求，通用性较强。在交流稳压器的应用场景中，

　　这套啮合副连接伺服电机和调压碳刷的驱动机构，电机输出的高转速经过蜗杆蜗轮减速后，带动调压转轴缓慢转动，实现输出电压的平稳调节，由于蜗杆蜗轮的传动平稳性好，调压过程中不会出现碳刷跳动导致的电压波动，同时反向自锁特性可以避免电网波动带来的反冲力导致碳刷位置偏移，保证稳压精度稳定。在小型输送线的驱动端，这套结构可直接和驱动电机连接，将电机的高转速降低到输送辊需要的工作转速，整体结构占用空间小，不需要额外布置多级减速齿轮，能有效缩小驱动单元的安装体积，适合在空间紧凑的设备内部使用。设计时还考虑了润滑维护的便利性，啮合区域预留有足够的油池空间，可采用脂润滑或者油润滑方式，根据设备的运行转速选择对应的润滑方式，转速较低时采用脂润滑可以省去密封结构的设计，降低整体成本，转速较高时采用油润滑能更好地带走啮合产生的热量，避免齿面温度过高导致润滑失效。齿侧间隙按照标准传动的要求设计，既可以补偿加工和安装带来的误差，避免运转时出现卡滞，又能保证传动的精度，不会因为间隙过大导致正反转切换时出现明显的空程，影响设备的定位精度。
