机动车用直流冷却通风风扇电机结构

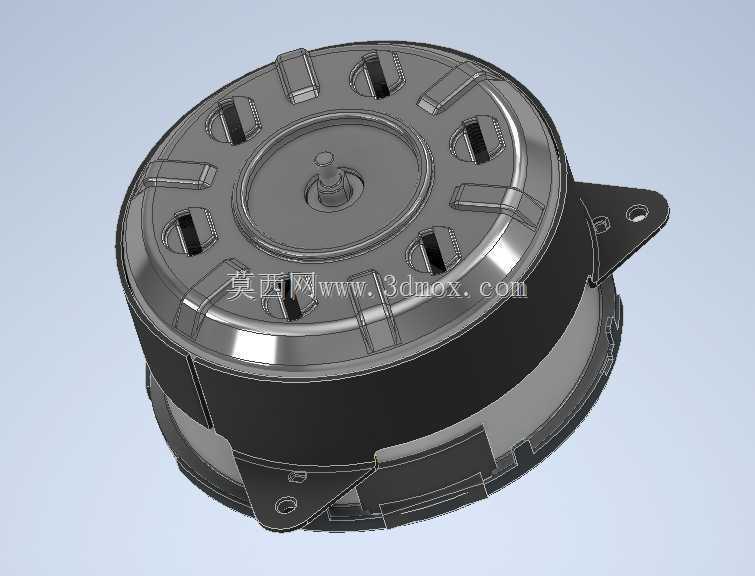

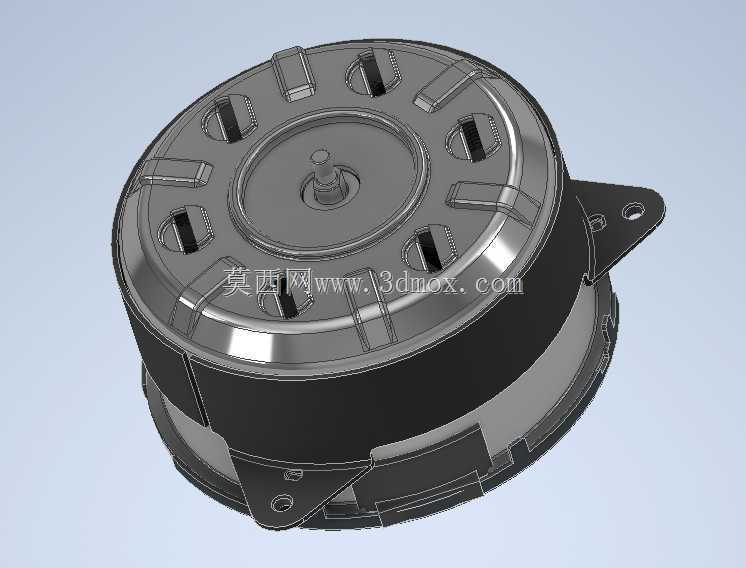

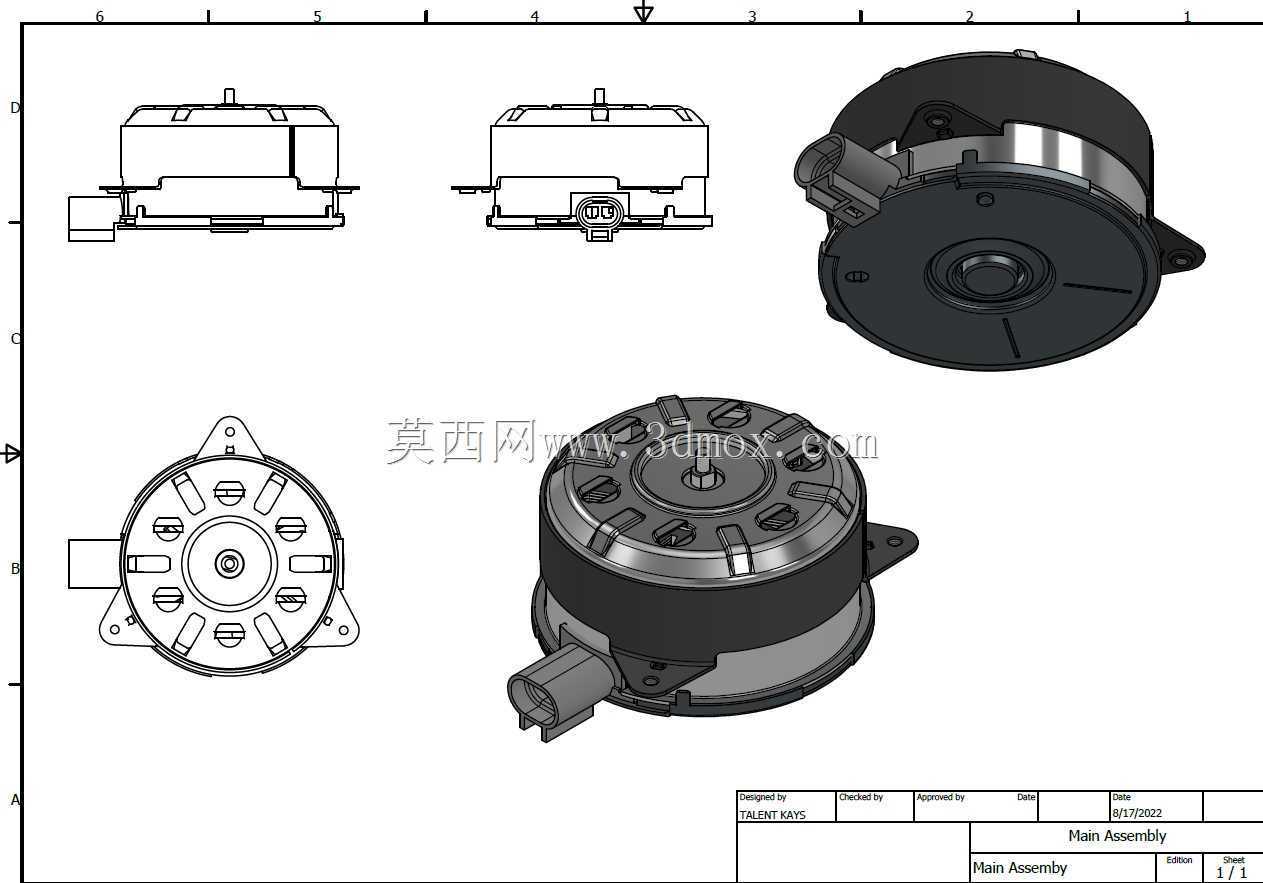

　　在机动车热管理系统的部件选型与结构匹配工作中，这类直流风扇电机是冷却回路里的核心执行部件，多数搭载在发动机舱散热模块、空调冷凝器通风侧、动力电池包风冷回路等位置，负责在车辆运行不同工况下提供稳定的定向气流，带走换热部件表面蓄积的热量，避免动力单元、温控组件因工作温度超出阈值出现性能衰减甚至故障。不同于工业场景固定安装的大尺寸风机，车用直流风扇电机的安装边界受整车布置空间限制极强，设计阶段首先要卡准安装耳的孔位间距与突出高度，图中这款电机采用侧伸式三角安装耳结构，三个固定点位的平面度公差控制在0.1mm以内，安装时不需要额外加装调整垫片就能和风机风圈的安装位完全贴合，避免长期运行出现共振异响。从结构设计逻辑来看，

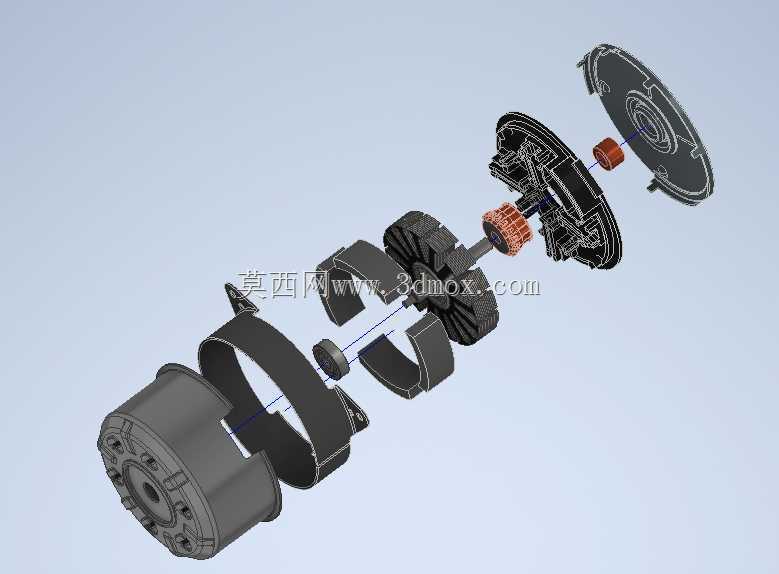

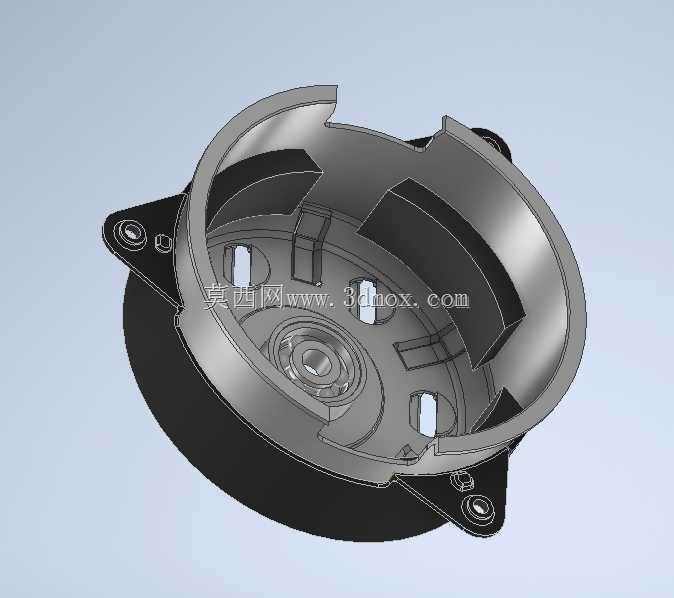

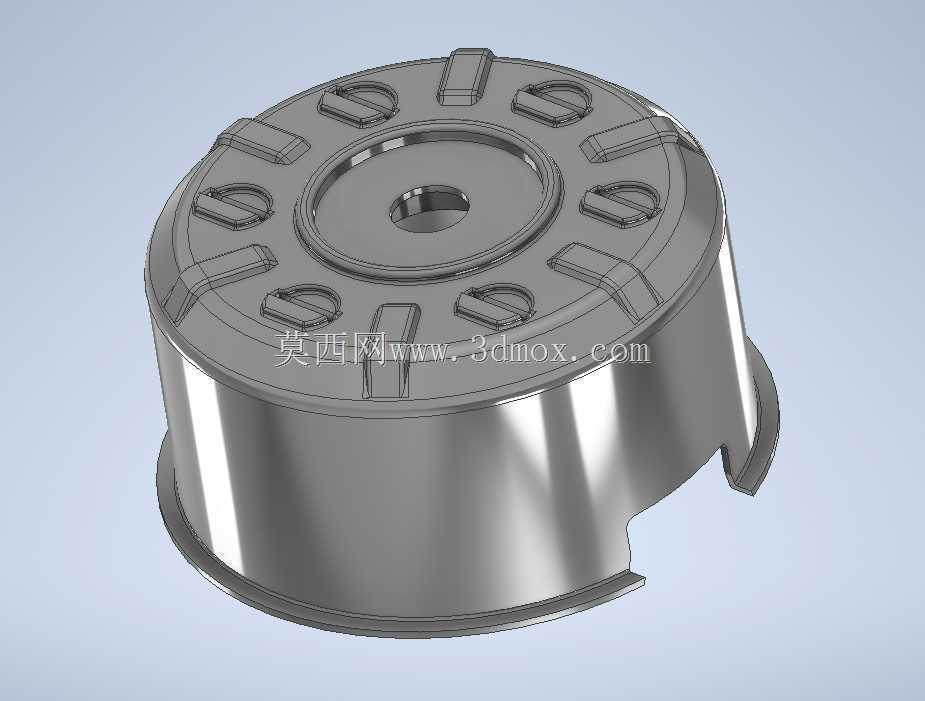

　　这款电机采用外转子驱动架构，转子外壳直接和风扇扇叶的安装座做一体化集成，省去了传统内转子电机额外的输出轴连接法兰，既压缩了轴向整体尺寸，也减少了传动环节的同轴度误差，运转时的动平衡精度更容易控制。电机主体的外壳采用上下扣合的密封结构，接缝处做了环形止口设计，配合橡胶密封圈可以满足车用场景的防尘防水要求，应对车辆行驶过程中溅起的泥水、扬尘侵袭，不会出现异物进入电机内部卡滞转子的问题。端面上的多道通风格栅是对应内部定子绕组的散热通道，电机持续高负荷运转时，自身产生的热量可以通过格栅随驱动气流带出，不需要额外设计独立的散热结构，进一步简化了整体构造。在实际功能匹配上，这类电机的扭矩输出特性完全适配塑料轴流扇叶的负载特性，

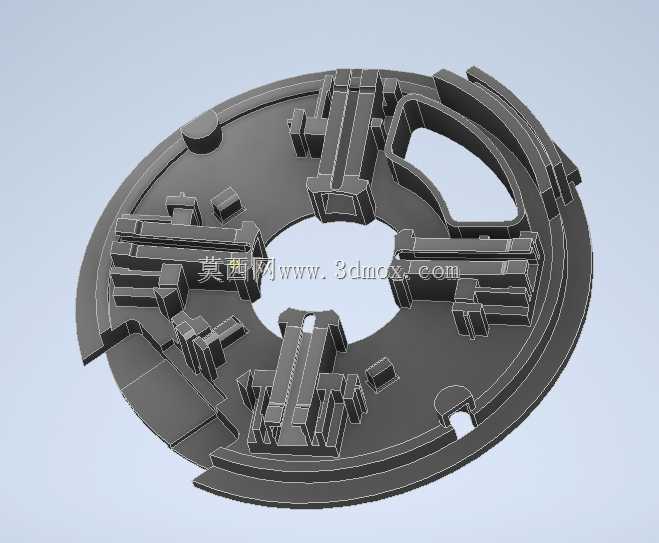

　　低转速下就能输出足够的启动扭矩，带动扇叶快速达到额定转速，不会出现低温环境下因润滑脂粘度上升导致的启动卡滞问题。安装耳上的固定孔采用内嵌金属衬套的设计，避免长期震动工况下塑料安装位出现应力开裂，固定螺栓的锁紧扭矩可以控制在常规车用紧固件的标准范围内，不需要针对塑料件做特殊的扭矩衰减补偿。从外形尺寸的适配性来看，这款电机的主体圆柱直径可以匹配多数乘用车、轻型商用车冷却风扇的风圈中心开孔尺寸，轴向突出高度控制在不超过风圈后侧预留的安装间隙范围内，不会和后方的管路、线束支架出现运动干涉。设计阶段还特意将电机的出线位置设置在安装耳的侧方避让区域，线束走向可以顺着安装支架的走线槽布置，避免和扇叶旋转区域产生刮擦。在实际装车验证环节，

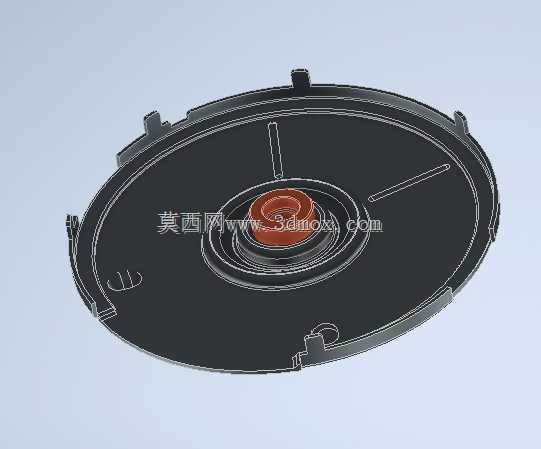

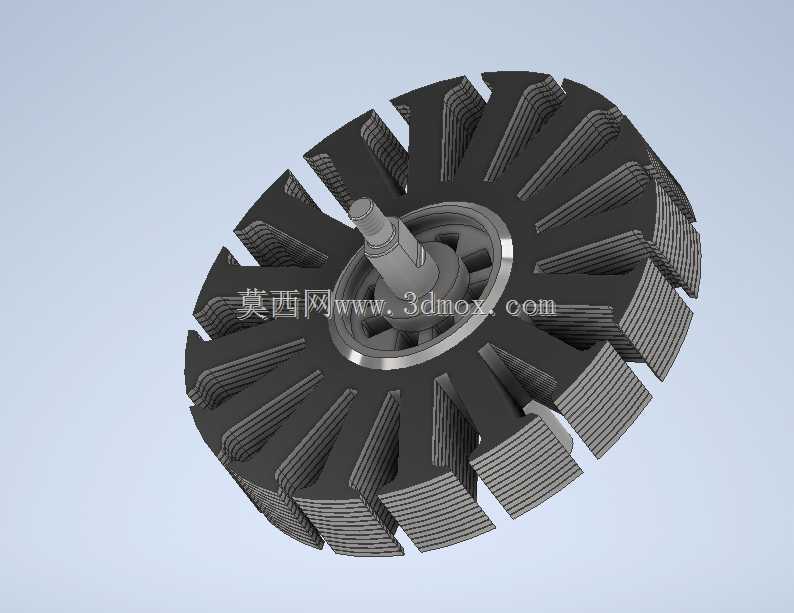

　　这类电机的运转噪音控制是重点考核项，转子的动平衡等级要达到G2.5以上，配合端盖内部的含油轴承结构，在额定转速下运行的噪音值可以控制在驾乘人员可接受的范围内，不会出现明显的高频啸叫。定子绕组的绕线参数匹配车用12V/24V直流供电系统，不需要额外加装逆变模块就能直接对接整车低压供电回路，控制逻辑可以直接接入整车温控系统，根据冷却液温度、空调系统压力信号自动调整运转转速，实现散热功率的动态匹配。不同于民用消费级的小型风扇电机，这款电机的所有结构件都做了耐温老化设计，外壳材质可以承受-40℃到120℃的工作温度范围，覆盖机动车从极寒地区启动到夏季高负荷爬坡的全工况使用场景，不会因温度交变出现材质脆化、结构变形的问题。安装定位的中心轴凸台做了高精度的同轴度设计，扇叶安装后径向跳动量控制在0.2mm以内，长期运转不会出现扇叶扫膛的问题。
