新风系统专用调节阀门三维结构设计

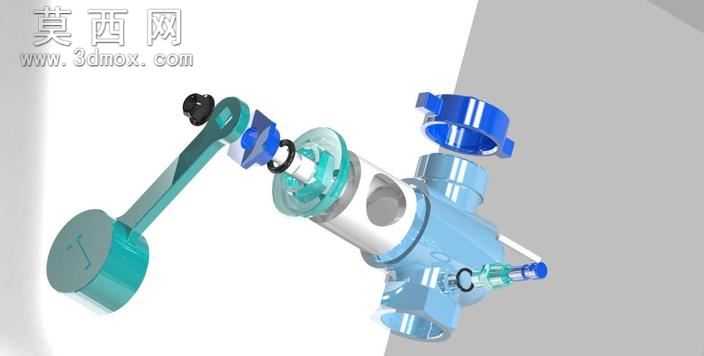

本款新风调节阀门的三维建模过程，首先基于新风系统流体控制的实际工况需求展开结构规划，建模阶段先完成核心阀体基座的轮廓绘制，通过拉伸、切除等基础特征构建出阀体的主体容纳腔，同时预留出执行组件、传动构件的安装定位点位，保证各部件装配时的同轴度与配合公差符合机械设计标准。传动部分采用偏心曲柄连杆结构设计，建模时对连杆两端的铰接点位做了限位结构处理，既保证阀瓣启闭过程的行程精度，也避免运动过程中出现构件干涉的问题，执行端的旋钮组件做了防滑纹理与档位定位的细节刻画，还原实际产品的操作手感设计。材质渲染阶段，阀体主体采用半透明浅蓝色工程塑料材质，调整材质的折射度与粗糙度参数，既可以直观展示内部流道的结构形态，也符合新风阀门常用的ABS材质视觉特性；传动连杆与阀瓣采用深绿色哑光金属漆材质，突出运动构件的质感区分，顶部执行器盖采用深蓝色亮面塑料材质，通过不同材质的色彩与质感差异，清晰区分阀门的不同功能模块。结构设计上充分考虑新风系统的低压流体工况，阀瓣与阀体的密封面做了贴合度优化，铰接位置预留了密封件安装槽位，可适配不同厚度的橡胶密封垫，满足不同通风场景的密封要求。整体建模过程严格遵循装配体设计逻辑，所有构件的配合关系完全按照实际生产的装配顺序设定，可直接导出工程图用于生产开模参考，渲染阶段采用柔和的工作室光照环境，通过多角度光源投射突出构件的轮廓层次与结构细节，完整呈现阀门的整体形态与内部构造特点，方便设计人员快速理解产品的工作原理与装配逻辑。
