螺栓连接阀盖1500磅级焊接式闸阀结构

　　这款闸阀采用螺栓连接阀盖的密封结构，适配1500磅级高压工况，连接端为3/4英寸对接焊形式，压力等级对应Class1500，属于高压管路截断类部件，主要应用在石油炼化高压工艺管线、火电厂高压给水回路、化工高压介质输送系统中，承担管路介质的通断截断功能，不做节流调节使用，全开状态下介质流道与管路通径一致，流阻系数极低，适合长期保持全开或全关的工况点位。

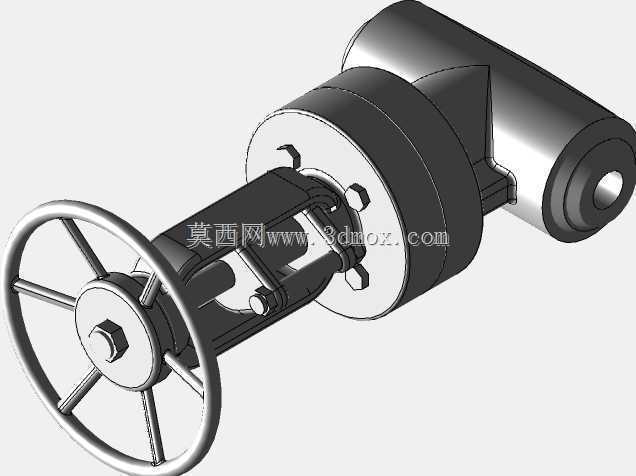

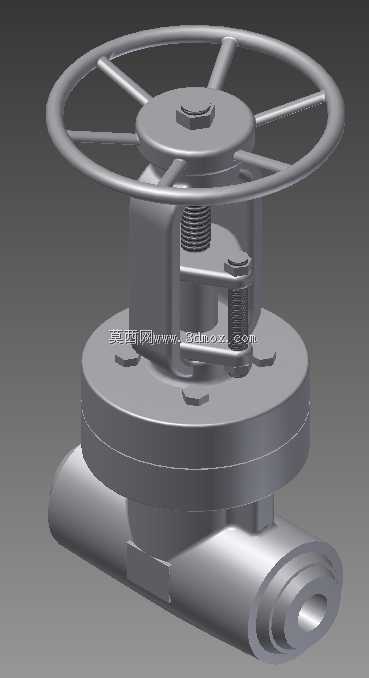

　　从结构设计逻辑来看，手轮采用轮辐式结构，五根辐条连接外圈轮缘与中心轮毂，轮毂内孔加工梯形内螺纹，与阀杆上部的梯形螺纹段配合，转动手轮时即可带动阀杆做轴向升降运动，实现闸板的提升与下落，手轮中心设置锁紧螺母，可对阀杆行程上限进行机械限位，避免操作超程导致阀杆脱出。阀盖与阀体的连接采用均布螺栓压紧结构，密封面处加工梯形密封槽，内置金属缠绕垫片，依靠螺栓预紧力挤压垫片实现高压密封，相比螺纹连接阀盖结构，螺栓连接形式的密封可靠性更高，可承受更高的介质压力与温度波动，后期维护拆卸也更为便捷，无需对阀盖施加过大扭矩即可完成密封件更换。

　　阀杆部位设置双重密封结构，上部为填料压盖，通过两根对称布置的压紧螺栓挤压填料函内的柔性石墨填料，实现阀杆与阀盖间隙处的动密封，可在阀杆升降过程中持续保持密封性能，避免高压介质沿阀杆间隙外泄；下部设置阀杆导向套，对阀杆的轴向运动进行径向限位，避免闸板升降过程中出现偏摆，保证闸板与阀体密封面的对中精度，减少密封面的偏磨损耗。阀体采用整体锻造结构，流道为直通式设计，介质进出端为对接焊连接形式，焊接端尺寸符合S80壁厚标准，可直接与同规格的高压工艺管道进行对焊连接，焊接后连接部位强度与管路本体一致，不存在螺纹连接的间隙泄漏风险，适合高压、高温、易燃易爆介质的输送场景。

　　从安装边界来看，该闸阀的手轮外径为常规操作尺寸，安装时手轮外侧需预留不小于150mm的操作空间，方便操作人员手动转动手轮完成启闭操作，手轮中心高度距阀体底部流道中心线的尺寸符合高压小口径闸阀的通用安装尺寸，可直接替换同参数等级的同规格闸阀，无需改动现有管路布局。阀体底部无突出排污结构，安装时可贴近管廊支架布置，不会与支架产生结构干涉，整体结构紧凑，轴向长度较同压力等级的法兰连接闸阀缩短30%左右，适合管路布置空间紧凑的高压工艺场景。

　　建模过程中对所有配合面的公差带进行了还原，阀杆梯形螺纹的配合间隙、螺栓孔的位置度公差、密封面的平面度要求均按照实际加工精度进行设定，闸板与阀体密封面的楔角匹配度完全符合行业设计标准，可直接用于装配干涉校验、操作力矩模拟计算，也可作为高压管路系统三维布管的占位模型使用，帮助设计人员提前校验管路安装空间，避免现场安装时出现部件碰撞问题。
