3/4英寸低压手动焊接式截止闸阀结构

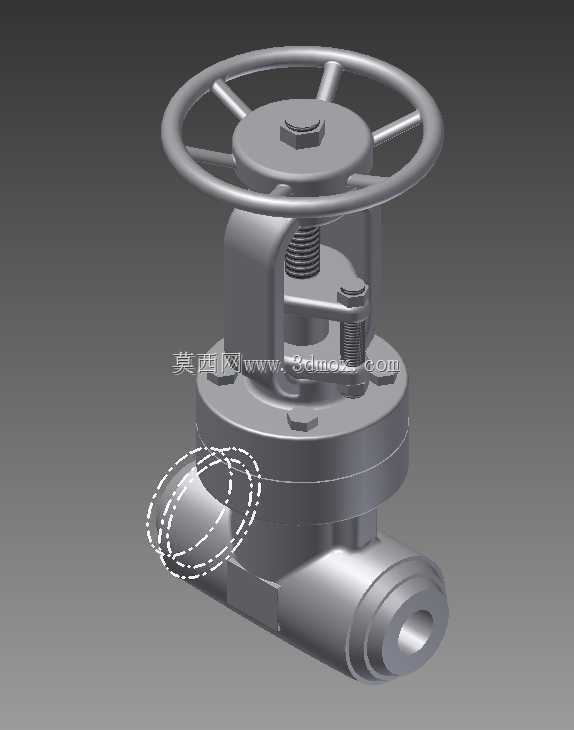

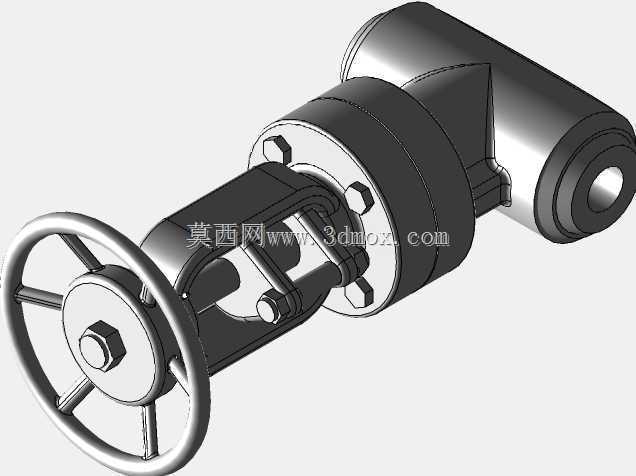

　　在民用建筑给排水、小型工业循环水支路、暖通空调末端管路这类公称压力不超过1.6MPa的低压流体输送场景里，3/4英寸通径的闸阀是应用频次极高的管路控制元件，这类阀件不需要承担高压差下的严苛截流任务，核心需求是全开状态下流阻足够小、启闭操作省力、长期静置不出现阀杆卡涩，同时适配现场常见的承插焊安装工况，避免螺纹连接在长期震动环境下出现的渗漏隐患。这款闸阀的整体结构采用明杆楔式单闸板设计，顶部的手轮采用轮辐式结构，五根辐条均匀分布，手轮外缘做了圆弧滚边处理，操作人员戴劳保手套转动时不会出现硌手的问题，手轮与阀杆的连接采用方榫配合加顶部锁紧螺母固定，不需要额外的防松销，现场拆卸维护时只需要松开顶部螺母就能直接取下手轮，

　　适配狭小空间内的阀件拆装作业。阀杆部分采用梯形螺纹传动，螺纹段设置在阀盖上方的支架空腔内，不与管路内的输送介质直接接触，能避免介质中的杂质、水垢卡滞螺纹副，长期使用也不会出现阀杆锈蚀导致的启闭卡涩问题，支架部分采用一体式铸造成型的门式结构，两侧的支撑筋厚度均匀，能承受手轮施加的最大启闭力矩而不出现形变，阀杆与阀盖的密封部位采用填料函结构，常规配置柔性石墨填料，通过填料压盖的两个对称螺栓压紧，现场出现渗漏时不需要停泵泄压，只需要均匀拧紧压盖螺栓就能实现密封补偿。阀体部分采用直通式流道设计，进出口端为承插焊连接结构，适配外径26.9mm的3/4英寸标准无缝钢管，承插口的深度为12mm，焊接时能保证管子插入定位准确，

　　焊脚高度预留3mm的加工余量，现场焊接后不需要额外打磨阀体外部就能满足防腐涂装要求。阀体中腔与阀盖的连接采用法兰式螺栓连接，密封面采用缠绕式垫片，中法兰的四个螺栓均匀分布在阀颈四周，拧紧时受力均匀，不会出现垫片压偏导致的中腔渗漏问题。闸板部分采用楔式单闸板结构，密封面堆焊硬质合金，硬度达到HRC40以上，能耐受管路中少量杂质的冲刷，低压工况下关闭时不需要施加过大的力矩就能实现金属硬密封，全开状态下闸板完全提升到阀盖中腔内，流道内没有任何遮挡部件，流阻系数仅为0.08，远低于同通径的截止阀，适合长期保持全开的管路工况，不会因为节流导致介质压降过大。这款闸阀的安装边界需要注意，手轮顶部到阀体底部的总高度为185mm，

　　手轮直径为100mm，安装时需要在手轮上方预留至少120mm的操作空间，方便操作人员转动手轮以及后期更换填料，阀体进出口端的中心距为90mm，管路预制时需要准确预留安装尺寸，避免强行组对导致阀体承受额外的焊接应力。在实际选型应用中，这款闸阀适合输送水、低压蒸汽、无腐蚀性的油品等介质，工作温度范围覆盖-29℃到200℃，不适合用于节流工况，长期半开状态下闸板密封面会被介质高速冲刷导致密封失效，日常操作时全开后需要将手轮回转1/4圈，避免阀杆受热胀冷缩影响出现卡滞。建模过程中需要重点关注阀杆梯形螺纹的配合公差，螺纹副的间隙控制在0.1-0.2mm之间，既保证转动顺畅，又不会出现过大的窜动量，闸板的楔角角度控制在5度，与阀体密封面的角度差控制在0.5度以内，保证关闭时密封面能完全贴合，承插口的内径尺寸需要比对应钢管的外径大0.2-0.3mm，方便现场安装时管子能顺利插入，同时不会因为间隙过大导致焊接时焊瘤渗入阀腔内部。
