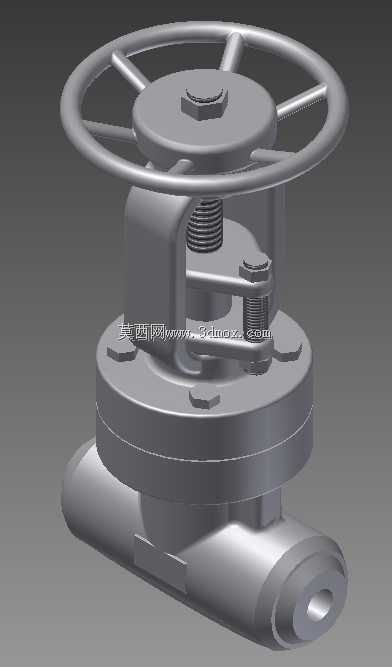

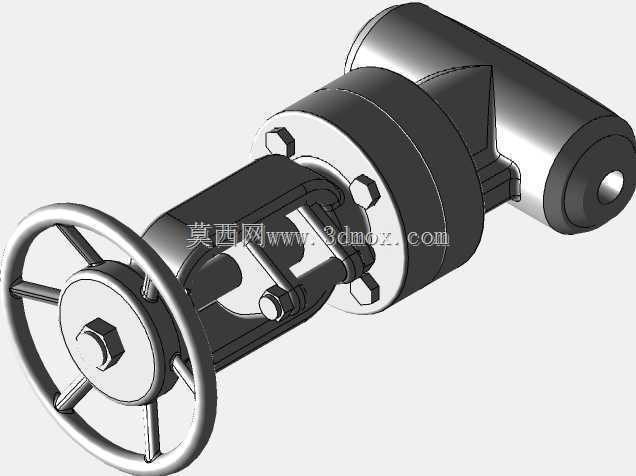

螺栓连接阀盖1500磅级1/2英寸截止式闸阀结构

　　这款闸阀的结构设计针对高压小通径工业管路场景开发，适配1500磅级压力工况，通径规格为1/2英寸，采用OS&Y明杆结构与螺栓连接阀盖的组合形式，连接端为对焊式结构，可直接与同规格高压工艺管道焊接固定，消除螺纹连接在高压工况下的密封泄漏隐患。从实际应用场景来看，这类小通径高压闸阀多用于石化装置的取样支路、仪表引压管路、高压加氢装置的辅助工艺管线，以及火电行业的高压疏水支管，核心作用是在管路检修、支路切换时实现介质的完全截断，相比同压力等级的截止阀，其全开状态下流道无明显折角，介质流动阻力更小，长期运行不会因节流冲蚀造成阀座密封面的提前损伤。

　　从功能特性层面拆解，螺栓连接阀盖的结构相比螺纹连接阀盖，在高压交变载荷下的密封可靠性更优，阀盖与阀体之间的密封垫片可根据输送介质特性选择金属缠绕垫、八角钢垫等不同形式，适配从常温清水到高温高压蒸汽、腐蚀性烃类介质的输送需求。OS&Y明杆结构的设计优势在于，阀杆的升降行程可直接通过手轮下方的阀杆露出长度判断阀门开度，现场巡检人员无需额外加装开度指示装置即可快速识别阀门状态，同时阀杆螺纹位于阀盖外部，不与管路内介质直接接触，可避免介质中的固体颗粒、腐蚀性组分对阀杆螺纹的磨损与腐蚀，大幅降低阀杆卡涩、开关失效的故障概率。手轮采用轮辐式结构，直径经过力矩匹配计算，在1500磅级的高压密封比压下，操作人员无需加装加力杆即可实现阀门的全开与全关操作，手轮中心的锁紧螺母可将手轮与阀杆螺母可靠固定，避免频繁操作后手轮出现松脱旷量。

　　设计思路上，这款闸阀的阀体采用整体锻造流线型结构，中腔与流道过渡位置做了大圆弧倒角处理，避免应力集中，在1500磅级的高压工况下，阀体壁厚经过强度校核，满足ASME B16.34标准的壁厚要求，同时尽可能控制阀体整体重量，降低管路支吊架的载荷负担。阀瓣采用楔式单闸板结构，密封面堆焊硬质合金，硬度可达HRC40以上，可耐受介质中少量固体颗粒的冲刷，密封副的配合角度经过精密研磨，在全关状态下可实现零泄漏。阀杆与阀瓣之间采用T型槽连接结构，允许阀瓣在关闭过程中有微小的自位调整量，补偿阀座密封面的加工角度误差，避免单侧密封面受力过大造成压伤。中法兰位置的螺栓采用均布排列设计，螺栓数量与规格经过法兰密封面的比压计算，确保在最高工作压力下，垫片各处的压紧力均匀一致，不会出现局部压溃或压紧力不足导致的泄漏。

　　从安装边界来看，这款闸阀的对焊连接端尺寸符合ASME B16.11标准的承插焊或对焊尺寸要求，焊接时可直接与对应壁厚的1/2英寸高压管道对接，阀体两端的流道与管道内径保持一致，不会出现通径缩颈影响介质流动。阀门整体高度从手轮顶部到阀体底部的尺寸经过紧凑化设计，在满足阀杆全开行程的前提下，尽可能压缩竖向安装空间，适合在管路密集的装置区、仪表桥架旁的狭小空间内安装，手轮的操作空间预留半径仅需覆盖手轮半径外100mm即可满足操作需求，无需额外预留过大的检修操作空间。阀体底部无额外的排污口设计，减少了潜在的泄漏点，适合输送不允许有外漏风险的高危介质。中法兰位置的螺栓外露长度控制在2倍螺距范围内，不会因螺栓过长影响周边管线或保温层的安装。需要注意的是，这类高压闸阀仅适用于全开或全关的工况，不能作为节流阀使用，若长期处于半开状态，高速流动的介质会冲蚀闸板密封面，导致密封性能下降，这一设计特性在结构建模时也通过密封面的宽度、闸板的导向结构做了针对性强化，避免误操作带来的结构损伤。
