2500磅级螺栓连接对焊式明杆闸阀结构

　　在高压工业流体输送系统里，这类螺栓连接结构的闸阀是管路截断控制的核心承压部件，常见应用在超临界电站主给水、高压化工反应装置进料、海上采油平台高压工艺管廊这类对密封等级、承压能力要求严苛的场景，区别于低压闸阀的薄型阀盖与卡箍连接形式，2500磅级的压力等级对应ASME B16.34标准里的Class2500承压等级，常温下额定工作压力可达42MPa，设计阶段首先要解决的是高压下的阀盖密封可靠性，因此采用全周螺栓预紧的连接结构，阀盖与阀体的密封面加工成梯形环槽，配套金属缠绕式垫片，通过均匀布置的高强度螺栓施加预紧力，避免高压工况下介质沿结合面渗漏。

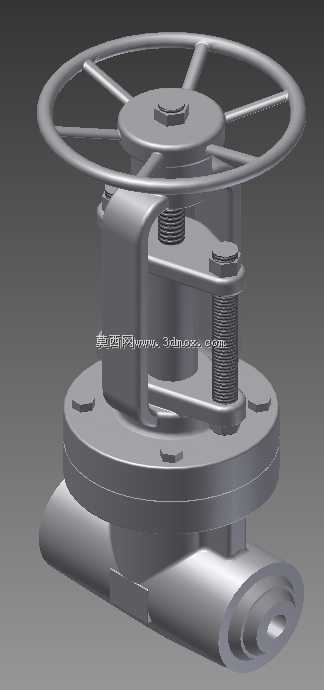

　　从结构功能来看，这款闸阀采用明杆楔式单闸板设计，手轮转动时带动阀杆螺母旋转，将旋转运动转化为阀杆的直线升降运动，阀杆与闸板采用T型槽连接，启闭过程中闸板沿阀体内侧的导向槽做垂直运动，完全开启时流道与管路通径直顺，没有节流构件带来的流阻损失，这也是闸阀在长输高压管路上优先选用的核心原因——全开状态下介质压损极小，不会在阀腔内部形成长期紊流冲蚀。阀杆部分采用带填料函的密封结构，填料压盖通过两侧螺栓压紧柔性石墨填料，适配高温高压工况下的动密封需求，避免阀杆升降过程中出现介质外漏，同时明杆结构的优势在于可以通过阀杆伸出手轮的高度直接判断阀门的启闭位置，现场巡检时不需要额外加装开度指示装置就能直观确认阀门状态，减少误操作概率。

　　设计阶段的尺寸边界需要严格匹配对应通径的安装要求，这款1/2英寸通径的对焊连接闸阀，端部连接尺寸符合ASME B16.25对焊端标准，焊接坡口加工成适合厚壁管对接的V型坡口，安装时直接与同压力等级的厚壁无缝钢管对焊连接，相比法兰连接形式，对焊结构没有法兰密封面的额外泄漏点，更适合高压、高温、存在管路振动的工况，整体结构更紧凑，安装后沿管路轴向的占用尺寸比同压力等级法兰闸阀小近40%，适合管廊空间紧凑的海上平台、车间内高压工艺管路布局。

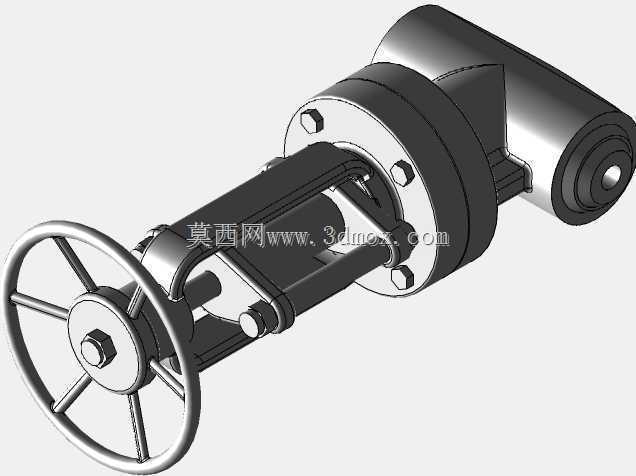

　　建模过程中需要重点还原几个核心配合关系：首先是手轮与阀杆螺母的配合，手轮轮辐采用五辐式结构，既保证操作时的扭矩传递强度，又尽可能减轻手轮自身重量，阀杆螺母采用铜合金材质嵌装在手轮轮毂内，降低与钢制阀杆之间的转动摩擦系数，操作时更省力；其次是阀盖与阀体的螺栓连接副，螺栓沿阀盖法兰周向均匀布置，每个螺栓的预紧力需要在建模时通过装配约束模拟均匀压紧状态，避免出现单侧偏载导致的密封面间隙；另外闸板与阀座的密封面采用堆焊硬质合金的结构设计，建模时要体现密封面的微小锥度，楔式闸板的楔角通常设计为5度，依靠密封面的紧密贴合实现零泄漏截断，关闭过程中闸板在导向槽的约束下自动对中，不需要额外调整就能实现双侧密封面均匀贴合。

　　实际选型应用中，这类高压闸阀仅用于管路的全开或全关截断工况，不能作为节流阀使用——如果长期在半开半关状态下工作，高速流动的介质会冲蚀闸板密封面，导致密封失效，同时阀杆的梯形螺纹部分在设计时预留了足够的行程余量，全开时闸板完全提升到阀腔上部的闸板槽内，不会凸入流道影响介质流动，阀盖上的支架结构采用一体式铸钢造型，连接阀盖与阀杆螺母安装座，承受启闭操作时的全部轴向力，支架上的导向筋同时对阀杆的升降运动起到辅助导向作用，避免阀杆升降过程中出现偏摆，磨损填料函内的密封填料。

　　从安装边界来看，这款闸阀的手轮外径尺寸经过优化，操作时不需要加装额外的加力杆就能实现额定密封比压所需的关闭扭矩，手轮的安装高度距离阀体中心的尺寸符合现场操作的人机工程要求，立式安装在水平管路上时，手轮的操作空间只需要预留出手轮半径加100mm的操作余量即可，不需要额外的支撑结构，阀体本身的对焊连接端可以直接承受管路的部分轴向载荷，相比螺纹连接的高压阀，抗振动、抗温度变形的能力更强，在系统压力波动、温度交变的工况下，连接部位不会出现松动泄漏的问题。
