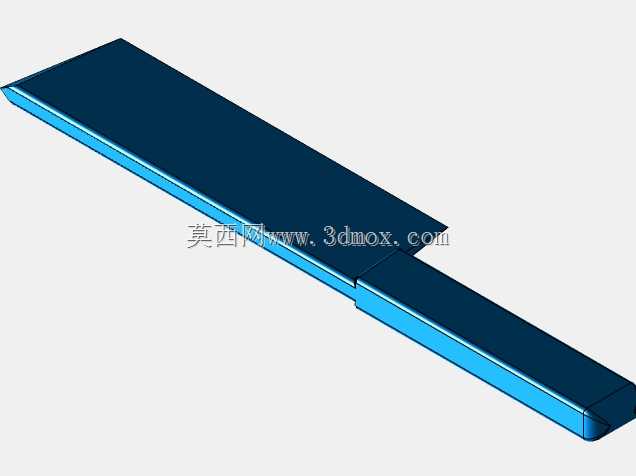

长条式机夹切断车刀三维结构设计

　　在普通车床与数控车床的金属切削加工场景中，切断工序是轴类、套类零件加工过程里无法绕开的核心工序，这类长条式机夹切断刀主要用于在工件旋转状态下，完成棒料下料、工件切槽、成品件与坯料分离的加工动作，相比传统焊接式切断刀，这种整体长条结构的刀体刚性表现更稳定，在大切深、中等进给量的切削工况下，能有效降低切削过程中的振刀概率，避免切断面出现振纹、崩边等加工缺陷。从实际使用场景来看，这类刀具适配卧式车床的四方刀架安装位，也可在排刀式数控车床的刀排上直接装夹，不需要额外设计定制刀座，安装时仅需保证刀体伸出长度匹配最大切深要求，同时将刀尖高度调整至与工件回转中心等高，即可完成装夹调试，对现场操作工人的装夹技能要求较低，

　　适配中小批量机械加工车间的通用加工需求。从结构设计思路来看，刀体采用整体长条式矩形截面设计，截面厚度沿刀体长度方向保持一致，这种等截面设计一方面能简化刀体的铣削、磨削加工工序，降低刀体制造成本，另一方面能保证刀体在刀架夹持区域的接触面积最大化，夹紧力分布更均匀，避免切削过程中刀体出现偏转、窜动。刀体前端的切削部分预留了刀片安装定位槽，槽体的定位面与刀体侧面、底面保持严格的垂直与平行公差，保证刀片装夹后刀尖的位置精度，不需要每次换刀后反复对刀，能有效缩短换刀辅助时间。刀体的刃口侧设计有微小的负倒棱结构，这个结构在建模时需要严格控制倒棱的宽度与角度，倒棱宽度控制在0.1-0.2mm之间，角度取-5度即可，既能强化刃口强度，

　　避免断续切削时出现崩刃，又不会过度增加切削阻力，保证切削过程的轻快性。从安装边界尺寸来看，刀体总长度根据适配的机床规格设计，常规适配普通卧式车床的型号，刀体宽度对应切断刀的标准切宽，刀体高度匹配标准四方刀架的夹持高度，安装时刀体伸出刀架的长度需要比工件最大半径大3-5mm，预留足够的排屑与退刀空间，避免刀架与旋转工件发生碰撞。刀体的侧面设计有刀片紧固螺钉的安装孔，孔位与刀片安装槽的位置公差控制在0.02mm以内，保证螺钉锁紧后刀片能紧密贴合定位面，不会在切削力作用下出现移位。排屑槽的设计沿刀体长度方向延伸，槽型采用圆弧过渡结构，能引导切屑沿槽体向工件外侧排出，避免切屑缠绕在工件或刀体上，刮伤已加工表面。在实际切削过程中，

　　这种长条结构的刀体能承受较大的径向切削力，在切削45号钢、铝合金等常见金属材料时，配合合适的切削参数，能获得平整的切断面，端面粗糙度可以达到Ra3.2的水平，满足一般零件的加工精度要求，不需要后续额外的平端面工序。建模过程中需要重点关注刀体各面的平行度、垂直度公差要求，尤其是刀片定位面与刀体安装底面的平行度，直接决定了刀片装夹后的刀尖高度精度，若公差过大，会导致刀尖偏高或偏低，切削时出现扎刀、工件中心残留凸台等问题。同时刀体的边角位置都设计有微小的倒角，去除加工毛刺，避免安装时划伤操作人员，也能减少刀体边角的应力集中，提升刀体的整体使用寿命。
