这类带阻尼的螺旋弹簧减震组件,最常出现在非道路小型作业车辆、轻型电动代步工具以及部分工业自动化设备的振动隔离工位上,核心作用是抵消运行过程中产生的往复冲击载荷,避免刚性连接部位因持续振动出现疲劳开裂,同时降低振动传导至机架或操作端的幅值,提升设备运行的平稳性。从结构设计逻辑来看,该组件采用同轴嵌套布局,将阻尼芯轴布置在螺旋弹簧的中心轴线位置,上下两端的连接吊耳分别对应设备的活动端与固定端安装位,这种布局能最大限度压缩组件的径向占用空间,在有限的安装边界内同时实现弹性支撑与阻尼耗能两个核心功能。
实际选型应用时,首先要确认两端吊耳的安装孔距与孔径参数,吊耳采用的是通孔铰接结构,安装时需要匹配对应直径的铰接销轴,同时要预留足够的摆动间隙,避免组件在压缩回弹过程中出现卡滞。螺旋弹簧的线径、中径以及有效圈数是根据额定承载载荷匹配设计的,常规工况下弹簧的预压缩量设置在总行程的15%-20%区间,既能保证空载状态下组件不会出现松旷,也能预留足够的压缩行程应对突发的大冲击载荷。中心的阻尼结构采用的是液阻耗能原理,内部的阻尼介质在活塞往复运动时通过节流孔产生阻尼力,将冲击产生的动能转化为热能耗散掉,避免弹簧出现持续的余振,这也是这类减震组件区别于普通纯弹簧支撑件的核心特性。
在三维建模过程中,需要重点处理几个配合关系:首先是弹簧与阻尼芯轴的同轴度约束,建模时要保证弹簧内径与阻尼外筒之间预留均匀的径向间隙,避免弹簧压缩过程中与外筒发生摩擦剐蹭,长期运行造成弹簧表面涂层磨损、出现锈蚀断裂的隐患。其次是上下吊耳与阻尼筒、弹簧座的连接强度,吊耳与弹簧座采用一体化结构设计时,要在衔接位置做足够的圆角过渡,降低应力集中系数,因为这个位置是整个组件承受交变载荷的核心薄弱点,很多实际使用中的失效案例都是出在吊耳与弹簧座的焊接或一体成型衔接处。
不同应用场景下,这类组件的参数调整逻辑也有区别:如果是用在车辆悬架位置,需要匹配偏舒适的阻尼调校,阻尼力随活塞运动速度的变化曲线要更平缓,避免过坑洼路面时出现过硬的冲击感;如果是用在工业设备的隔振工位,比如振动输送机、小型冲压设备的机脚隔振,就需要调高阻尼系数,让设备启停过程中的振动能快速衰减,避免出现共振区间的持续晃动。安装边界方面,除了静态的安装孔位尺寸,还要核算组件最大压缩状态下的总长度,保证极限压缩位置不会出现弹簧并圈、阻尼筒触底的情况,同时要确认最大拉伸长度下两端吊耳的连接不会脱开,预留足够的连接安全余量。
从结构细节来看,弹簧两端的支撑圈做了并圈磨平处理,保证弹簧端面与弹簧座的接触面积足够均匀,不会出现偏载导致弹簧弯曲变形的问题。阻尼筒的外表面做了防锈涂层处理,因为这类组件很多时候是暴露在户外或者多粉尘的工况下,表面防护不到位很容易出现锈蚀,导致阻尼活塞杆的密封件提前失效,出现漏油、阻尼力下降的问题。两端的铰接孔内通常会镶嵌耐磨衬套,降低铰接销轴转动过程中的磨损量,延长组件的整体维护周期,衬套的材质一般根据工况选择,普通工况用尼龙衬套即可,重载或者高频摆动的工况则需要选用铜基含油衬套。

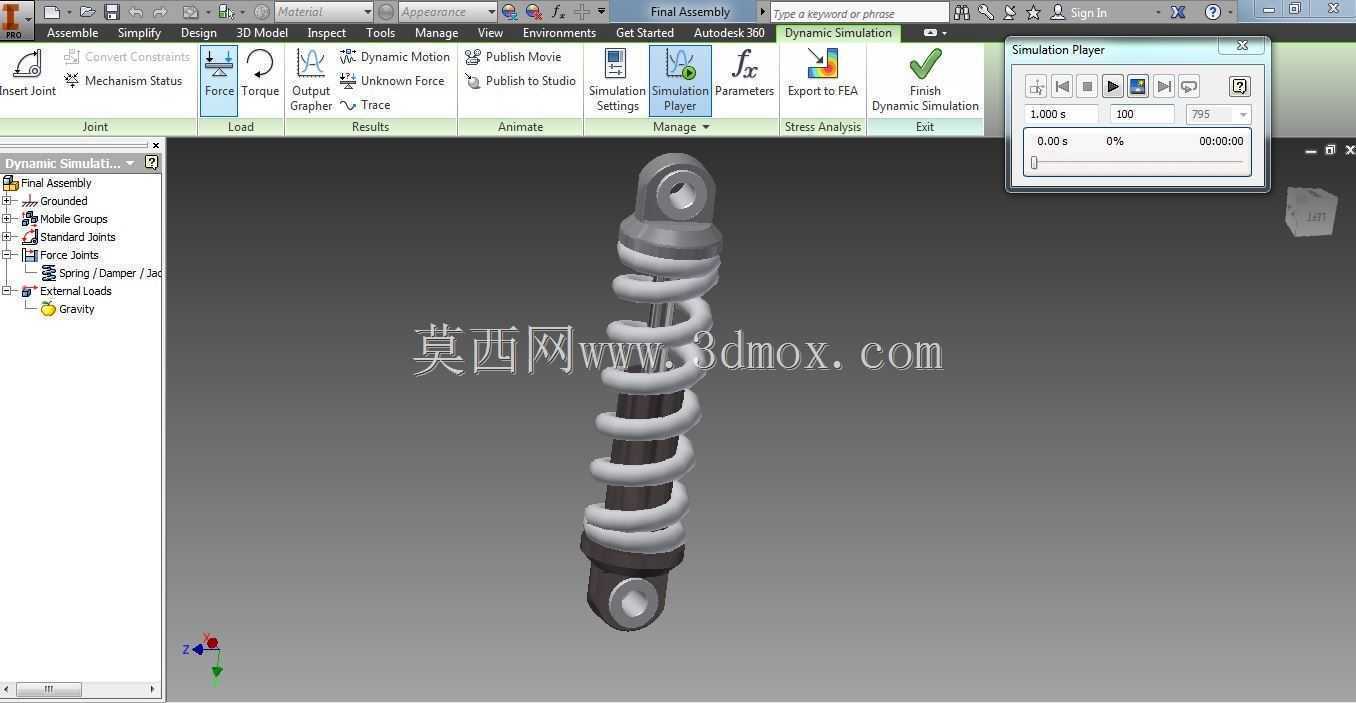

在做虚拟装配验证的时候,需要模拟组件的全行程运动,检查弹簧在压缩、回弹过程中是否会出现螺旋圈之间的干涉,阻尼活塞杆的运动是否顺畅,有没有出现偏磨的趋势。很多新手建模时容易忽略弹簧的工作行程参数,直接按自由长度建模,没有考虑实际工作中的压缩变形量,导致后续装配到整机上时,出现行程不足或者预压量不对的问题。另外还要考虑组件的重量参数,在做整机重心核算的时候,这类减震部件如果是多组布置在设备底部,总重量对整机重心的影响也需要纳入计算范围,避免出现重心偏移导致的设备运行不稳。
