十字轴式双轴万向传动连接结构

　　做传动结构设计快十年，经手的万向节类结构少说也有几十版，这次拆解建模的这款双轴万向接头，是之前给小型动力传输工位做配套时反复校核过的成熟结构，很多刚入行的工程师容易把万向接头和普通联轴器混为一谈，实际上两者的工况适配边界差得很远。

　　先从实际应用场景说，这类结构最常出现在两轴轴线存在角度偏移、或者设备运行过程中轴系相对位置会发生小幅变动的传动链路里，比如小型机床的进给轴联动端、自动化输送线的变向动力接驳位、汽车转向系统的传动支路，甚至部分小型农用机械的动力输出端都能看到同结构的身影。和刚性联轴器不同，它不需要安装时严格保证两轴绝对同轴，允许两轴之间存在最大35度以内的夹角偏移，哪怕设备运行中因为机架震动、负载形变带来轴系角度的小幅波动，也能稳定传递扭矩，不会像刚性连接那样因为附加弯矩掰断轴颈或者磨坏轴承。

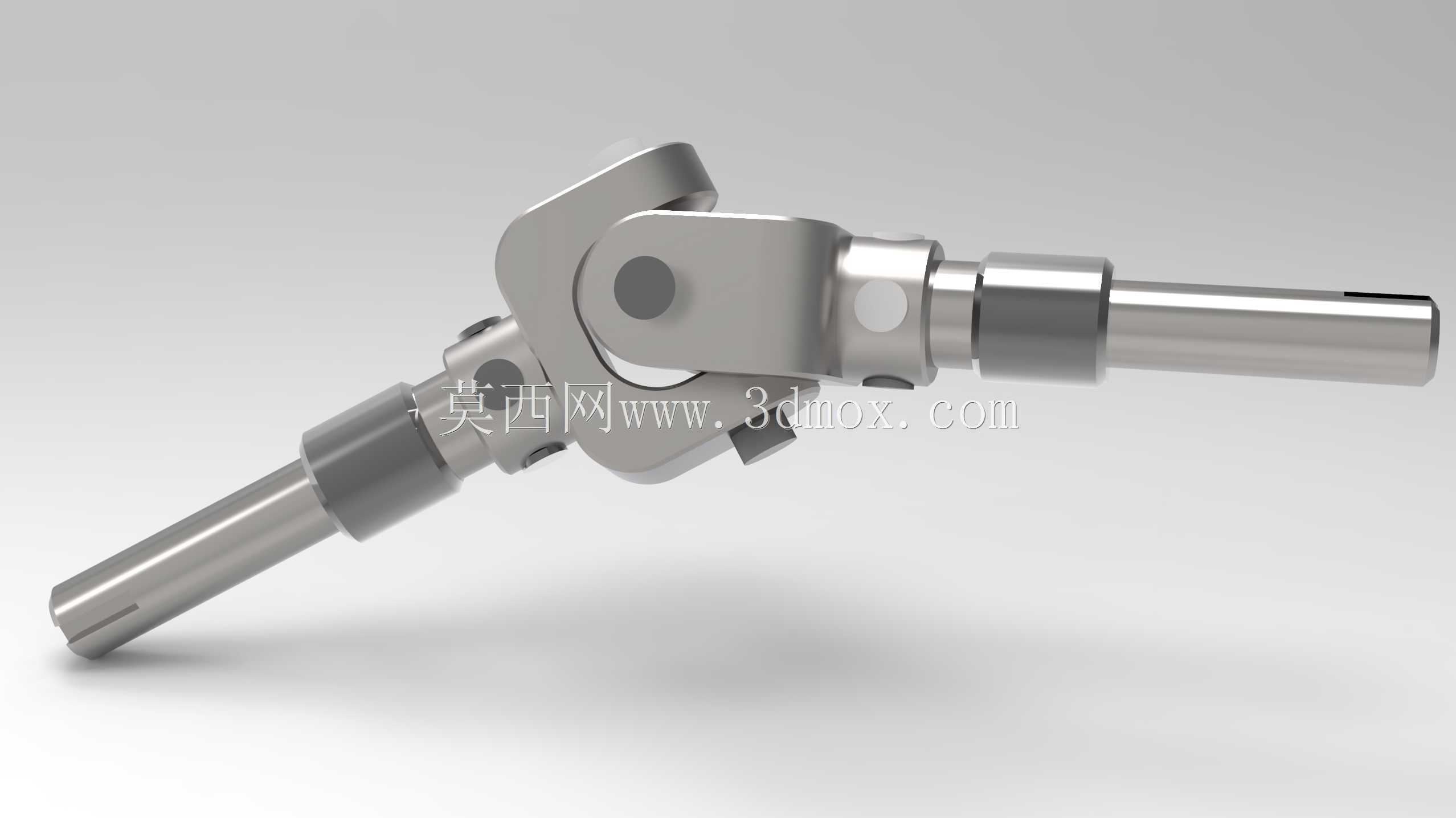

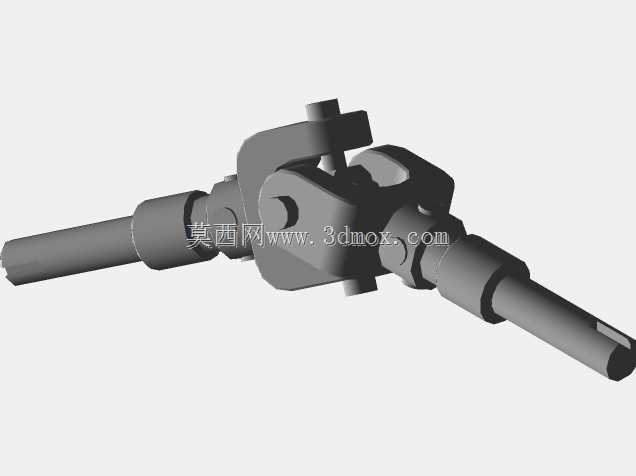

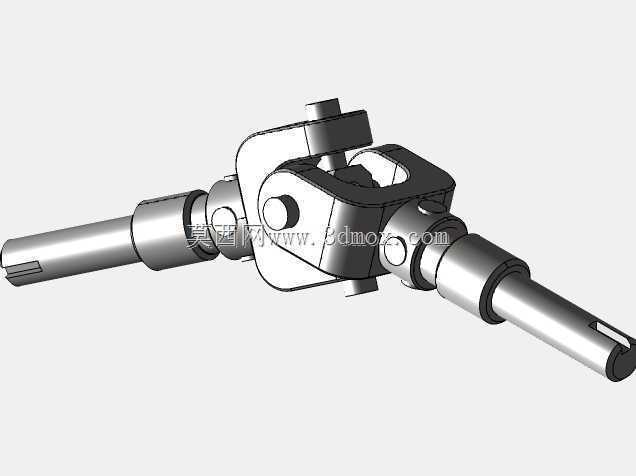

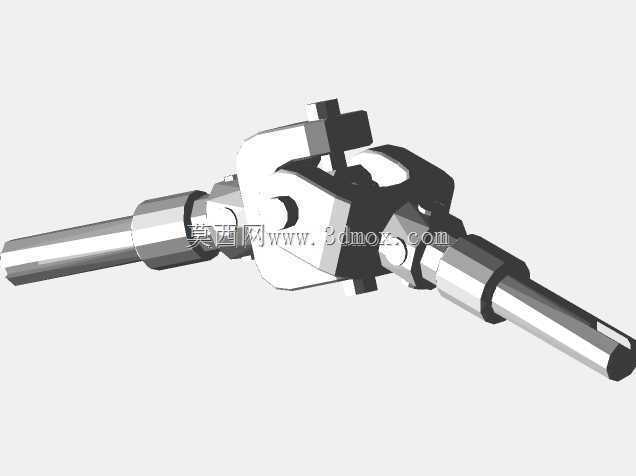

　　从功能特性上拆解，这款结构采用的是单十字轴式的万向铰接核心，两端的轴头做了阶梯轴设计，靠近十字轴的位置做了轴肩定位，方便安装时顶住轴承内圈或者轴套端面，远端的轴段做了扁位结构，不是整圆设计——这个细节很多新手建模的时候容易忽略，扁位是用来和传动轮、联轴器的锁紧螺丝配合的，防止大扭矩传输的时候轴和配合件之间打滑空转。十字轴的四个轴颈都做了等直径设计，和两端叉形接头的轴孔配合间隙控制在0.02到0.05毫米之间，既保证转动时没有卡滞，也不会因为间隙过大带来传动回程误差。

　　说下当时做这个结构的设计思路，最开始选型的时候，考虑到应用场景的转速不算高，最高工作转速在1500转每分钟以内，传递扭矩大概在120牛米，所以没有选带滚针轴承的重型万向节结构，而是直接用了合金结构钢的本体配合铜套衬垫，既能满足负载要求，也能压缩整体结构尺寸，降低加工成本。叉形接头的开口宽度做了严格的对称度校核，两个叉耳的轴孔同轴度公差控制在0.01毫米以内，不然装配之后十字轴会别劲，转不了多久就会出现偏磨，甚至把轴颈磨断。两端的轴段长度是根据安装空间定的，当时现场的安装位两个接驳点之间的距离有10毫米的调整余量，所以轴段做了35毫米的有效配合长度，既可以根据实际安装需求调整插入深度，也能保证配合长度足够，不会因为悬臂太短导致轴头受力过大变形。

　　再讲外形尺寸和安装边界，整个结构装配完成之后总长度是142毫米，十字轴铰接位置的最大外径是38毫米，两端轴的直径是16毫米，安装的时候要注意，铰接位置的外围要留至少5毫米的径向间隙，因为万向节转动的时候叉形耳会绕十字轴摆动，如果周围有其他结构件太近，会在大角度传动的时候发生干涉。另外两轴的夹角不要用到极限角度，长期工作的话建议把工作夹角控制在15度以内，角度越大，传动的效率损失越明显，十字轴轴颈的磨损速度也会成倍增加，如果单节万向节满足不了大角度传动的偏移量要求，就得用双节的结构来补偿，不然会出现输出端转速波动的问题，影响传动平稳性。

　　建模的时候特意把所有配合面的倒角都做了出来，轴端做了1×45度的导入倒角，方便装配的时候对准孔位，叉耳的锐边也做了倒钝处理，避免安装的时候划手，也减少应力集中的问题。很多新手做这类传动件建模的时候，只会画外形，忽略了配合公差、安装倒角、应力释放这些细节，真到生产加工的时候就会出问题，要么装不上，要么用不了多久就坏。实际上这类通用传动部件的结构看起来简单，每一个尺寸都是经过实际工况校验的，轴肩的高度、叉耳的厚度、十字轴的轴颈直径，都是和能传递的最大扭矩直接挂钩的，随便改尺寸很容易出现强度不足的问题。

　　另外要注意，这类万向接头在安装的时候，如果是用于转速波动要求低的场合，最好保证两端的轴叉在同一平面上，要是相位错了，输出端的转速会出现周期性的波动，带来额外的震动和噪音，尤其是在转速超过1000转的工况下，这种震动会非常明显，甚至会影响整条传动链上其他部件的使用寿命。如果是用于手动操作的传动链路，比如机床的手动进给轴，对转速波动不敏感的话，相位的要求可以适当放宽，但也要保证转动时没有卡滞点。
