重型工程机械配套双轮承载转运托架结构

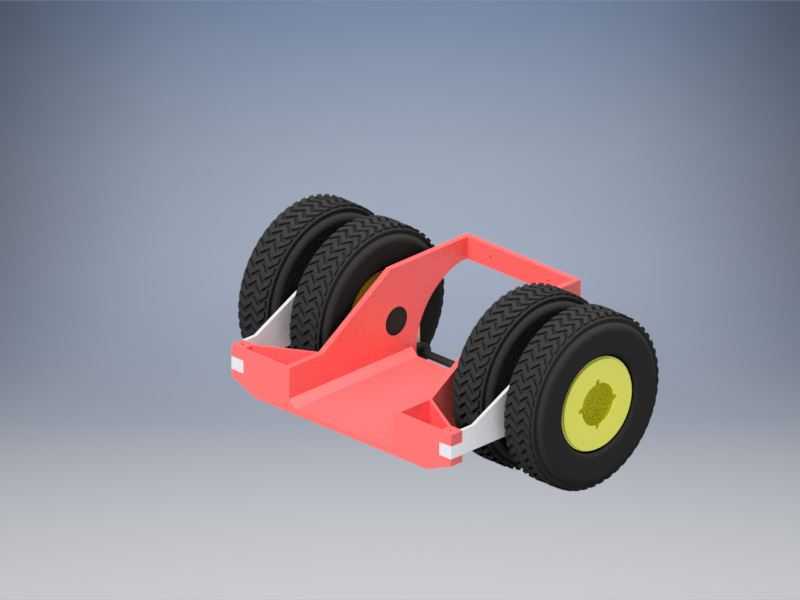

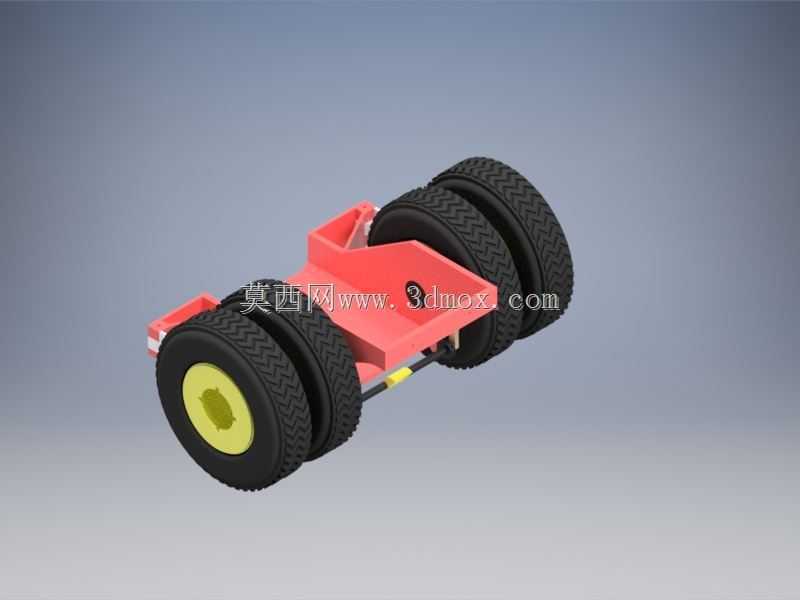

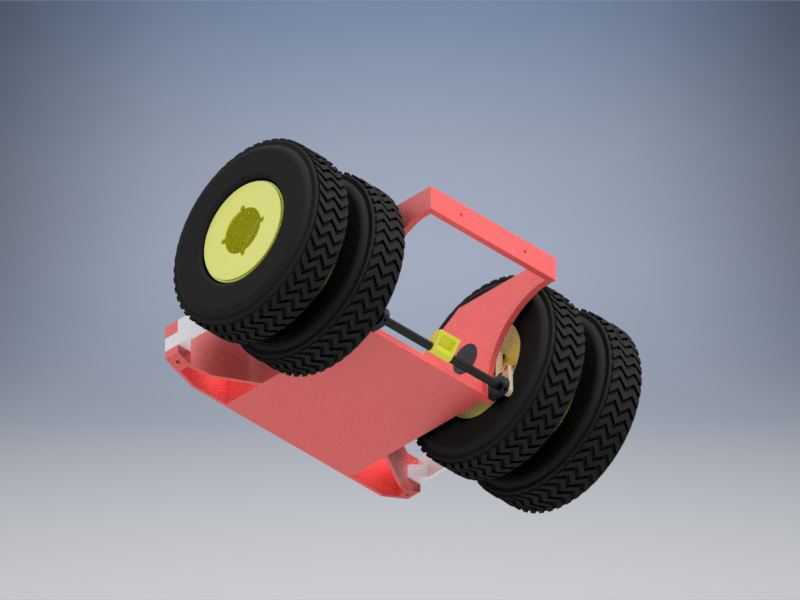

　　该结构主要应用于重型工程机械现场转场、厂区内工位移位场景，针对大吨位履带式工程设备短距离移动需求设计，替代传统履带直接行走对硬化路面造成的压损、履带板磨损问题，可适配500吨级重型工程设备的承载移位作业。从功能特性来看，该托架采用双侧双轮组布局，每侧配置两个重载橡胶轮胎，轮胎选用深花纹越野胎面结构，可在硬化水泥路面、压实碎石路面、轻度泥泞场地保持足够抓地力，避免移位过程中出现打滑、侧偏问题；轮组与主托架之间采用铰接式连接结构，可在小范围不平整路面自动调整轮组接地角度，保证四个轮胎始终均匀接触地面，避免单轮过载导致的轮胎爆胎、轮轴变形问题。主承载架采用箱型焊接结构设计，主体承载面为平直钢板结构，边缘设置有限位挡边，

　　可与工程机械履带底部的支撑点位精准贴合，避免移位过程中设备从托架上滑脱；托架前端设置有牵引连接点位，可与厂区牵引车、工程拖车快速挂接，牵引点位采用销轴式连接结构，可承受大吨位牵引过程中的纵向拉力，同时允许托架与牵引车之间存在小角度转向偏移，适配厂区内狭窄通道的转弯需求。设计过程中优先考虑承载受力的均匀分布，主托架的受力筋板沿纵向牵引方向布置，同时在轮组安装位置设置横向加强筋，将轮胎承受的垂直载荷均匀分散到整个承载面，避免局部应力集中导致的架体变形；轮胎安装轴采用阶梯轴结构，轴肩位置设置有推力轴承，可承受轮组转向过程中的侧向摩擦力，减少轮组转动过程中的卡滞问题。从安装边界尺寸来看，该托架的总宽度适配标准重型工程机械的履带中心距，

　　单组轮组的轮距经过匹配计算，可保证设备驶上托架后整体重心落在两组轮组的中心支撑范围内，避免移位过程中出现重心偏移侧翻风险；托架的整体高度控制在较低范围，可降低设备驶上托架时的爬坡角度，无需额外搭建长坡道即可完成设备与托架的对接，减少现场作业的准备工作量。轮组的轮胎选用标准重载工程轮胎，轮毂采用分体式螺栓连接结构，后期维护时可单独更换损坏的轮胎或轮毂部件，无需整体拆解托架结构；主托架表面采用喷涂耐磨防腐涂层，可适应户外作业环境下的雨水、粉尘侵蚀，延长结构的整体使用寿命。在实际作业过程中，使用该托架转运重型设备时，仅需将设备行驶至托架承载面，锁定履带与托架之间的固定绑带点位，即可通过牵引车完成设备转场，相比传统的平板拖车转运方式，

　　该托架无需额外的吊装设备配合，设备可自行驶上托架，大幅降低转场作业的设备投入与时间成本；同时托架的双轮组接地比压经过优化计算，可在普通市政道路上通行，不会对路面造成压痕损伤，满足城区内工程设备短距离转场的通行要求。结构设计过程中充分考虑了不同吨位设备的适配性，主承载面预留有多个绑带固定孔位，可根据不同设备的履带宽度调整绑带固定位置，适配多种型号的重型履带设备移位需求；轮组的转向间隙经过合理设置，在直行状态下可保持良好的直线行驶稳定性，转向时可提供足够的偏转角度，最小转弯半径可满足厂区内多数通道的转弯要求，无需多次倒车调整即可完成转向操作。
